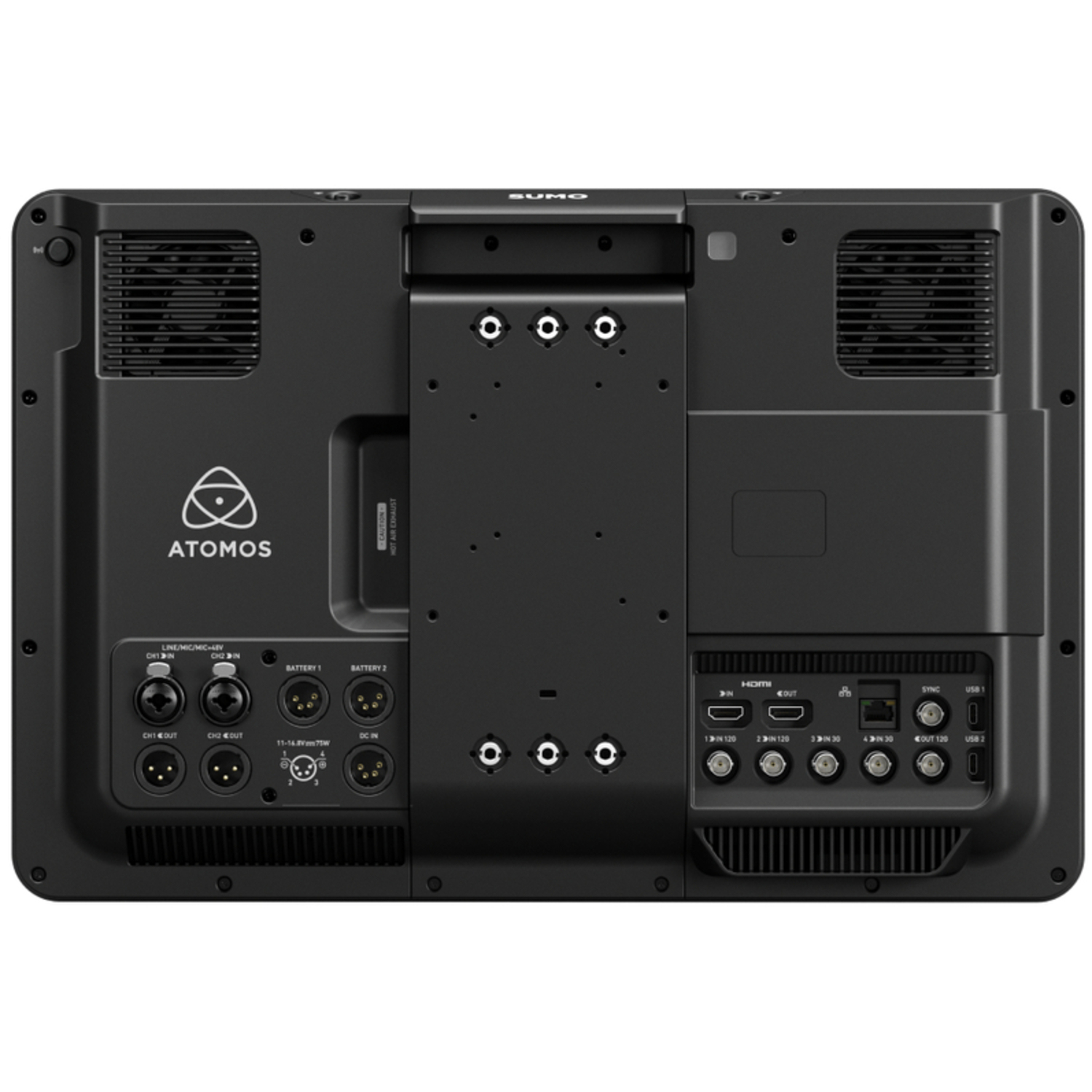

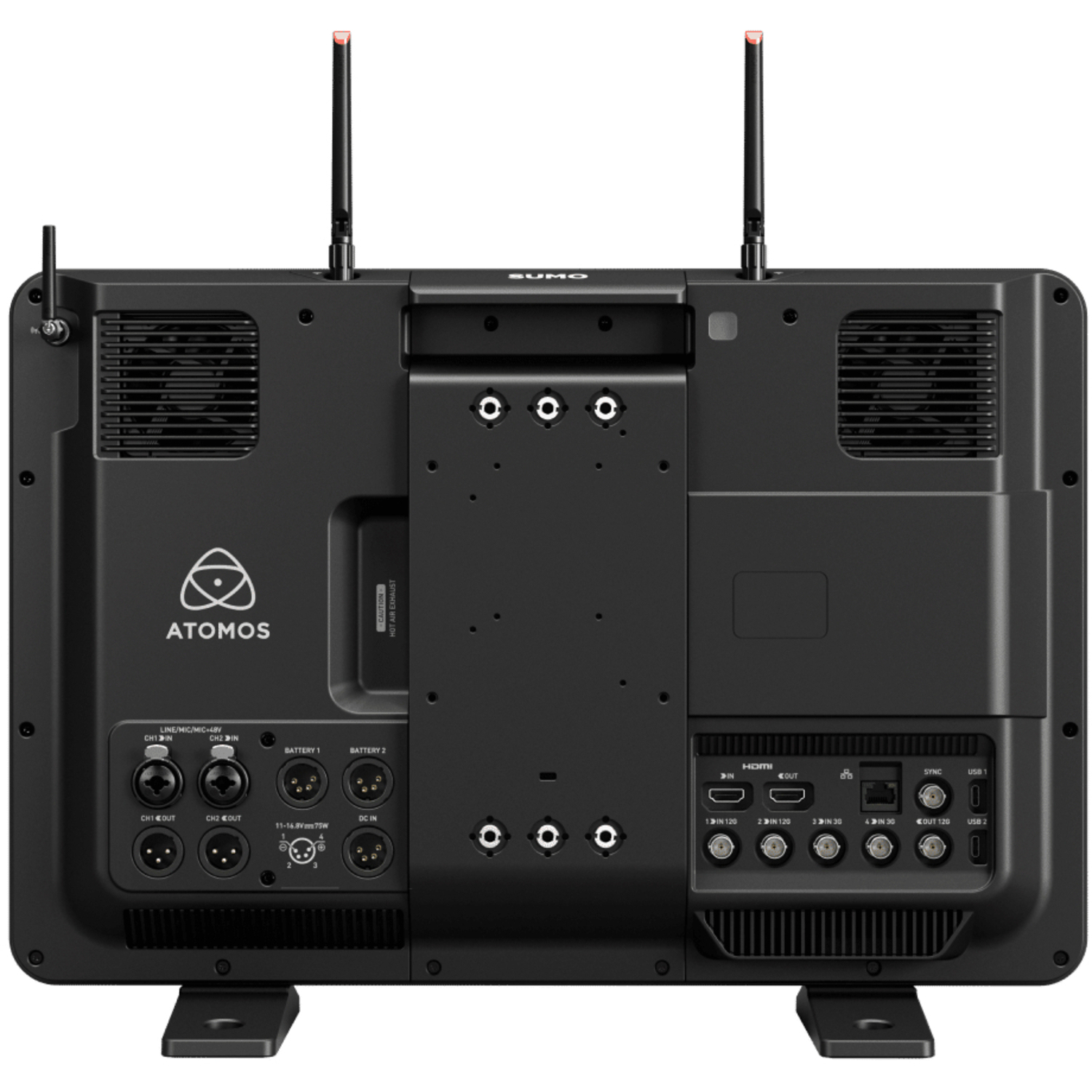

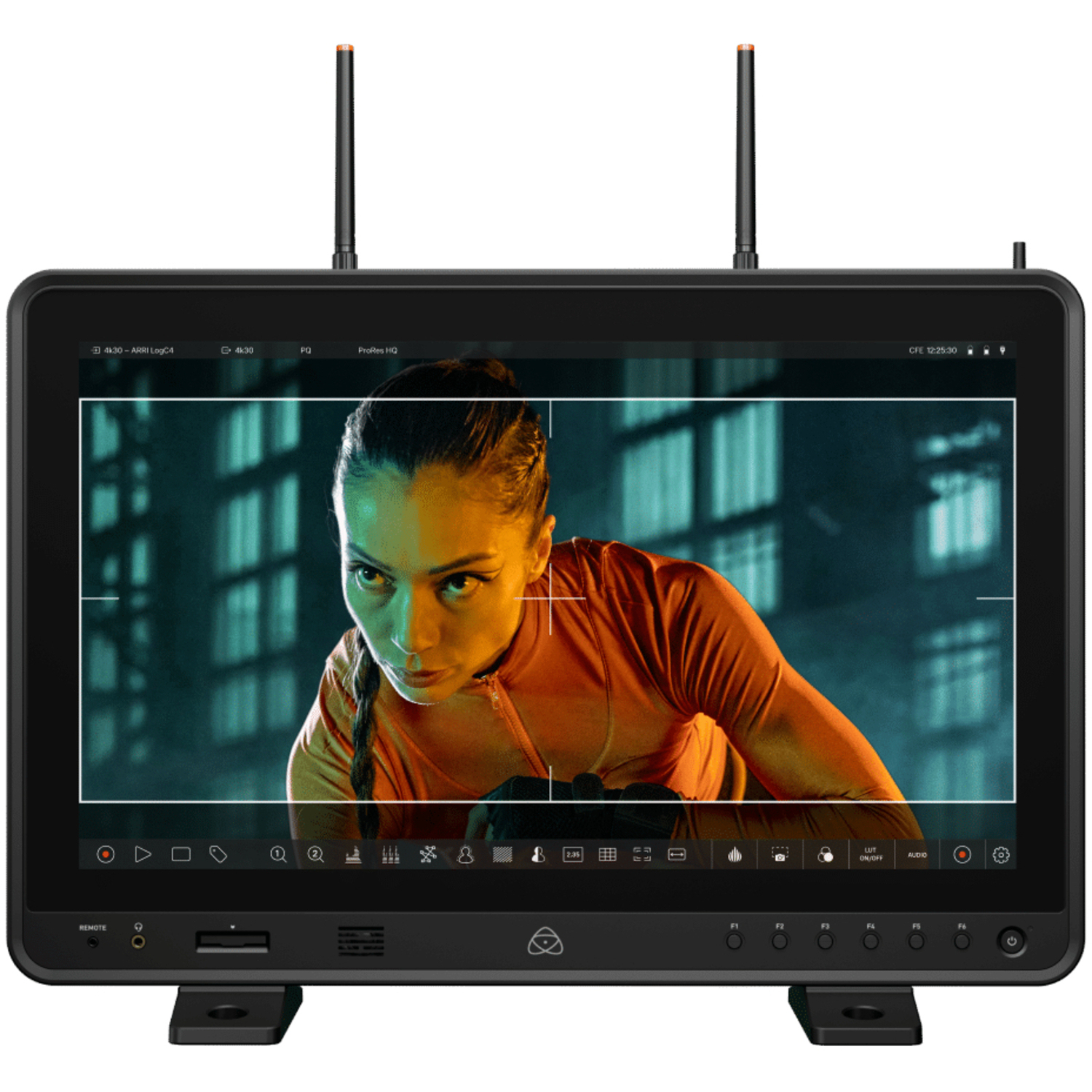

Atomos Sumo PRO-19 Monitor-Recorder-Switcher

Befestigung

Befestigungspunkte: Oben: 4 x 1/4„20, 2 x 3/8″, Unten: 6 x 1/4“20, 3 x 3/8″ Rechts: 4 x 1/4„20, 2 x 3/8″, Links: 2 x 1/4“20, 1 x 3/8″
VESA-Halterung: 100 x 100

Umgebungsbedingungen

Umgebungsbetriebstemperatur: Bis zu 40°C

Konstruktion

Gehäuse: Aluminium mit ABS-Kunststoff
Kühlung: Aktiv geregelter Lüfter und Kühlkörper
Touchscreen
Typ: Kapazitiver Touchscreen
Tally-Leuchte
Typ: LED auf der Rückseite
Multifunktionstaste: Ein/Aus + 6 frei belegbar

Stromversorgung

Eingangsspannung: DC 12V bis 16,8V DC
Betriebsleistung: 75W
Kompatible Akkus: 95 Wh+ V-Lock / Anton Bauer Gold Mount über XLR-Anschluss (optionale Montageplatten erhältlich)
Akkuspannung: 14,4V Nennspannung
Akkustrom: Doppelter Akku-Eingang über dedizierten 4-poligen XLR-Anschluss
DC-Eingangsanschluss: 1 x 4-poliger XLR-Anschluss für mitgeliefertes Gleichstromnetzteil
D-Tap: Über D-Tap-zu-4-poliges-XLR-Kabel von Drittanbietern

Display

Größe: 19"
Auflösung: 3840 x 2160 4K UHD
Bittiefe: 10 Bit (8+2 FRC)
Hintergrundbeleuchtungstyp: Double Edge Lit
Helligkeit: 1200 cd/m² / nits
Seitenverhältnis: 16:9
Farbraum: 100% Rec.709, 99% DCI-P3, 99% NTSC, 87% BT.2020
Kalibrierungsunterstützung: Calibrite Display Pro oder Display Plus auf PC/Mac mit Atomos LANC-Kabel (ATOMCAB018, separat erhältlich)

Farbpipeline

Gamma: Sony SLog / SLog2 / SLog3 / HLG, Canon C-Log / C-Log2 / C-Log3, ARRI Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320, / LogCEI400 / LogCEI500 / LogCEI640 / LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600, Panasonic V-Log / HLG, JVC J-Log, Red RedLogFilm / Log3G10 / Log3G12, FujiFilm F-Log, PQ (HDR10), HLG, Nikon N-Log
Farbraum: DCI P3, DCI P3+, DCI-P3 D65, Rec709. Sony: S-Gamut / S-Gamut3 / S-Gamut3.cine / BT.2020 / Rec.709. Canon Cinema / Panasonic V Gamut / ARRI Alexa Wide Gamut / JVC LS300. RED DragonColor / DragonColor2 / RedColor2 / RedColor3 / RedColor4 / RedWideGamut
3D-LUT-Anzeige: .Cube-Format (17 & 33 Punkte unterstützt)
3D-LUT-Ausgang: Loop-Out
3DLUT 50/50: Ja
Monitoring-Modi: Native / HLG / PQ / 3D-LUT
HDR-Ausgangskonvertierung: Log / HDR zu HLG / PQ

Videoeingang

HDMI: 1 x HDMI (2.0) bis zu 4K60P
SDI: 2 x 12G-SDI (abwärtskompatibel mit 6G/3G) + 2 x 3G-SDI
Wi-Fi: Wi-Fi 6E
Bittiefe: 8/10 Bit für Video / bis zu 12 Bit für RAW
Video-Chroma-Subsampling: YCbCr 4:2:0 & 4:2:2

Videoausgang

HDMI: 1 x HDMI (2.0) bis zu 4K60P
SDI-Durchschleifung: 1 x 12G-SDI
WLAN: WLAN 6E
Bittiefe: 8/10-Bit-Video
Video-Chroma-Subsampling: 4:2:2

Metadaten

SDI: Dateiname – ARRI & RED. RAW – Weißabgleich, Belichtungsindex, Verschlusszeit/Winkel, Blende/F-Stop, ISO, Gamma, Farbraum
Dateibenennung Standard: Szene/Einstellung/Take & fortlaufende Szene/Einstellung/Take
Dateibenennung über SDI: Automatisch angepasste Dateinamen von unterstützten Kameras der Marken ARRI, RED, Sony und Canon

Netzwerk

WLAN: WLAN 6E
Ethernet: 1 x RJ45-Anschluss
Konnektivität: USB 2 x USB-C 2.0/3.0, Bluetooth, LANC

Videosignalumwandlung

HDMI zu SDI: Ja
SDI zu HDMI: Ja

Audio-Ein-/Ausgang

Audioqualität: 24 Bit / 48 kHz
Audio-Codec: PCM
HDMI: 8-Kanal, 24 Bit (eingangsabhängig)
SDI: 12-Kanal, 24 Bit (eingangsabhängig)
Analoger Audioeingang: 2 x 3-polige XLR-Buchse (weiblich)
Analoger Audioausgang: 2 x 3-polige XLR-Stecker (männlich)
Lautsprecher: Mono-Voraushörfunktion bis zu 1,5W
Kopfhörerausgang: 3,5-mm-Kopfhörerbuchse, 2-Kanal

Timecode

Eingebettet: HDMI & SDI
Uhrzeit: Ja
Referenz-/Genlock-Eingang: Ja (nur Wiedergabemodus)
LTC: LTC über dedizierten BNC-Eingang (nur Aufnahmemodus)
Drahtloser AirGlu RF-Server und -Client: Ja
Drahtloser AirGlu BT-Server: Ja

Auflösung und Bildraten

8K RAW: Bis zu 8Kp30
6K RAW: Bis zu 6Kp30
4K RAW: Bis zu 4Kp60
2K RAW: Bis zu 2Kp240
4K DCI: Bis zu 4Kp60
4K UHD: Bis zu UHDp60
2K DCI 2048 x 1080: Bis zu 2Kp60
1080p: Bis zu 1080p120
1080 PsF: Nur über Pulldown auf Progressive
1080i: 1080i50 / 1080i60
720p: Bis zu 720p60

Unterstützte Medien

CF Express: Von Atomos zertifizierte CF Express Typ B-Medien
USB: Von Atomos zertifizierte USB 3.0-Medien
Dateisystem: ExFAT

Codecs

Apple ProRes RAW: ProRes RAW, ProRes RAW HQ
Apple ProRes: LT, 422, 422 HQ
Avid DNxHD: DNxHD 220x, 220, 145, 36
Avid DNxHR: LB, SQ, HQ, HQX
H.265: LQ, MQ, HQ, XQ in 8/10-Bit, 4:2:2 und 4:2:0
H.264: Nicht unterstützt

Wiedergabe

Wiedergabeliste: Ja – Erstellen von benutzerdefinierten Wiedergabelisten aus vollständigen oder Teilclips
Loop: Ja, mit benutzerdefinierbaren In-/Out-Markern
Apple ProRes Raw: Ja – aufgenommene Clips
Apple ProRes: HQ, 422, LT (nur lineares PCM-Audio)
Avid DNx: DNxHD: 220x, 220, 145, 36 – DNxHR HQX, HQ, SQ, LB (nur lineares PCM-Audio)
H.265: Ja

Aufnahme

Pre-Roll: 8s HD / 2s 4K – nur ProRes, DNxHD
Zeitraffer: Ja
ISO-Aufnahme: 4 x ISO bis zu 1080p60 (3G-SDI Level A & B)
Umschaltbare Programmaufnahme: Ja
Umschaltung zwischen mehreren Eingängen: Ja

Bildschirm-Monitoring-Tools

Wellenform: 3 Größen – einstellbare Deckkraft & Helligkeit
RGB-Parade: 3 Größen – einstellbare Deckkraft & Helligkeit
Vektorskop: 2 Größen – einstellbare Deckkraft & Helligkeit
2-fach-Zoom: Ja
Fokus-Peaking: Farbauswahl / Schwellenwerteinstellung / Farbe / Mono / nur Kanten
Atomos-Falschfarben: Ja, mit Skala
ARRI-Falschfarben: Ja
EL-Zone: Ja
Zebra: Ja, einstellbar
Farbkanal isolieren: Nur Blau
Cine-Bildrahmenhilfen: Voreinstellungen für 2,4:1, 2,35:1, 1,9:1, 1,85:1, 4:3
Social-Bildrahmenhilfen: Voreinstellungen für 9:16, 1:1, 191:1, 4:5
Onion Skin: Ja
Sicherheitsbereiche: Action und Grafik
Gittermarkierungen: 9-Gitter
Anamorphotische Entzerrung: 1,25x, 1,33x, 1,5x, 1,6x, 1,65x, 1,79x, 1,8x, 2x
Anzeige spiegeln: Nur vertikal

Integrierte Signalverarbeitung

4K-UHD-Downscale für HD: Loop-Out - 4K UHD auf FHD
DCI-Ausschnitt: Loop-Out – 17:9 auf 16:9-Ausschnitt
Pulldown-Entfernung: 24 / 25 / 30 pSF > 24 / 25 / 30p (2:2-Pulldown), 60i > 24p (3:2-Pulldown)

Fernbedienung

HDMI: Automatischer HDMI-Trigger, unterstützte Protokolle – Canon, Sony, Atomos
SDI: SDI-Trigger, Kamera wählbar
Serieller 2,5-mm-Anschluss: Kalibrierung über optionales USB-zu-Serial-Kabel
AirGlu BT: Ja
AirGlu RT: Ja

Abmessungen und Gewicht

Abmessungen (B x H x T): 474mm x 315mm x 62mm
Gewicht: 7,1kg
