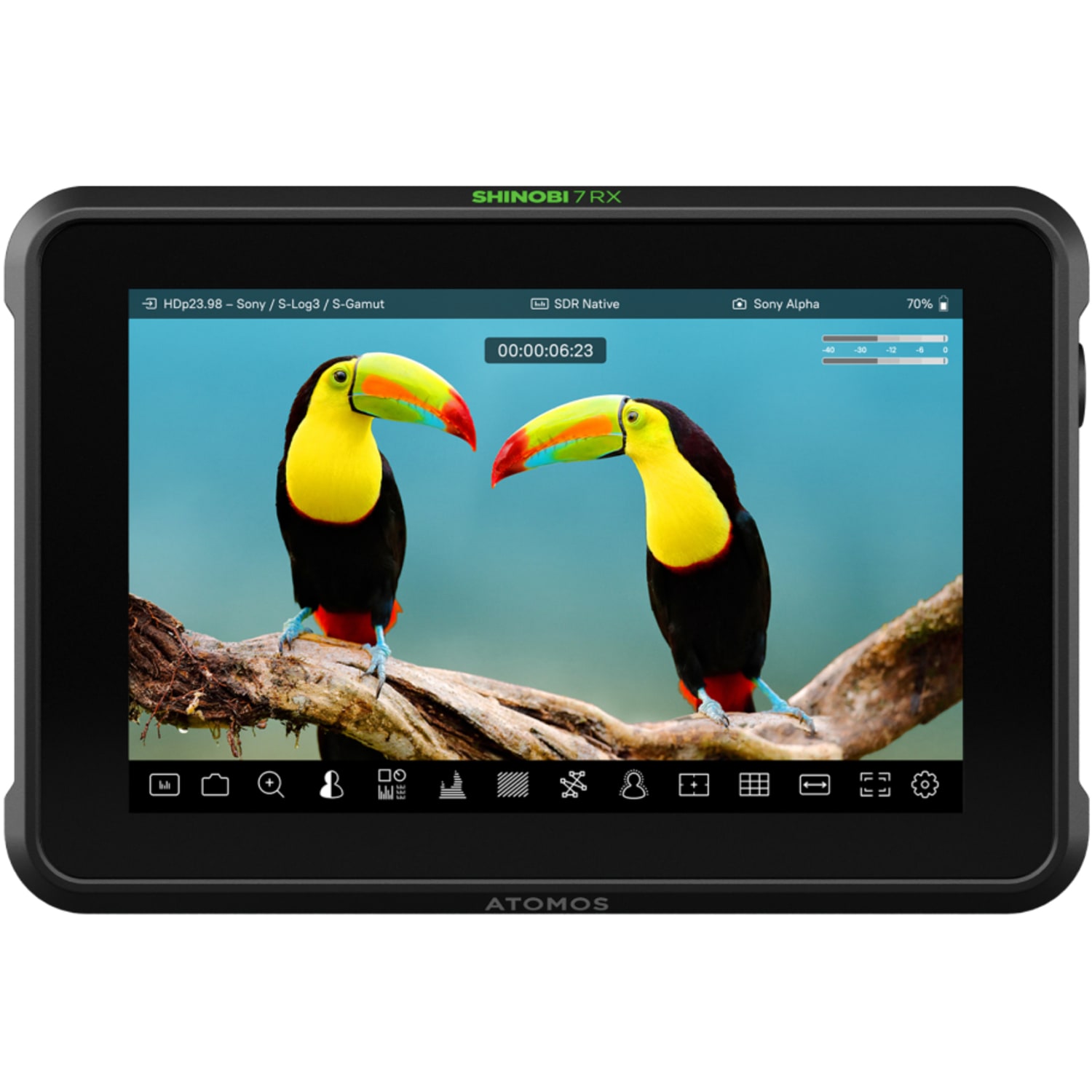

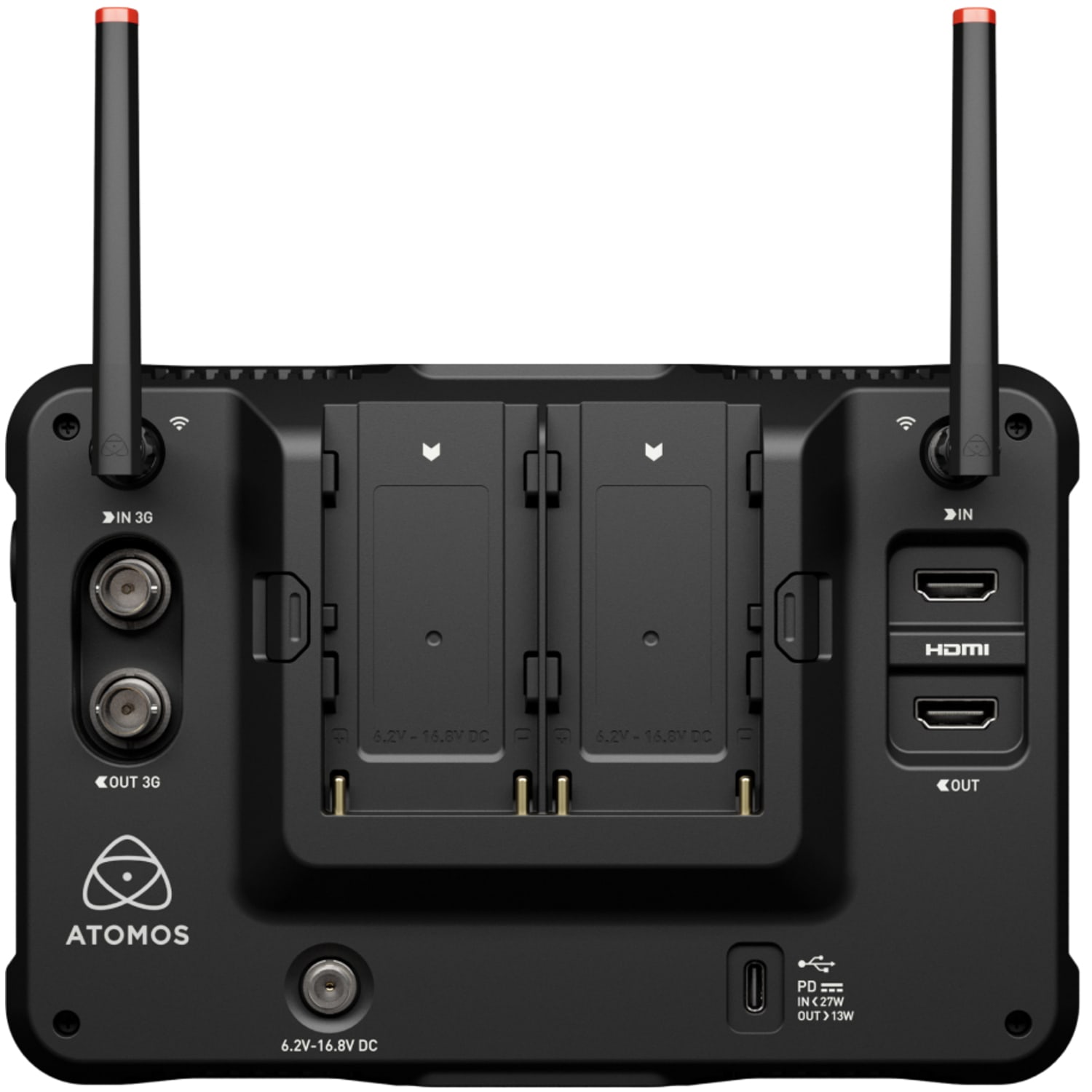

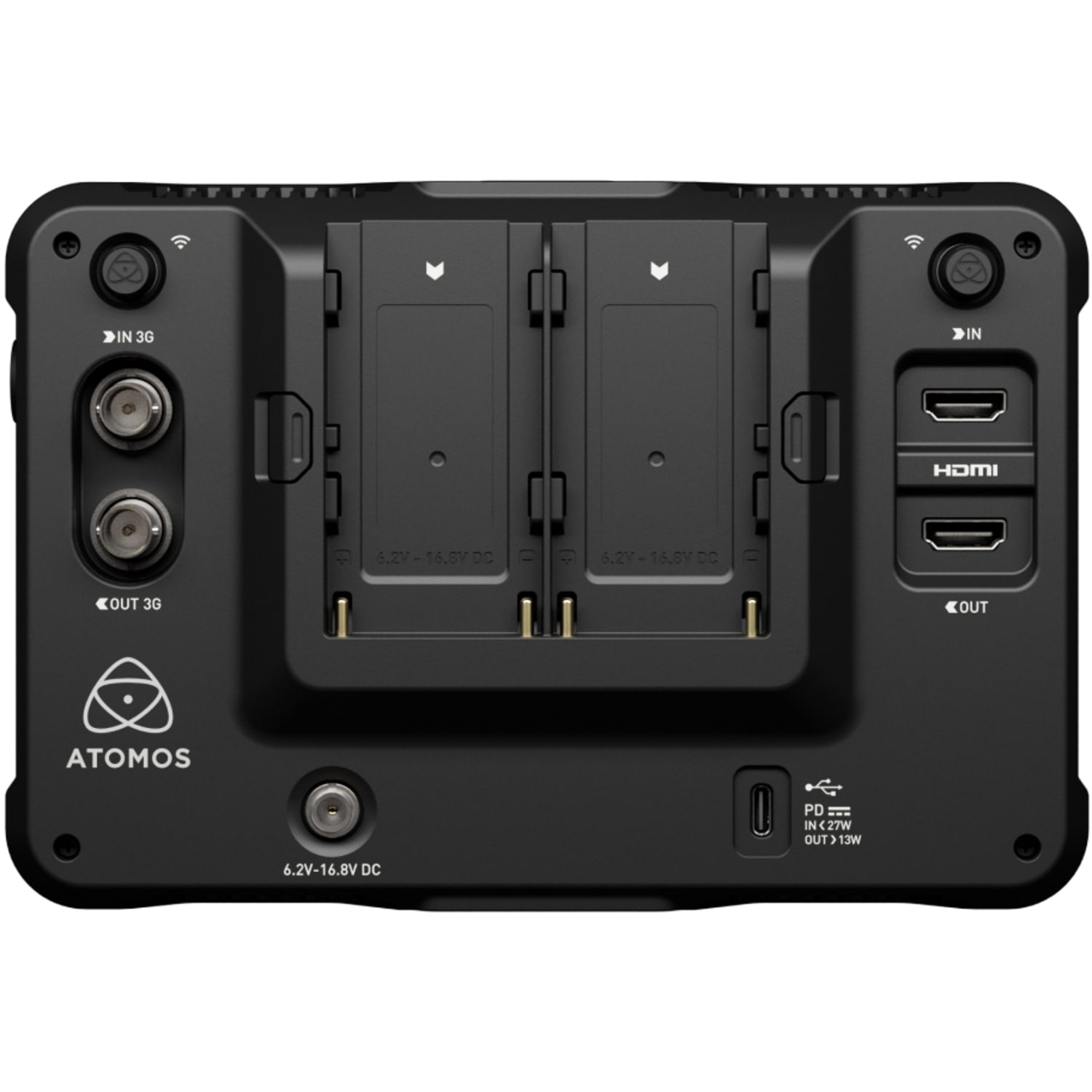

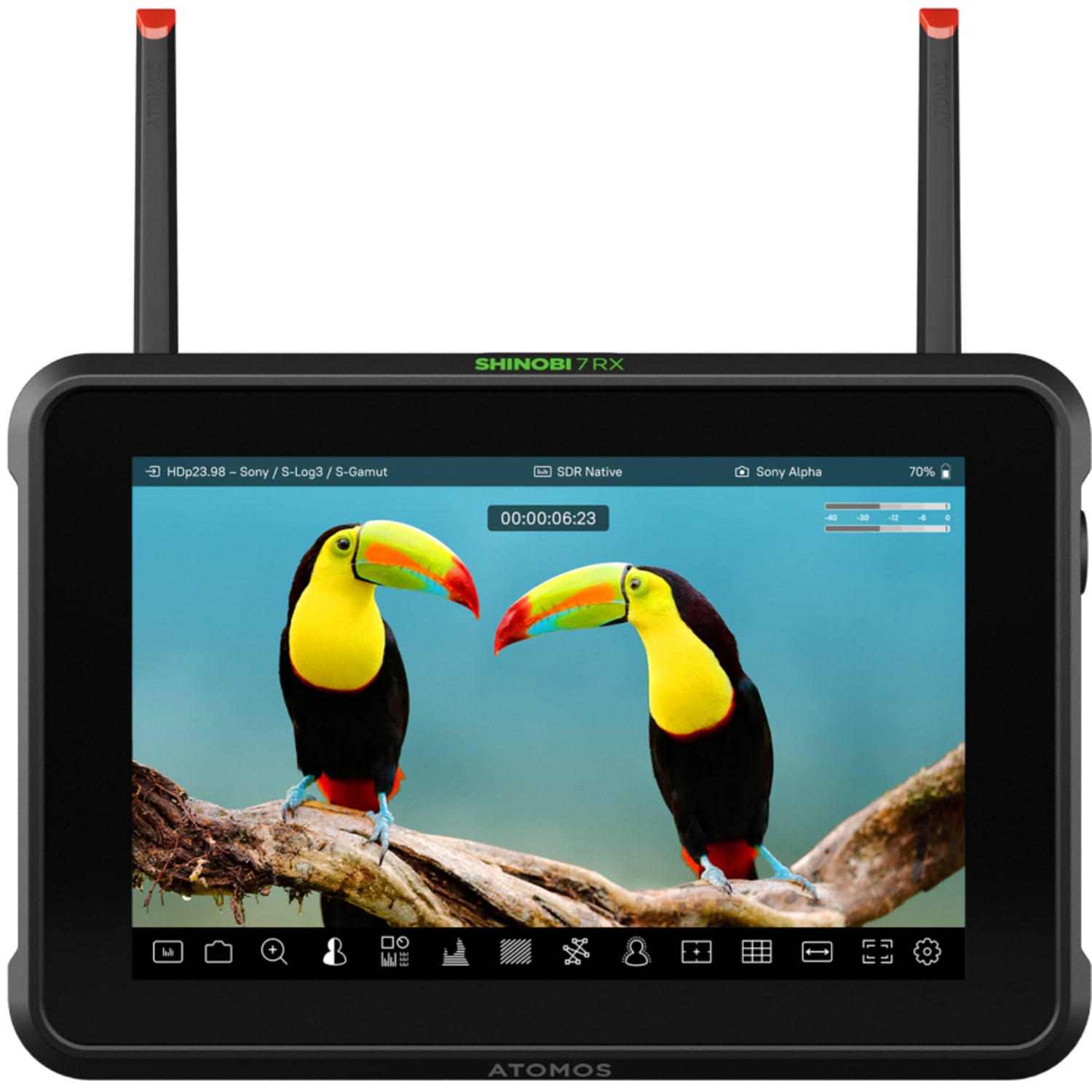

Atomos Shinobi 7 RX

Umgebung

Umgebungstemperatur: Bis zu 40°C

Konstruktion

Gehäuse: ABS-Polycarbonat
Kühlung: Passiver Kühlkörper

Stromversorgung

Eingangsspannung: 6,2V-16,8V
Betriebsspannung: 5,8V-7,2V
Multifunktionstaste: Ein-/Ausschalten/Bildschirm sperren
Dauerstromversorgung: Über NP-F-Akku oder USB-C PD Power
DC-Eingangsanschluss: Über Batterie-Eliminator (optional)
DTAP: Bis zu 13W
USB PD IN: 45W möglich, Netzteil erforderlich
USB PD OUT: Bis zu 13W

Display

Größe: 7" HDR-Bildschirm mit einer kalibrierten Spitzenhelligkeit von 2200 Nits
Auflösung: 1920 x 1080
Hintergrundbeleuchtungstyp: Kantenbeleuchtung
Helligkeit (cdm2 / Nits): 2200
Seitenverhältnis: 16:9
Farbraum: Rec.709
Kalibrierungsunterstützung: Calibrite Display Pro oder Display Plus auf PC/Mac mit Atomos LANC-Kabel

Farbpipeline

Gamma: Sony SLog / SLog2 / SLog3 / HLG, Canon C-Log / C-Log2 / C-Log3, ARRI Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320, / LogCEI400 / LogCEI500 / LogCEI640 / LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600, Panasonic V-Log / HLG, JVC J-Log, Red RedLogFilm / Log3G10 / Log3G12, FujiFilm F-Log, PQ (HDR10), HLG, Nikon N-Log
Gamut: BT.2020, DCI P3, DCI-P3 D65, Rec709. Sony: S-Gamut / S-Gamut3 / S-Gamut3.cine / BT.2020 / Rec.709. Canon Cinema: DCI P3 / DCI P3plus / Rec.709. Panasonic: V Gamut. ARRI: Alexa Wide Gamut. JVC: LS300. RED: DragonColor / DragonColor2 / RedColor2 / RedColor3 / RedColor4 / RedWideGamut
3D-LUT-Anzeige: Cube-Format (17 und 33 Punkte werden unterstützt)
3D-LUT-Downstream: Loop-Out
3DLUT 50/50: Ja
Überwachungsmodi: SDR Native / HDR HLG / HDR PQ / 709 LUT / Benutzer-LUT

Videoeingang

HDMI: 1 x HDMI (2.0)
SDI: 3G
Wi-Fi: Wi-Fi 6E
USB: 1 x USB-C 2.0/3.0
Bittiefe: 8/10-Bit-Video
Video-Chroma-Subsampling: 4:2:2

Videoausgang

HDMI: 1 x HDMI (2.0)
SDI: 12G
Wi-Fi:  Wi-Fi 6E
USB: 2 x USB-C 2.0/3.0
Bittiefe: 8/10-Bit-Video
Video-Chroma-Subsampling: 4:2:2

Netzwerk

Wi-Fi:  Wi-Fi 6E
USB: 1 x USB-C 3.0

Konnektivität

LANC: Ja

Audioeingang/-ausgang

HDMI:  8 Kanäle, 24 Bit
SDI: 12 Kanäle, 24 Bit
Analoger Audioeingang: 3,5-mm-Kopfhörerbuchse, 2-Kanal-Eingang
Kopfhörerausgang:  3,5-mm-Kopfhörerbuchse, 2-Kanal

Timecode

Eingebettet: HDMI (nur Anzeige)
Uhrzeit: Ja
Referenz-/Genlock-Eingang: Nein
LTC: Nein

Auflösung und Bildraten

4K DCI: 23,98/24/25/29,9/30/50/59,94/60p
4K UHD: 23,98/24/25/29,9/30/50/59,94/60p
2K DCI 2048 x 1080: Ja
1080p: 23,98/24/25/29,9/30/50/59,94/60/100/120p
1080 PsF: Konvertiert zu P und ausgegeben als PsF
1080i: 50/59,94/60i
720p: 50/59,94/60p

Unterstützte Medien

SD: Zur Aktualisierung der Firmware und zum Hochladen von LUTs
Dateisystem: FAT32, NTFS

Bildschirmüberwachungswerkzeuge

MultiScope-Analyseansicht: Bild, WFM, Vektor, Histogramm
Wellenform: 3 Größen - einstellbare Deckkraft und Helligkeit
Histogramm: 3 Größen - einstellbare Deckkraft und Helligkeit
RGB-Parade: 3 Größen - einstellbare Deckkraft und Helligkeit
Vektorskop: 1 Größe - einstellbare Deckkraft und Helligkeit
1-facher Zoom: Ja. 1:1-Pixel-Mapping für 4K
2-facher Zoom: Ja
4-facher Zoom: Ja
Fokus-Peaking: 4 Modi (Farbe, Schwarz-Weiß, Kontur, Kantenschärfung) mit einstellbarer Konturfarbe und Peaking-Intensität
Atomos False Color: Ja, mit Skala
Zebra: Einstellbarer Schwellenwert (50 % bis 105 %)
Farbkanal isolieren: Nur Blau
Cine-Rahmenhilfslinien: Voreinstellungen für 2,41, 2,35, 1,91, 1,9, 1,85, 16:9
Social-Frame-Hilfslinien: Voreinstellungen für 9:16, 4:5, 2:3, 1:1, 5:4, 4:3, 3:2
Sichere Bereiche: SMPTE-Sicherheitsbereich für Titel – 93 % und 90 %
Rastermarkierungen: 9 Raster
Anamorphotische Entzerrung: 2x, 1,8x, 1,79x, 1,65x, 1,6x, 1,5x, 1,33x, 1,25x
Anzeige umdrehen: Horizontal und vertikal

Steuerung externer Geräte

USB-C: Kamerasteuerung für unterstützte Kameras über USB-C. Steuerbare Funktionen: Aufnahmetrigger, Weißabgleich, Verschlusszeit, Verschlusswinkel (sofern von der Kamera unterstützt), Blende, ISO, Kamera-Overlays, Aufnahmeanzeige, Touch to Focus – Informationen zur Kompatibilität der Kameramodelle finden Sie auf der Atomos-Website. Der USB-C-Anschluss kann auch mit externen Kalibratoren verwendet werden (kein PC erforderlich).
Serielle 2,5-mm-Buchse: Kalibrierung über optionales USB-zu-Seriell-Kabel

Allgemeines

Befestigungspunkte: Verdrehsicherer 1/4"-/3/8"-Anschluss oben und unten
Abmessungen (B x H x T): 198 x 133 x 39mm
Gewicht: 580g (ohne Batterien und Antennen)
