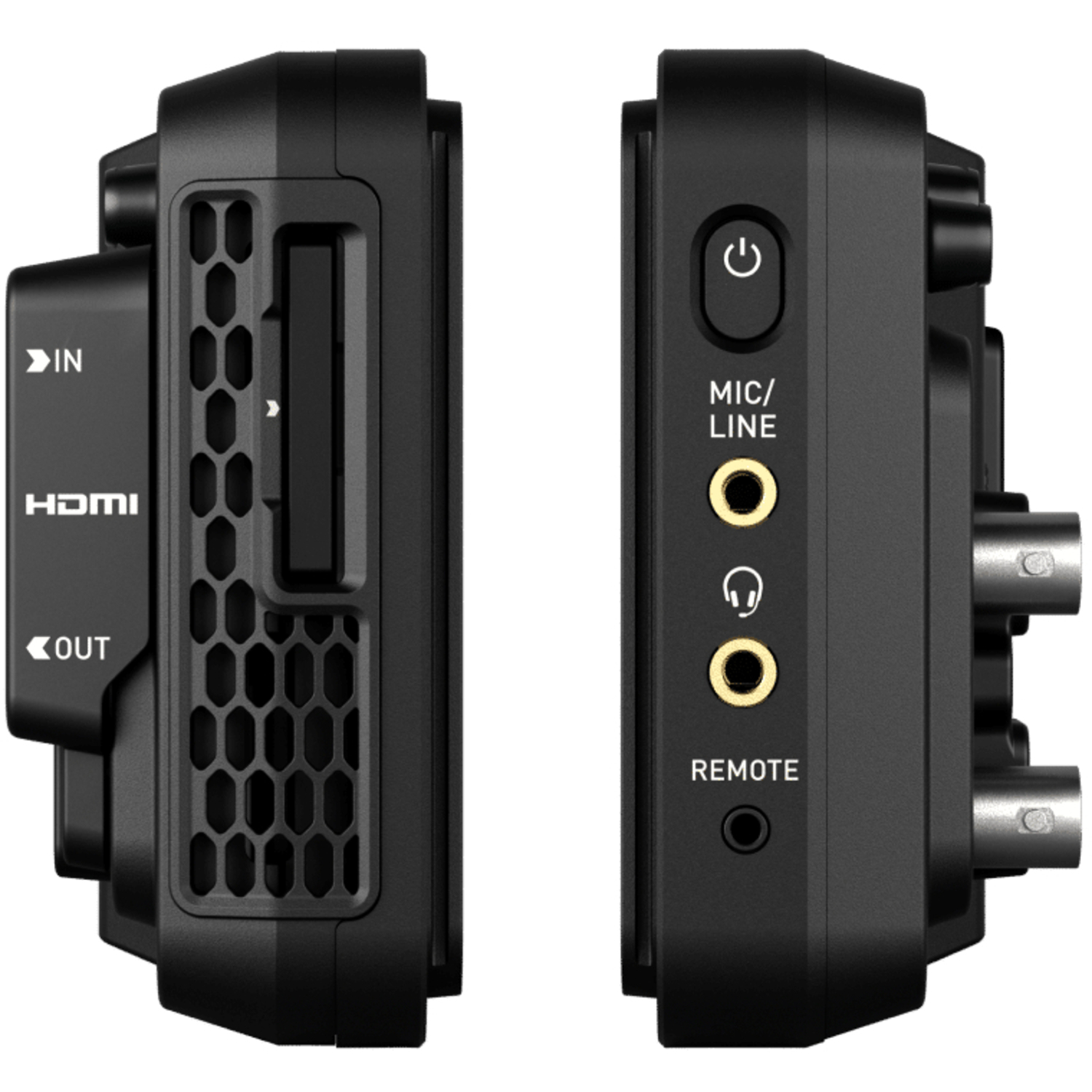

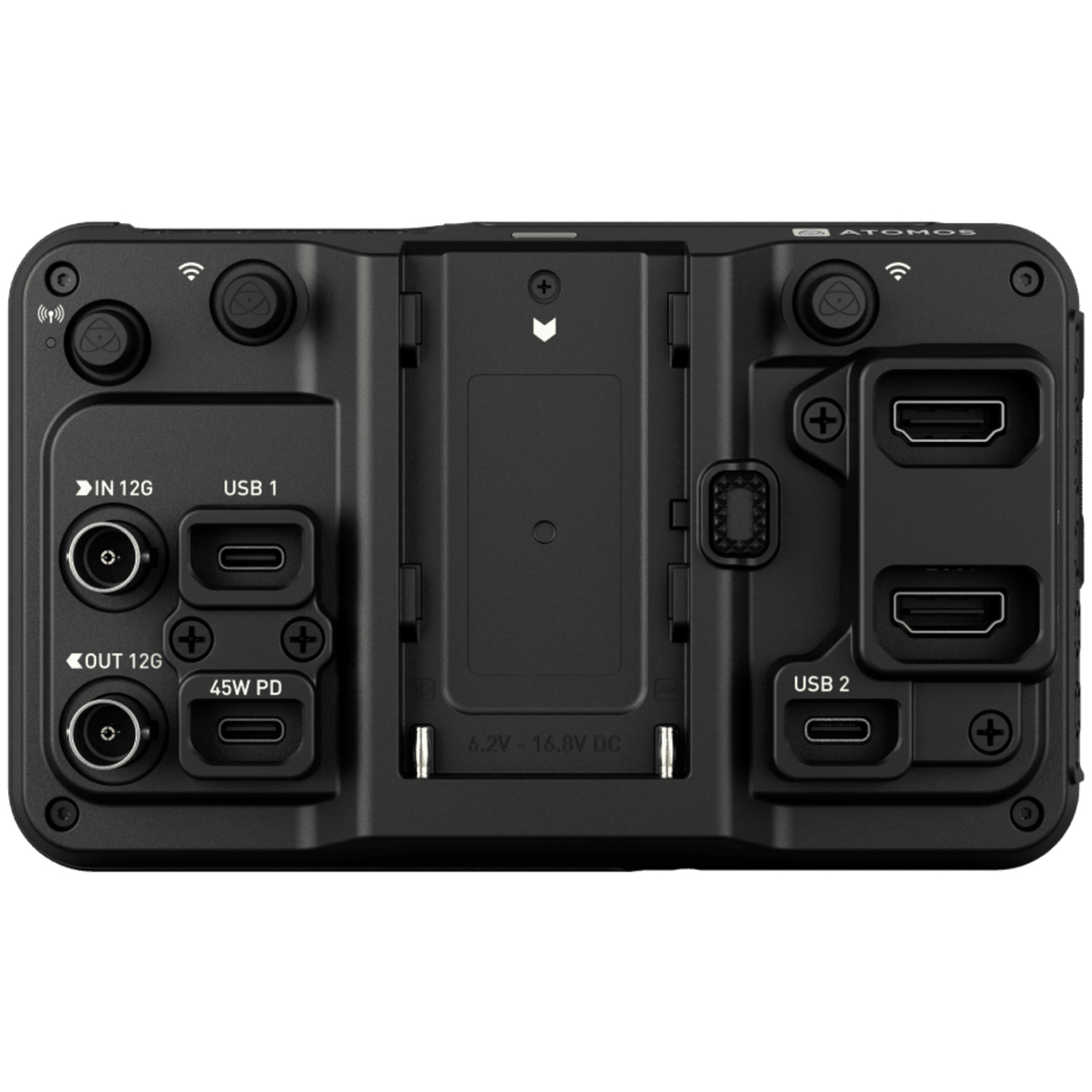

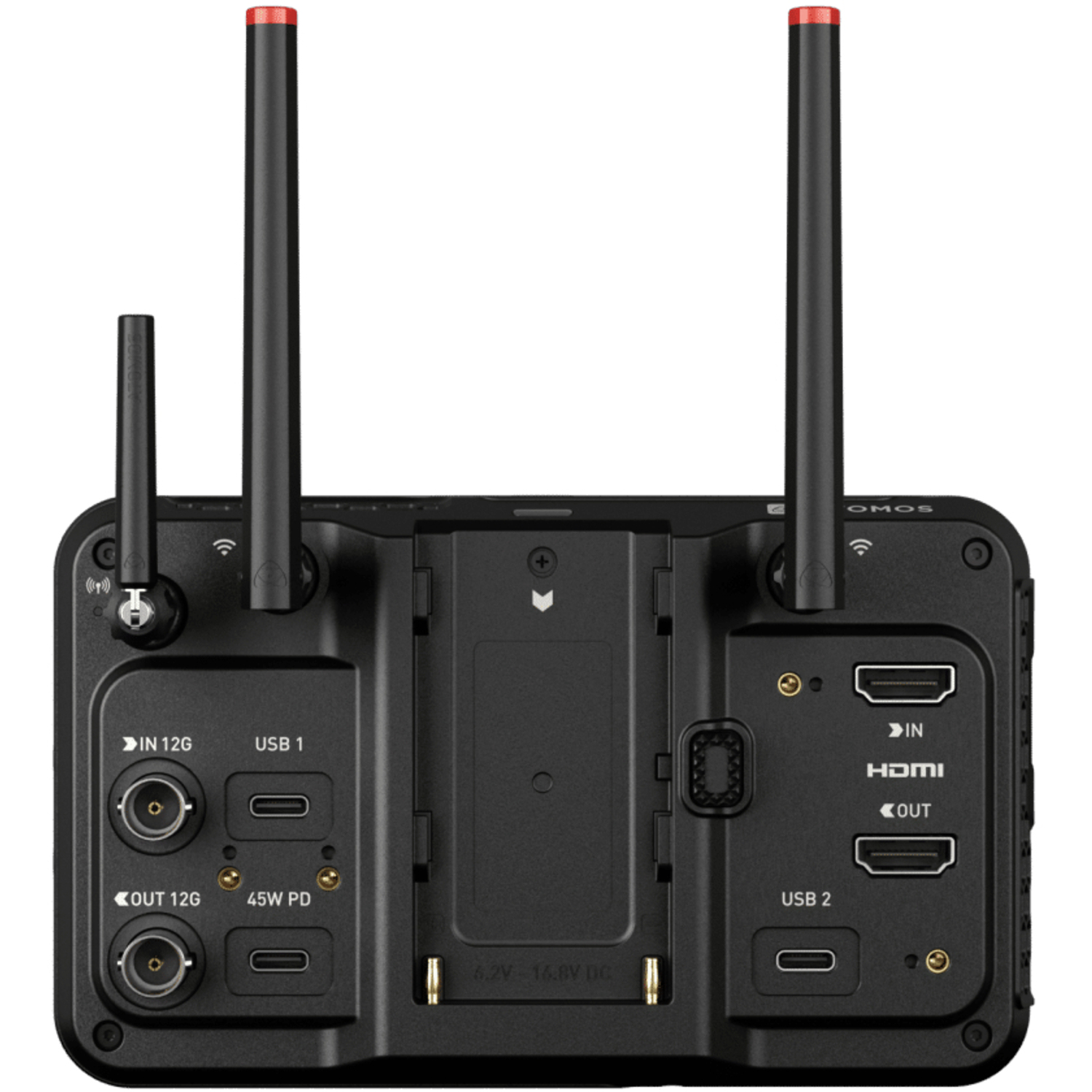

Atomos Ninja TX 5" Monitor-Recorder

Leistung

Eingangsspannung: 6,2V bis 16,8V DC
Betriebsleistung: Bis zu 30W
Multifunktionstaste: Strom / Sperrbildschirm
Kontinuierliche Stromversorgung: Über NP-F-Akku oder USB-C PD Power
DC-In-Anschluss: Über Batterie-Eliminator (optional)
DTAP: Bis zu 13W
USB PD IN: 45W fähig, Netzteil erforderlich
USB PD OUT: Bis zu 13W

Display

Größe: 5,2"
Auflösung: 1920 x 1080
Hintergrundbeleuchtung Typ: Randbeleuchtet
Helligkeit (cdm2 / Nits): 1500
Bildseitenverhältnis: 16:9
Farbgamut: Rec.709
Unterstützung der Kalibrierung: Kalibrierung von Display Pro oder Display Plus auf PC/Mac mit Atomos LANC-Kabel

Farb-Pipeline

Gamma: Sony SLog / SLog2 / SLog3 / HLG, Canon C-Log / C-Log2 / C-Log3, ARRI Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320, / LogCEI400 / LogCEI500 / LogCEI640 / LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600, Panasonic V-Log / HLG, JVC J-Log, Red RedLogFilm / Log3G10 / Log3G12, FujiFilm F-Log, PQ (HDR10), HLG, Nikon N-Log
Gamut: BT.2020, DCI P3, DCI-P3 D65, Rec709. Sony: S-Gamut / S-Gamut3 / S-Gamut3.cine / BT.2020 / Rec.709. Canon Cinema: DCI P3 / DCI P3plus / Rec.709. Panasonic: V Gamut. ARRI: Alexa Wide Gamut. JVC: LS300. RED: DragonColor / DragonColor2 / RedColor2 / RedColor3 / RedColor4 / RedWideGamut
3D LUT Display: .cube-Format
3D LUT Down Stream: Ausschleifen
3DLUT 50/50: Ja
Überwachungsmodi: Nativ / HLG / PQ / 3D LUT
HDR-Ausgangskonvertierung: Log / HDR nach HLG / PQ

Netzwerk und Schnittstellen

Wi-Fi: Wi-Fi 6E
USB: 2x USB-C 3.0
Bluetooth: Ja
LANC: Ja
Videosignal-Konvertierung HDMI zu SDI: Ja
Videosignal-Konvertierung SDI zu HDMI: Ja
Videoeingang HDMI: 1x HDMI 2.0
Videoeingang Verriegelungsanschluss: Halterung im Lieferumfang enthalten; HDMI-Verriegelungskabel separat erhältlich
Videoeingang SDI: 12G
Videoeingang Wi-Fi: Wi-Fi 6E
Videoeingang USB: 2x USB-C 2.0/3.0
Videoeingang Bit-Tiefe: 8/10-Bit-Video
Videoeingang Video Chroma Unterabtastung: 4:2:2
Videoausgang HDMI: 1x HDMI (2.0) bis zu 4K60P
Videoausgang Sperrender Anschluss: Optional
Videoausgang SDI: 12G
Videoausgang Wi-Fi: Wi-Fi 6E
Videoausgang USB: 2x USB-C 2.0/3.0
Videoausgang Bit-Tiefe: 8/10-Bit-Video
Videoausgang Video Chroma Unterabtastung: 4:2:2
Metadaten HDMI: RAW - Weißabgleich, Belichtungsindex, Verschlusszeit/Winkel, Blendenstufe, ISO, Gamma, Gamut
Audio Eingang/Ausgang HDMI: 8-Kanal, 24 Bit
Audio Eingang/Ausgang SDI: 12-Kanal, 24-Bit
Analoger Audioeingang: 3,5mm Kopfhörerbuchse, 2-Kanal-Eingang
Kopfhörerausgang: 3,5mm Kopfhörerbuchse, 2-Kanal
Timecode eingebettet: HDMI & SDI
Zeit des Tages: Ja
Referenz-/Genlock-Eingang: Nein
LTC: Nein
Drahtloser AirGlu RF Server und Client: Ja
Drahtloser AirGlu BT Server: Ja
Befestigungspunkte: 1x Verdrehsicherung 1/4-Zoll / 3/8-Zoll oben und unten

Auflösung und Bildraten (Aufnahme, Überwachung und Wiedergabe)

RAW: Bis zu 6Kp60/8Kp30
4K DCI: 23.98/24/25/29.9/30/50/59.94/60p
4K UHD: 23.98/24/25/29.9/30/50/59.94/60p
2K DCI 2048 x 1080: Ja
1080p: 23.98/24/25/29.9/30/50/59.94/60/100/120p
1080 PsF: In P konvertiert und PsF herausgeschleift
1080i: 50/59.94/60i
720p: 50/59.94/60p

Unterstützte Medien

CF Express: Von Atomos zertifizierte CF Express Typ B Medien
USB: Atomos-zertifizierte USB 3.0-Medien
Dateisystem: ExFAT

Codecs

Apple ProRes RAW: ProRes RAW, ProRes RAW HQ
Apple ProRes: LT, 422, 422 HQ
Avid DNxHD: DNxHD 220x, 220, 145, 36
Avid DNxHR: LB, SQ, HQ, HQX
H.265: LQ, MQ, HQ, XQ in 8/10-Bit, 4:2:2 und 4:2:0

Wiedergabe

Wiedergabeliste: Ja, Kundenwiedergabelisten aus ganzen oder Teilclips erstellen
Schleife: Ja, mit benutzerdefinierbaren In/Out-Markern
Apple ProRes RAW: Ja, aufgezeichnete Clips
Apple ProRes: Ja, mit linearem PCM-Audio
Avid DNx: Ja, mit linearem PCM-Audio
H.265: Ja

Aufnahme

Pre-Roll: Nur ProRes, DNxHD
Timelapse: Ja
Gleichzeitige Proxy-Aufnahme: Ja

On-Screen-Überwachungstools

Wellenform: 3 Größen - einstellbare Opazität und Helligkeit
RGB-Parade: 3 Größen - einstellbare Deckkraft und Helligkeit
Vektorskop: 2 Größen - einstellbare Deckkraft und Helligkeit
1x Zoom: Ja, 1:1 Pixel Mapping für 4K
2x Zoom: Ja
Fokus-Peaking: Farbauswahl / Schwellenwerteinstellung / Farbe / Mono / nur Kanten
Atomos Falschfarben: Ja, mit Skala
ARRI Falschfarben: Ja
EL ZONE: Ja
Zebra: Ja, einstellbar
Farbkanal isolieren: Nur Blau
Cine Frame Guides: Voreinstellungen für 2,4:1, 2,35:1, 1,9:1, 1,85:1, 4:3
Social Frame Guides: Voreinstellungen für 9:16, 1:1, 191:1, 4:5
Zwiebelskin: Ja
Sichere Bereiche: Aktion und Grafik
Raster-Marker: 9 Raster
Anamorphotische Entschärfung: 1,25x, 1,33x, 1,5x, 1,6x, 1,65x, 1,79x, 1,8x, 2x
Display Flip: Nur vertikal

Onboard-Signalverarbeitung

Pulldown-Entfernung: 24 / 25 / 30 pSF > 24 / 25 / 30p (2:2 Pulldown), 60i > 24p (3:2 Pulldown)
4K UHD Herunterskalierung für HD: Loop out - 4K UHD zu FHD
DCI-Zuschnitt: Loop out - 17:9 auf 16:9 Crop

Fernsteuerung

HDMI: Automatischer HDMI-Trigger, unterstützte Protokolle - Canon, Sony, Atomos
SDI: SDI-Trigger Kamera wählbar
Serielle 2,5mm Buchse: Kalibrierung über optionales USB-zu-Seriell-Kabel
AirGlu BT: Ja
AirGlu RF: Ja

Kamera zur Cloud

ATOMOSphere: Direkter progressiver Upload unterstützt (20 GB kostenloser Speicher)
Adobe Frame.io: Direkter progressiver Upload unterstützt (separater Kauf)
Dropbox: Direkter progressiver Upload wird unterstützt (separater Kauf)

Design

Betriebsumgebungstemperatur: Bis zu 40° Celsius
Gehäuse: Aluminium mit ABS-Kunststoff
Kühlung: Aktiv gesteuerter Lüfter und Kühlkörper

Abmessungen und Gewicht

Abmessungen: 151 x 92 x 36mm
Gewicht: 400g
