Swit SDI zu Audio De-embedder S-4609
Bald wieder lieferbar Ca. 1-3 Wochen Lieferzeit
Bestellbar In 1-3 Wochen abholbereit
Produktinfos
Produkt Highlights
SDI zu Audio De-embedder S-4609
- Tragbarer SDI zu Audio De-embedder
- 3G/HD/SD-SDI unterstützt
- De-Embedding eines beliebigen 2-Kanal-Signals aus dem ersten 8-Kanal-Audio
- Ausgabe von AES/EBU-Audio
- Ausgabe von symmetrischem 6,35-mm-Audio
- 2x SDI-Loop-Ausgang
- Strom-/Eingangs-/Ausgangsstatusanzeige
- Pole-Tap 6-18V DC Stromeingang
- Robustes Aluminiumgehäuse
- Schraubgewinde an der Unterseite für die Installation
Der S-4609 ist ein tragbarer Mini-Konverter für SDI-Audio-De-Embedder, der bis zu 3 Gb/s SDI unterstützt und in der Broadcast-Produktion sowie bei der professionellen Audio-/Video-Konvertierung und -Übertragung eingesetzt werden kann.

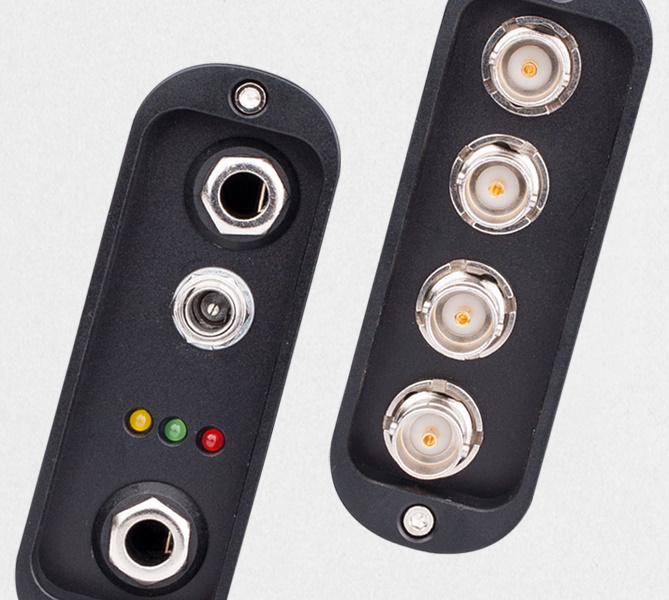

Eingang und Ausgang
Der S-4609 bietet:
- 1x 3G/HD/SD-SDI-Eingang
- 2x 3G/HD/SD-SDI Schleifenausgang (Reclocked)
- 1x AES/EBU digitaler Audioausgang (2-Kanal)
- 2x analoger 6,35-mm-Audioausgang (symmetrisch)
(Wenn sowohl AES/EBU-Audio als auch analoges Audio angeschlossen ist, werden nur die AES/EBU-Audioausgänge verwendet)

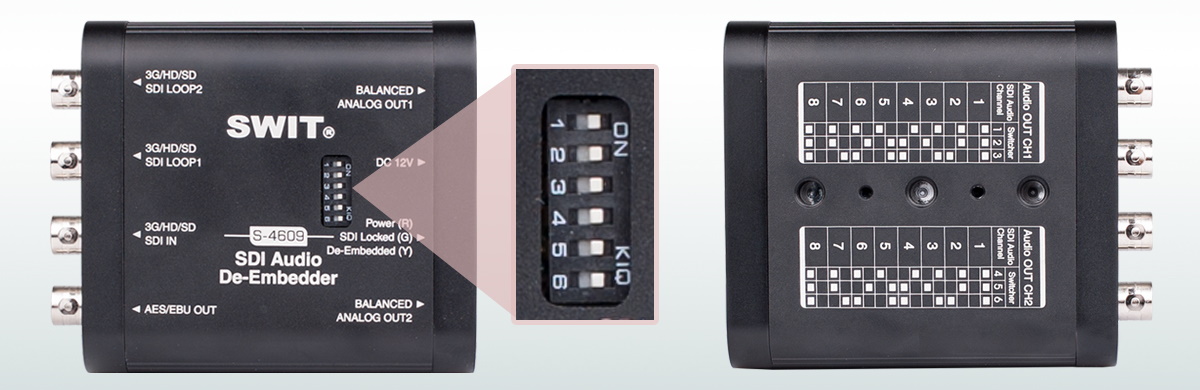

De-embed Kanalauswahl
Der S-4609 kann beliebige 2-Kanal-Audiosignale aus den ersten 8-Kanal-Audiosignalen von SDI de-embedden.
Auf der Vorderseite des Produkts kann der Benutzer die Kanalnummer auswählen, die von den 6 Umschaltern de-embedded werden soll. Und auf der Rückseite des S-4609 findest Du eine Beschreibung der 6 Umschalter als Referenz.

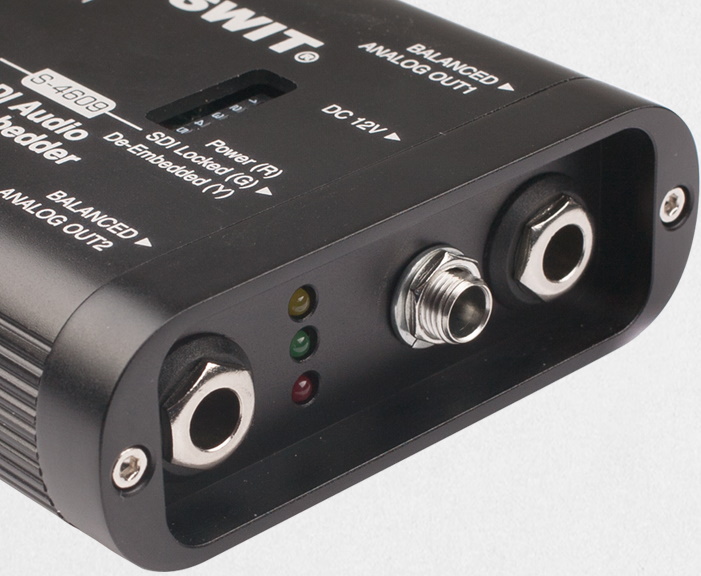

Status-Anzeigen
Der S-4609 verfügt über 3 LED-Anzeigen, mit denen Du überprüfen kannst, ob der Strom angeschlossen ist, ob der SDI-Eingang erkannt wird und ob De-Embeded-Audio übertragen wird.

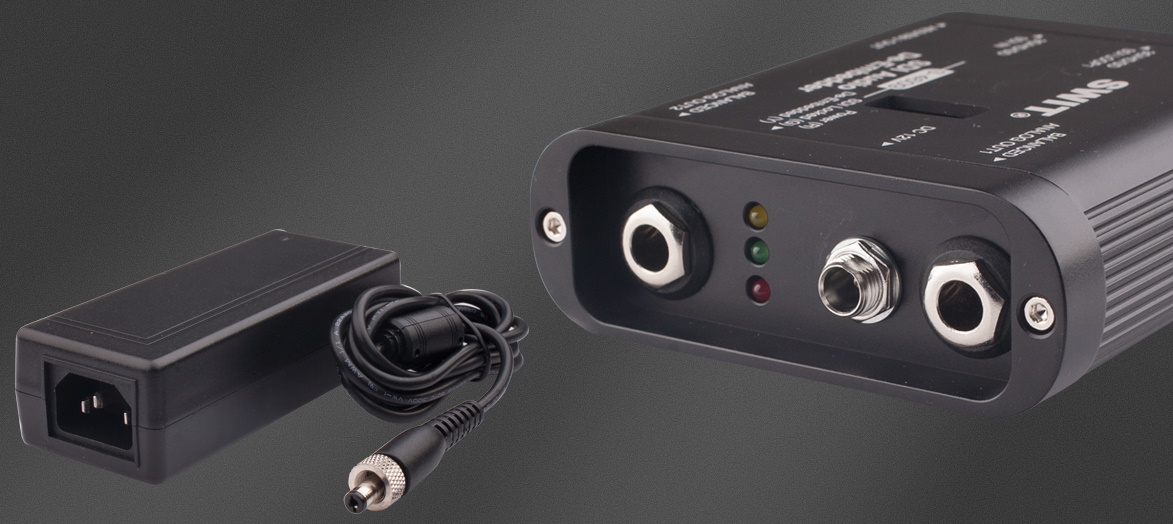

Stromzufuhr
Der Mini-Konverter wird über eine Pol-Tap-Gleichstrombuchse mit Strom versorgt.
Im Lieferumfang ist ein AC-DC-Netzteil enthalten, Du kannst aber auch ein Gleichstromkabel von 6-18V-Batterien anschließen.

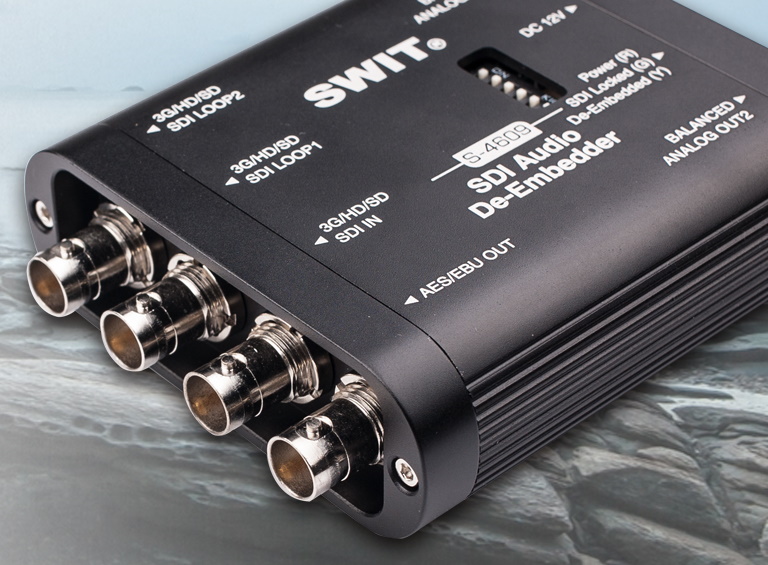

Strapazierfähiges Gehäuse
Der Mini-Konverter S-4609 besteht aus einem robusten Gehäuse aus einer Aluminiumlegierung, das die Audio-/Videoanschlüsse wirksam schützt und für den Einsatz im Freien geeignet ist.

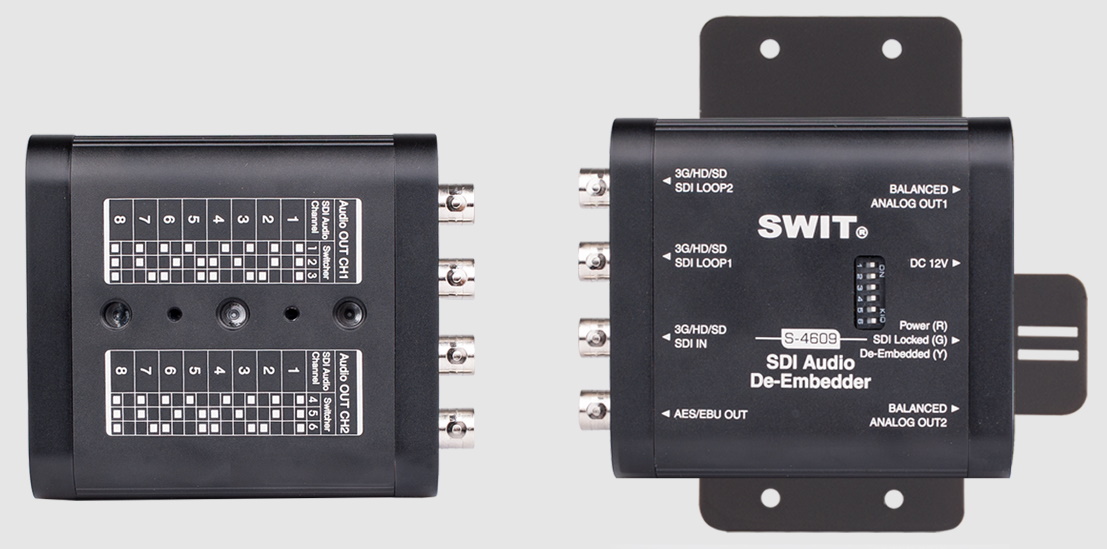

Installation
Der S-4609 verfügt über ein 1/4-Zoll-Gewinde an der Unterseite zur Befestigung an der Kamera und eine mitgelieferte Montageplatte zur Befestigung an der Wand und zum Anschluss der BNC-/Audiokabel.
Lieferumfang
- SDI zu Audio De-embedder S-4609
- Montageplatte
- AC-DC Adapter
Spezifikationen
EAN/GTIN: 6948193501888
Herstellernummer (MPN): S-4609
Alle technischen Details zum Produkt
Technische Daten
Eingang
BNC×1: 3G/HD/SD-SDI-Eingang×1
Ausgang
BNC×2: 3G/HD/SD-SDI Schleifenausgang ×2
BNC ×1: Digitaler AES/EBU-Audioausgang ×1
6,35 mm ×2: Analoger Audioausgang (symmetrisch) ×2
Videoformat
SDI: 1080p (60 / 59.94 / 50), 1080i (60 / 59.94 / 50), 1080p (30 / 29.97 / 25 / 24 / 23.98), 1080psf (30 / 29.97 / 25 / 24 / 23.98), 720p (60 / 59.94 / 50), 480i (59.94), 576i (50)
Audio-Formate
Digitaler Ton: Typ: AES/EBU, Ausgangspegel: 5Vp-p, Abtastfrequenz: 48KHz
Analoges Audio: Maximaler Ausgangspegel: +24dbu, Bandbreite: 20Hz-20KHz
Allgemein
Leistung: ≤3W
Betriebsspannung: DC 6-18V
Arbeitsumgebung: Temperatur: 0°C-+50°C, Luftfeuchtigkeit: 10%-90%
Abmessungen: 98×84×29 mm
Nettogewicht: 235g
