Swit SDI Audio Embedder S-4610
Produktinfos
Produktinfos
Produkt Highlights
SDI Audio Embedder S-4610
- Tragbarer Audio-zu-SDI-Embedder
- 3G/HD/SD-SDI unterstützt
- Einbettung von Audio in 2 beliebige SDI-Kanäle der ersten 8-Kanal-Positionen
- AES/EBU-Audioeingang und -Einbettung
- 6,35 mm symmetrischer Audioeingang und Einbettung
- 2x SDI-Ausgang mit neu eingebetteter Audio
- Strom-/Eingangs-/Ausgangsstatusanzeige
- Pole-Tap 6-18V DC Stromeingang
- Robustes Aluminiumgehäuse
- Untere Schraubgewinde für die Installation
Der S-4610 ist ein tragbarer Mini-Konverter für SDI-Audio-Embedder, der digitales oder analoges Audio einbetten kann und SDI bis zu 3 Gb/s unterstützt. Er wird häufig in der Rundfunkproduktion und bei der professionellen Audio-/Videoumwandlung und -übertragung eingesetzt.

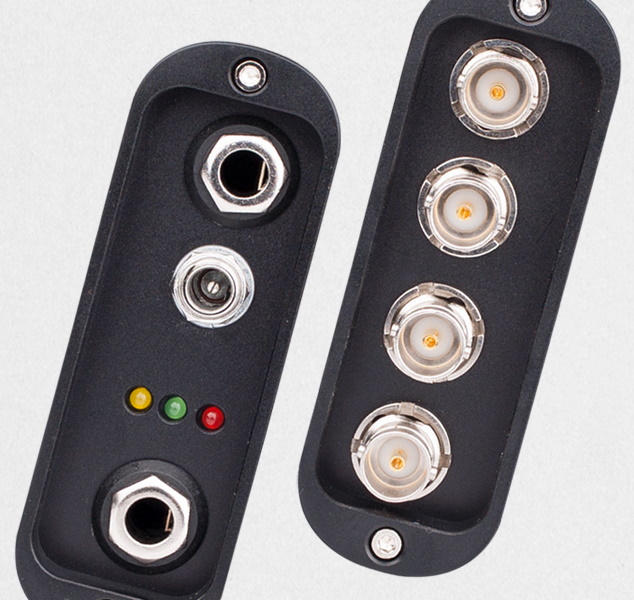

Eingang und Ausgang
Der S-4610 bietet:
- 1x 3G/HD/SD-SDI-Eingang
- 1x AES/EBU digitaler Audioeingang (2-Kanal)
- 2x analoger 6,35-mm-Audioeingang (symmetrisch)
- 2x Neuer eingebetteter 3G/HD/SD-SDI-Ausgang
*Wenn sowohl AES/EBU-Audio als auch analoge Audio angeschlossen ist, kann nur AES/EBU-Audio eingebettet werden.

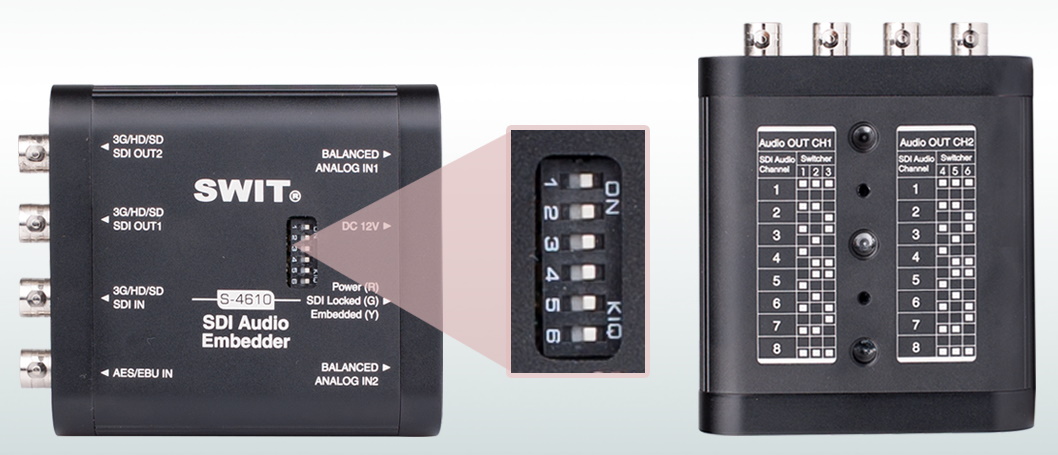

De-embed Kanalauswahl
Der S-4610 kann 2-Kanal-Audio an 2 beliebigen Positionen der ersten 8 SDI-Audiokanäle einbetten. Der Benutzer kann die Kanalnummer, die von den 6 Switchern eingebettet werden soll, auf der Vorderseite des Produkts auswählen.

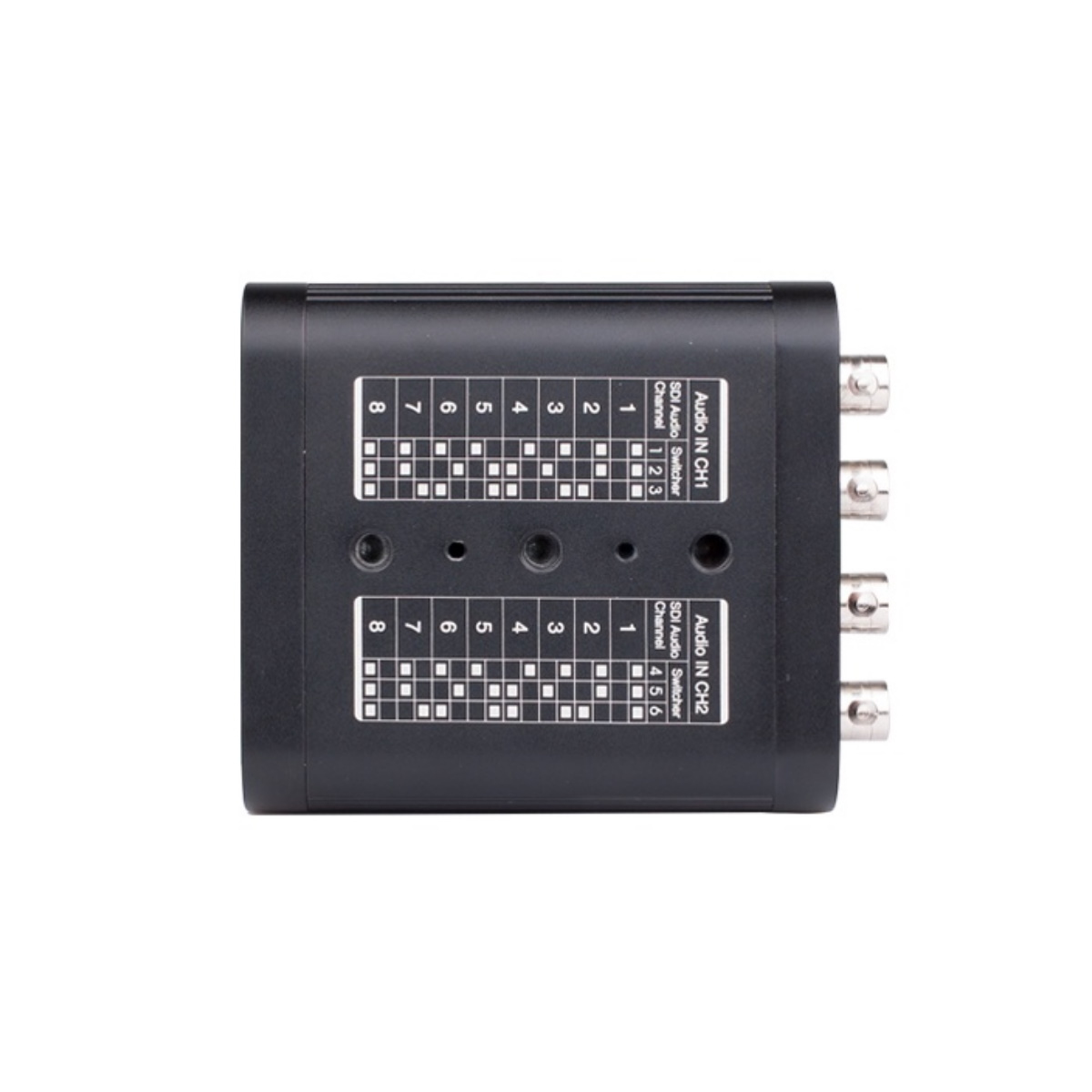

Auf der Rückseite des S-4610 findest Du die Beschreibung der 6 Umschalter als Referenz.

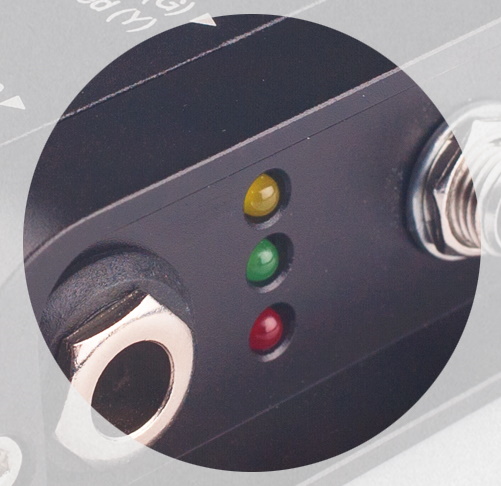

Status-Anzeigen
Der S-4610 verfügt über 3 LED-Anzeigen, mit denen Du überprüfen kannst, ob der Strom angeschlossen ist, ob der SDI-Eingang erkannt wird und ob neue SDI-Ausgänge eingebettet sind.

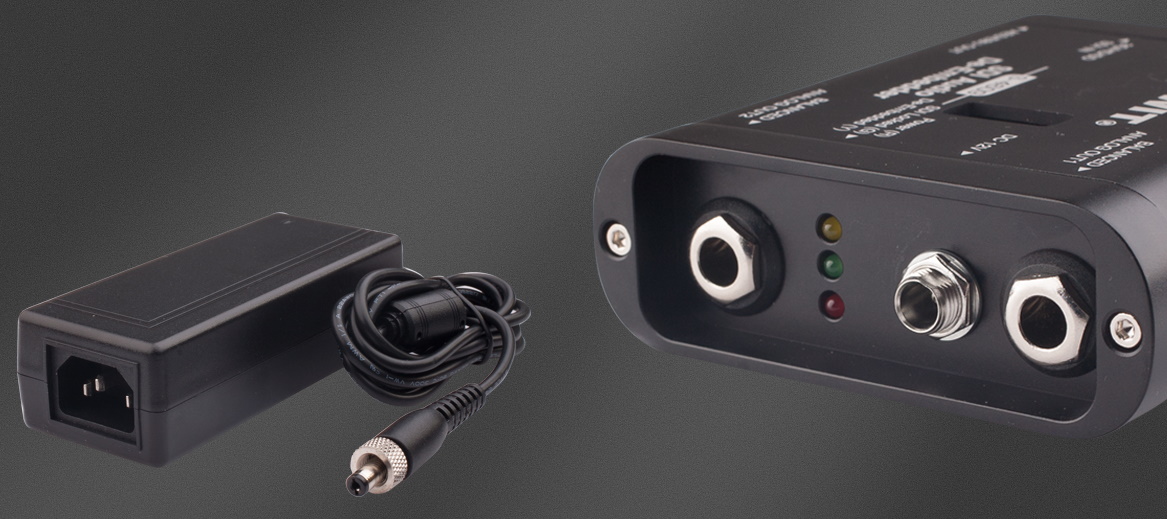

Stromzufuhr
Der Mini-Konverter wird über eine Pol-Tap-Gleichstrombuchse mit Strom versorgt. Im Lieferumfang ist ein AC-DC-Netzteil enthalten, Du kannst aber auch ein Gleichstromkabel von 6-18V-Batterien anschließen.

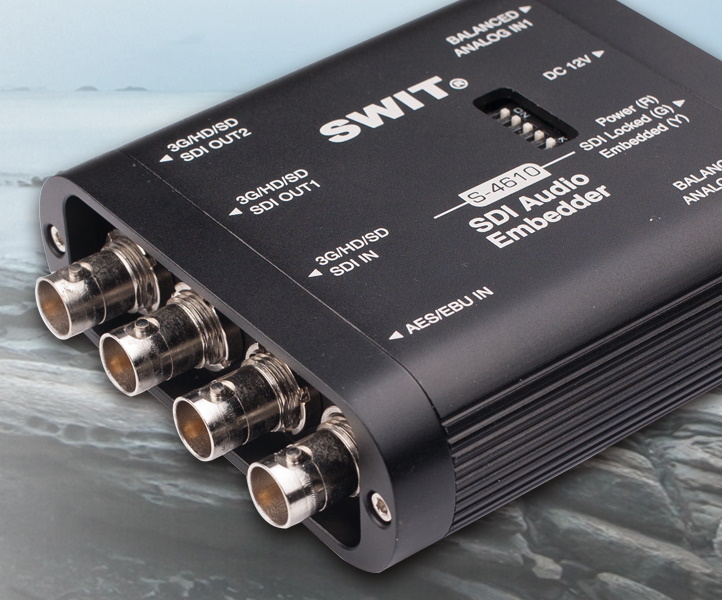

Strapazierfähiges Gehäuse
Das Gehäuse des Mini-Konverters S-4610 besteht aus einer Aluminiumlegierung, ist robust und schützt die Audio-/Videoanschlüsse effektiv.

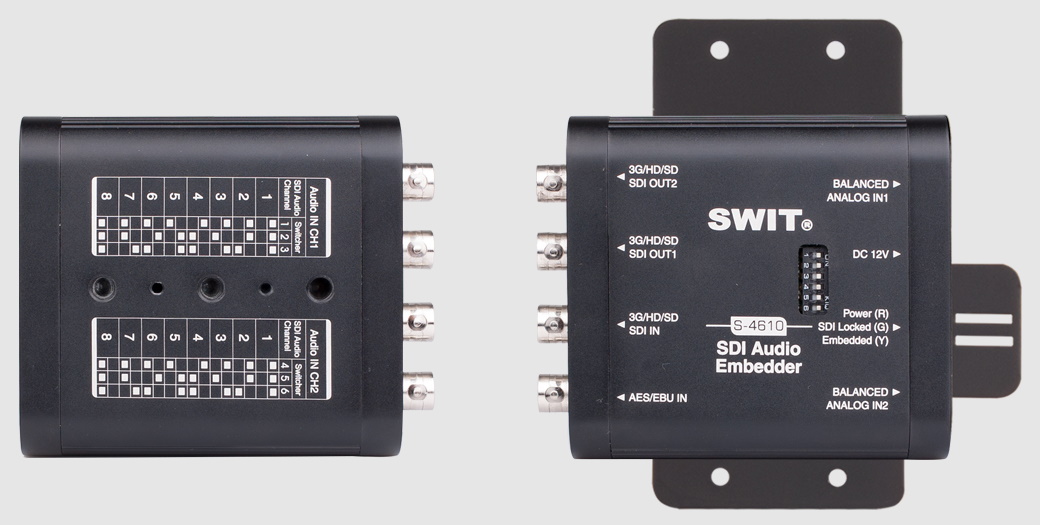

Installation
Der S-4610 verfügt über ein 1/4-Zoll-Gewinde an der Unterseite zur Befestigung an der Kamera und eine mitgelieferte Montageplatte zur Befestigung an der Wand und zum Anschluss der BNC-/Audiokabel.
Lieferumfang
- SDI Audio Embedder S-4610
- Montageplatte
- AC-DC Adapter
Spezifikationen
Spezifikationen
EAN/GTIN: 6948193501895
Herstellernummer (MPN): S-4610
Alle technischen Details zum Produkt
Technische Daten
Eingang
BNC×1: 3G/HD/SD-SDI-Eingang×1
BNC ×1: AES/EBU digital audio Eingang ×1
6.35mm ×2: Analog audio (balanced) Eingang ×2
Ausgang
BNC×2: 3G/HD/SD-SDI eingebettete Ausgabe ×2
Videoformat
SDI: 1080p (60 / 59.94 / 50), 1080i (60 / 59.94 / 50), 1080p (30 / 29.97 / 25 / 24 / 23.98), 1080psf (30 / 29.97 / 25 / 24 / 23.98), 720p (60 / 59.94 / 50), 480i (59.94), 576i (50)
Audio-Formate
Digitale Audio: Typ: AES/EBU, Ausgangspegel: 5Vp-p, Abtastfrequenz: 48KHz,
Analoge Audio: Maximaler Ausgangspegel: +24dbu, Bandbreite: 20Hz-20KHz
Allgemein
Leistung: ≤3W
Betriebsspannung: DC 6-18V
Arbeitsumgebung: Temperatur: 0°C-+50°C, Luftfeuchtigkeit: 10%-90%
Abmessungen: 98×84×29 mm
Nettogewicht: 235g
