Roland VR-120HD direct Streaming AV Mixer
Produktinfos
Produktinfos
Produkt Highlights

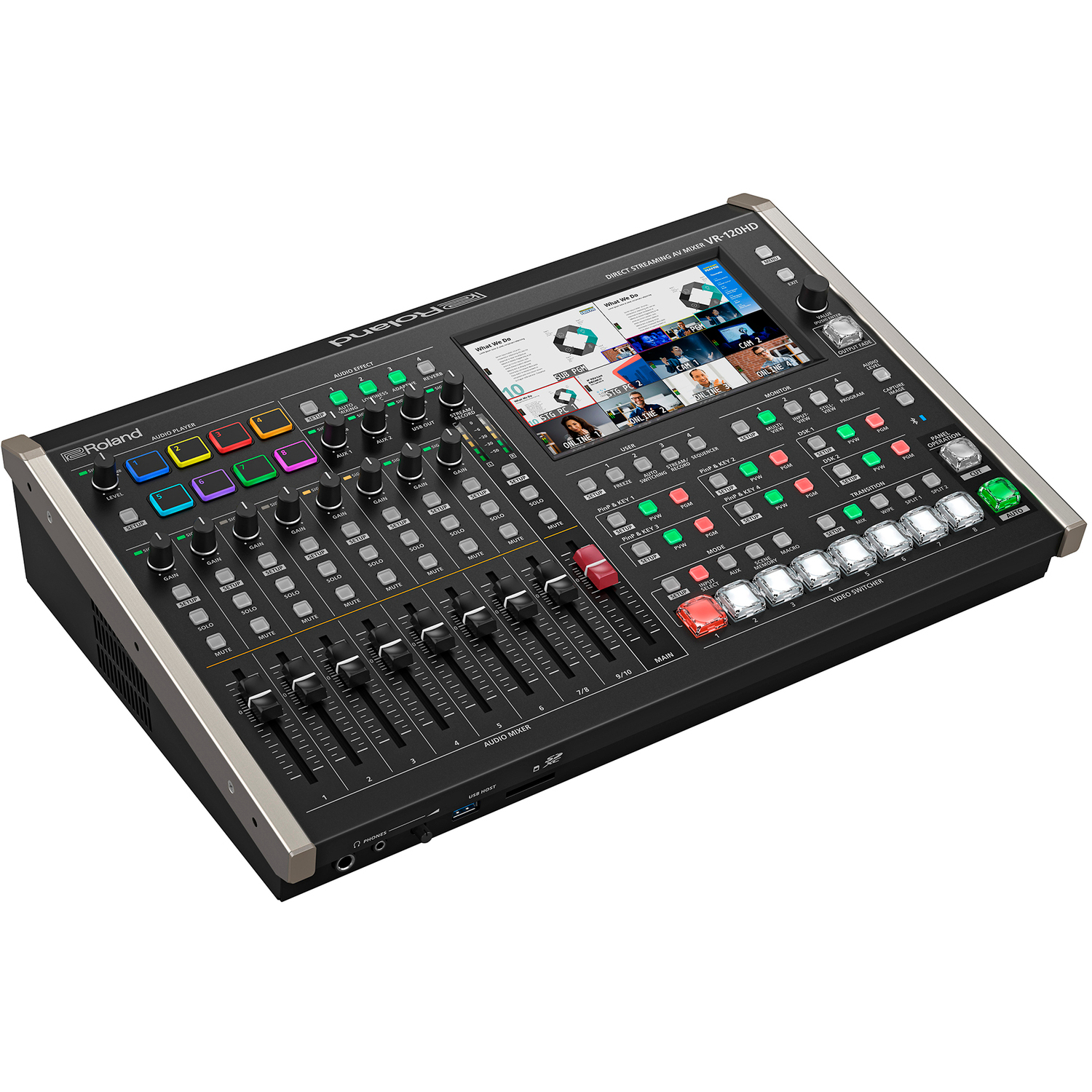

Roland VR-120HD direct Streaming AV Mixer
- Sechs 3G-SDI-Eingänge mit Frameraten-Konvertierung
- Sechs 1080p-HDMI-Eingänge mit Frameraten-Konvertierung und Echtzeit-Scalern
- Unterstützung von Kino- und TV-Frameraten
- Acht Ausgänge: 3x SDI, 3x HDMI, USB-C Streaming und ein eigenständiger Direct-Streaming-Ausgang
- Sieben wählbare Ausgangsmodi: Program, Sub-Program, Aux, Preview + drei Multiview-Optionen
- Digitaler 42-Kanal-Audiomixer mit modernen Effekten und Signalverarbeitung
- 16 Standbild-Speicherslots für Bildschirmaufnahmen oder das Hochladen von BMP-, JPEG- und PNG-Bilddateien über den Alphakanal in den internen, nichtflüchtigen Speicher
- Erweiterte Livestreams durch das Abspielen von Soundeffekten, Standbildern und Videoquellen von einer SDXC-Karte
- Audio-Player-Funktion mit acht Triggerpads und integriertem Speicher für 16 Audiodateien
- PTZ-Steuerung für 12 Kameras, unterstützt zahlreiche Hersteller und Steuerungsprotokolle
- Großer 7''-Touchscreen mit grafischem Menü
- Erweiterte Gerätesteuerung über Bluetooth, USB, RS-232 und LAN
- Remote-Control-Software verfügbar für iPad, macOS und Windows
- Kamera-Tallylicht: kabellos oder kabelgebunden
Ein Operator, mehrere Zuschauergruppen
Mit dem VR-120HD Direct Streaming AV-Mixer kann ein einzelner Operator problemlos hybride Live- und Online-Produktionen ohne zusätzliche externe Geräte und Personal realisieren. Mit seiner Vielzahl an Audio- und Video-Eingängen, dem großen Touchscreen und intuitiven Bedienelementen stellt das mobile Multitalent alle Werkzeuge für mittelgroße Produktion bereit. Die umfangreichen Roland AV-Funktionen vereinfachen anspruchsvolle Aufgaben durch individuell anpassbare Workflows, weitreichende Automatisierungsfunktionen, die Fernsteuerung von PTZ-Kameras, Makrosequenzen auf Knopfdruck, das Streamen über LAN und USB und vieles mehr.
Maßgeschneiderte Erlebnisse für Live- und Online-Publikum
Mit den flexiblen Videofunktionen des VR-120HD lassen sich die vielfältigen Anforderungen an Präsentationen live während der Veranstaltung umsetzen. Über acht Cross-Points lassen sich unterschiedliche Quellen zuweisen, darunter Live-Videoeingänge, Standbilder und Videoclips. Durch den Abruf von Szenen werden Kameras und/oder Computerquellen nach Priorität ausgewählt. Zudem lassen sich Kompositionsebenen bei Bedarf mehreren Bussen zuweisen, um individuelle Feeds sowohl für ein Live- als auch für ein Online-Publikum zu erstellen.
HDMI- und SDI-Eingänge
Der VR-120HD bietet HDMI-Anschlüsse für Standard-AV-Geräte sowie SDI-Eingänge für lange Kabelwege und High-End-Kameras. Auf diese Weise lassen sich sechs HDMI-Quellen und sechs SDI-Quellen nahtlos in Full HD mit unterschiedlichen Bildraten und Farbräumen im Broadcast- und Kinostandard kombinieren. Sämtliche HDMI-Eingänge verfügen über integrierte Scaler mit EDID- und HDCP-Unterstützung, um vom Kunden mitgebrachte Quellen wie Computer, Tablets, Smartphones, Spielekonsolen und ältere 4:3-Geräte problemlos anschließen zu können.

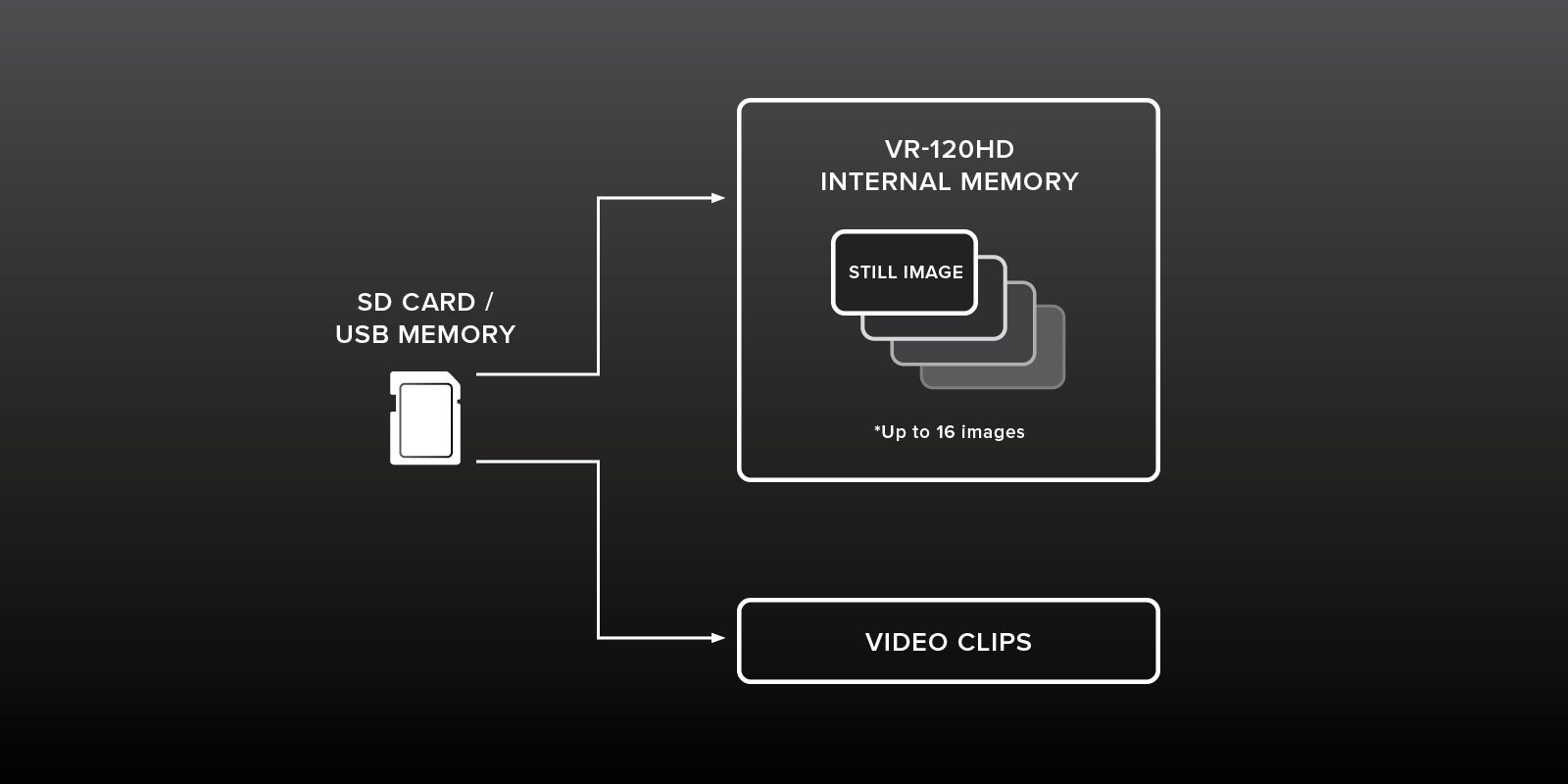

Integrierte Wiedergabe von Standbildern und Videoclips
Dank der integrierten Unterstützung für Grafiken und die Videowiedergabe lassen sich Events noch attraktiver gestalten. Anwender können Standbilder beim Wechsel zwischen einzelnen Sprechern aufrufen, Grafiken in Pausen einblenden oder PNG-Dateien verwenden, um dynamische Bauchbinden zu erstellen. Der integrierte Videoplayer ermöglicht das Starten von Videoclips direkt von der SDXC-Karte, ohne ein externes Zuspielgerät anschließen zu müssen.

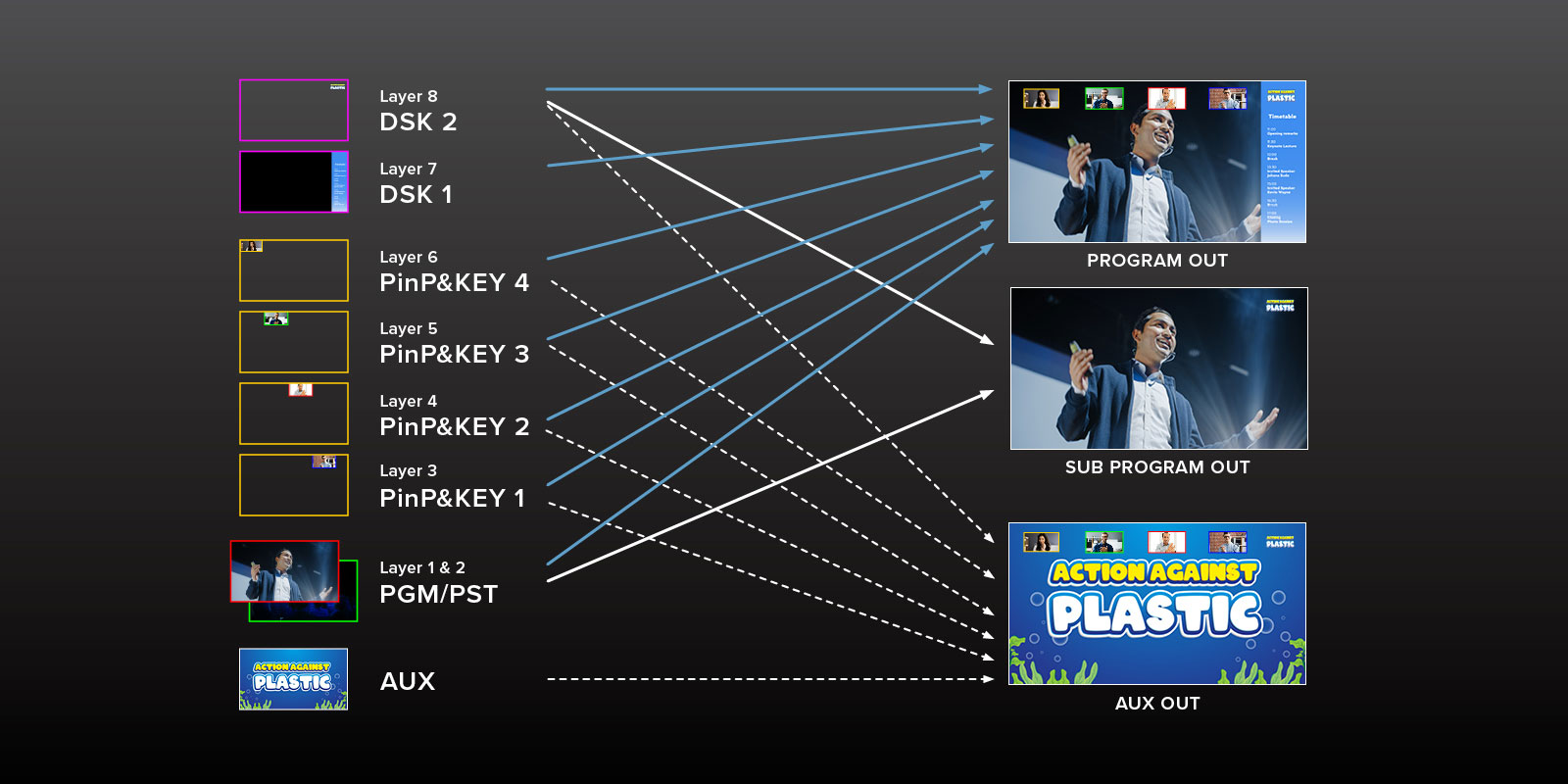

Layer und Keyer
Videoeffekte und Grafiken sind unverzichtbare Bestandteile, um Produktionen aufzuwerten. Die Effektengine des VR-120HD bietet acht Kompositionslayer, die sich den Programm-, Sub-Programm- und Aux-Ausgängen zuweisen lassen, um die Zuschauer stets mit visuell ansprechenden Inhalten zu versorgen. Mit bis zu vier Bild-in-Bild-Fenstern, zwei Downstream-Key-Layern inklusive Unterstützung für PNG-Bilder mit Transparenz sowie externen Keyern lassen sich die kreativen Anforderungen jedes Kunden abdecken. Ein Beispiel:
Layers 1-2—Beginne mit mischbaren Live-Background-Video-Layern.
Layers 3-6—Platziere zwei Bild-in-Bild-Layer oder Chroma/Luminance-Key-Effekte.
Layers 7-8—Füge zwei Downstream-Keyer mit Fill- und Key-Eingängen hinzu.

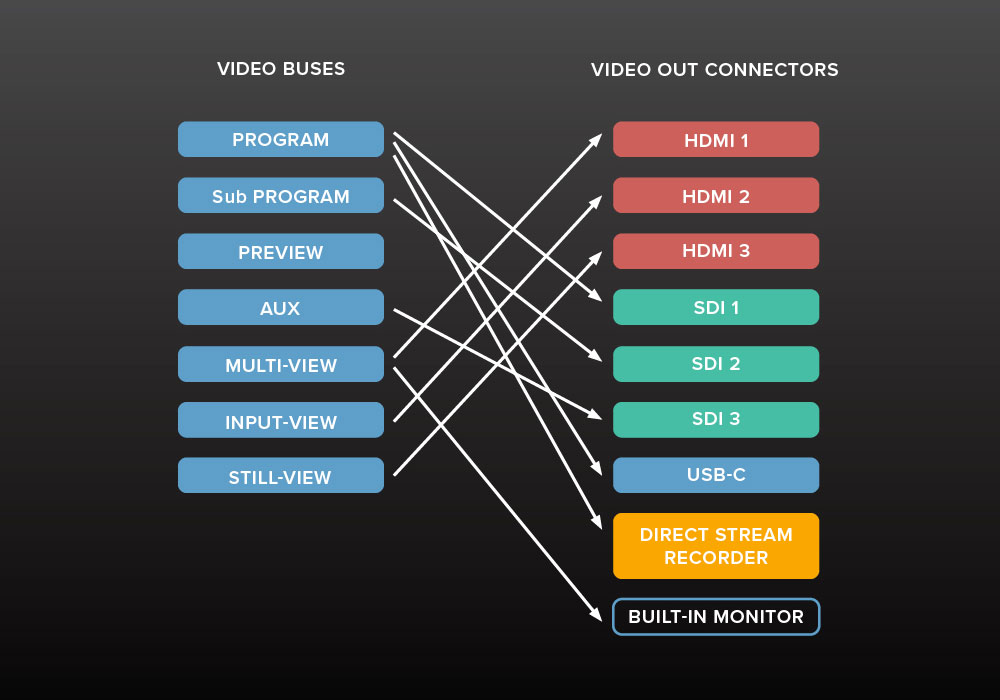

Vielseitige Videoausgänge
Mit seinen zahlreichen frei zuweisbaren Ausgängen – je drei SDI- und HDMI-Ausgänge, ein USB-C Streaming- und ein Ethernet-Streaming-Ausgang – fungiert der VR-120HD als High-End-Videomatrix. Auf diese Weise lassen sich Programm-Bildschirme, Aux-Monitore, Multiview-Bildschirme und Online-Übertragungen gleichzeitig mit Inhalten versorgen. Für die Aufnahme der Präsentation auf einer SDXC-Karte steht zudem ein weiterer Ausgang zur Verfügung.
Professioneller digitaler Audio-Mixer
Der VR-120HD Video-Switcher bietet die leistungsstärksten Audio-Funktionen in seiner Klasse und spart so die Kosten für ein separates Mischpult und den Tontechniker. Insgesamt stehen 42 Audiokanäle zur Verfügung, inklusive zahlreicher Signalverarbeitungswerkzeuge, I/O-Routingoptionen und Automationsfunktionen.

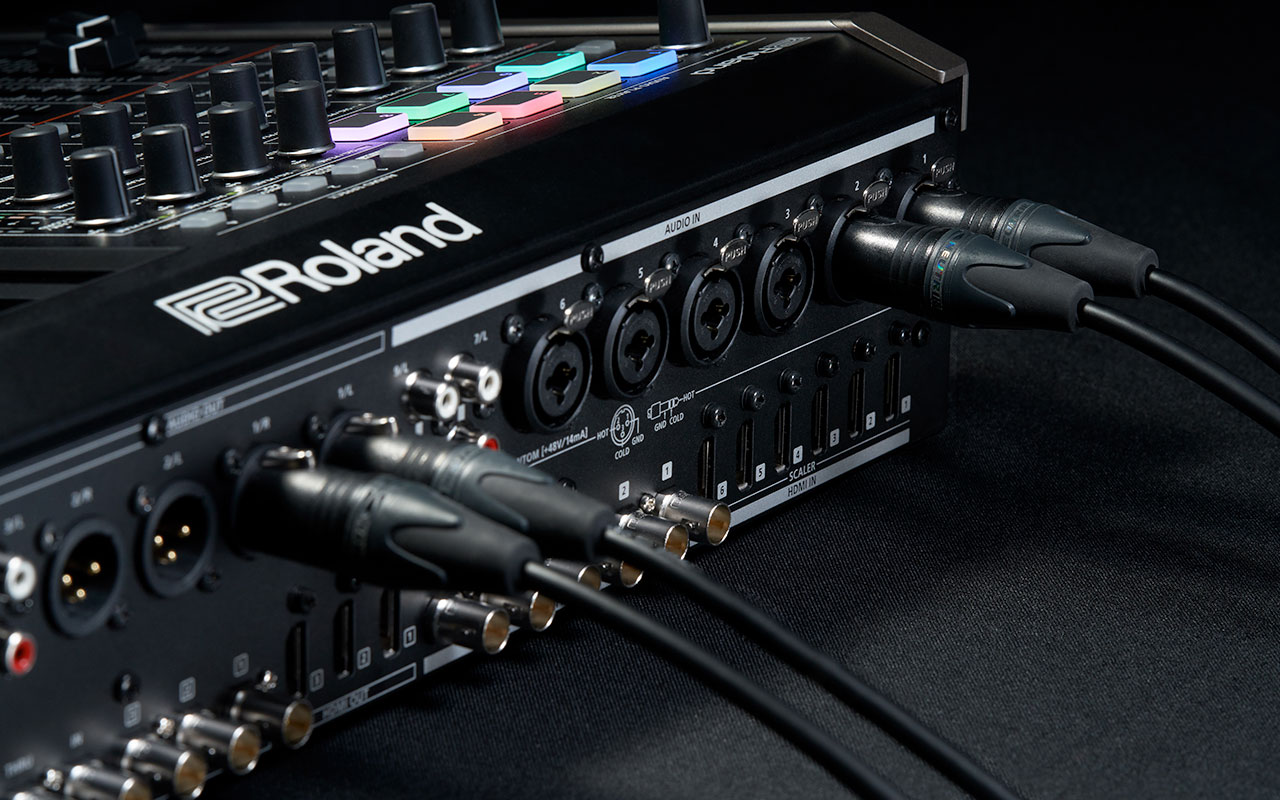

Mehrkanalige analoge und digitale Audioeingänge
Der VR-120HD verfügt über sechs symmetrische Audioeingänge mit XLR/6,3 mm Klinke Kombianschlüssen, hochwertigen Mikrofonvorverstärkern und Phantomspeisung. Weiterhin stehen vier Cinch-Eingänge für Geräte mit Linepegel bereit. Über die HDMI-, SDI- und USB-Eingänge lassen sich eingebettete digitale Audiosignale verarbeiten. Das Audio-Streaming von einem Mobilgerät erfolgt kabellos via Bluetooth.

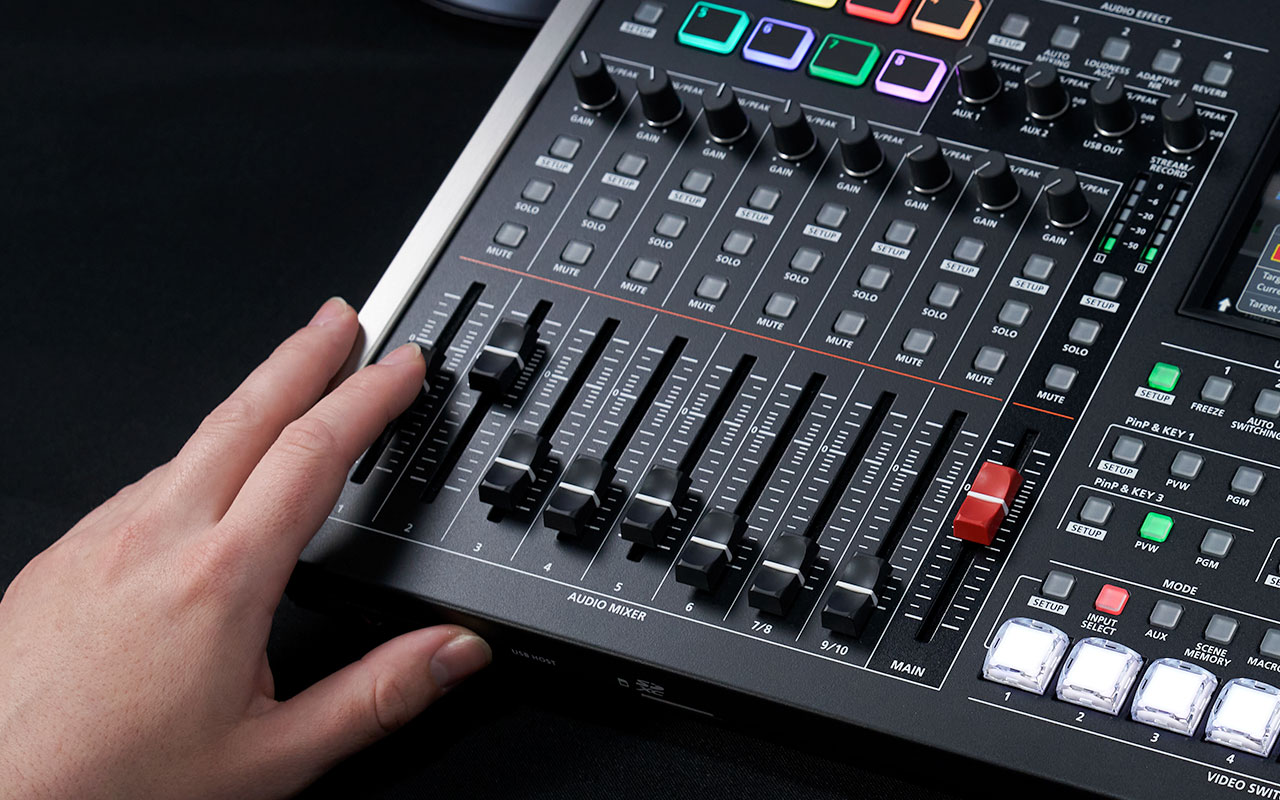

Leistungsfähige Mixing-Werkzeuge
Über die acht zuweisbaren Fader des VR-120HD haben Anwender die direkte Kontrolle über ihre wichtigsten Audioquellen. Für den Einsatz mehrerer Vortragsredner oder Moderatoren steht zudem die Auto-Mixing-Funktion bereit, die für eine gleichmäßige Mischung der einzelnen Mikrofone sorgt. Durch das Priorisieren einzelner Eingänge werden die restlichen Signale automatisch im Pegel abgesenkt, sobald eine Person zu sprechen beginnt.

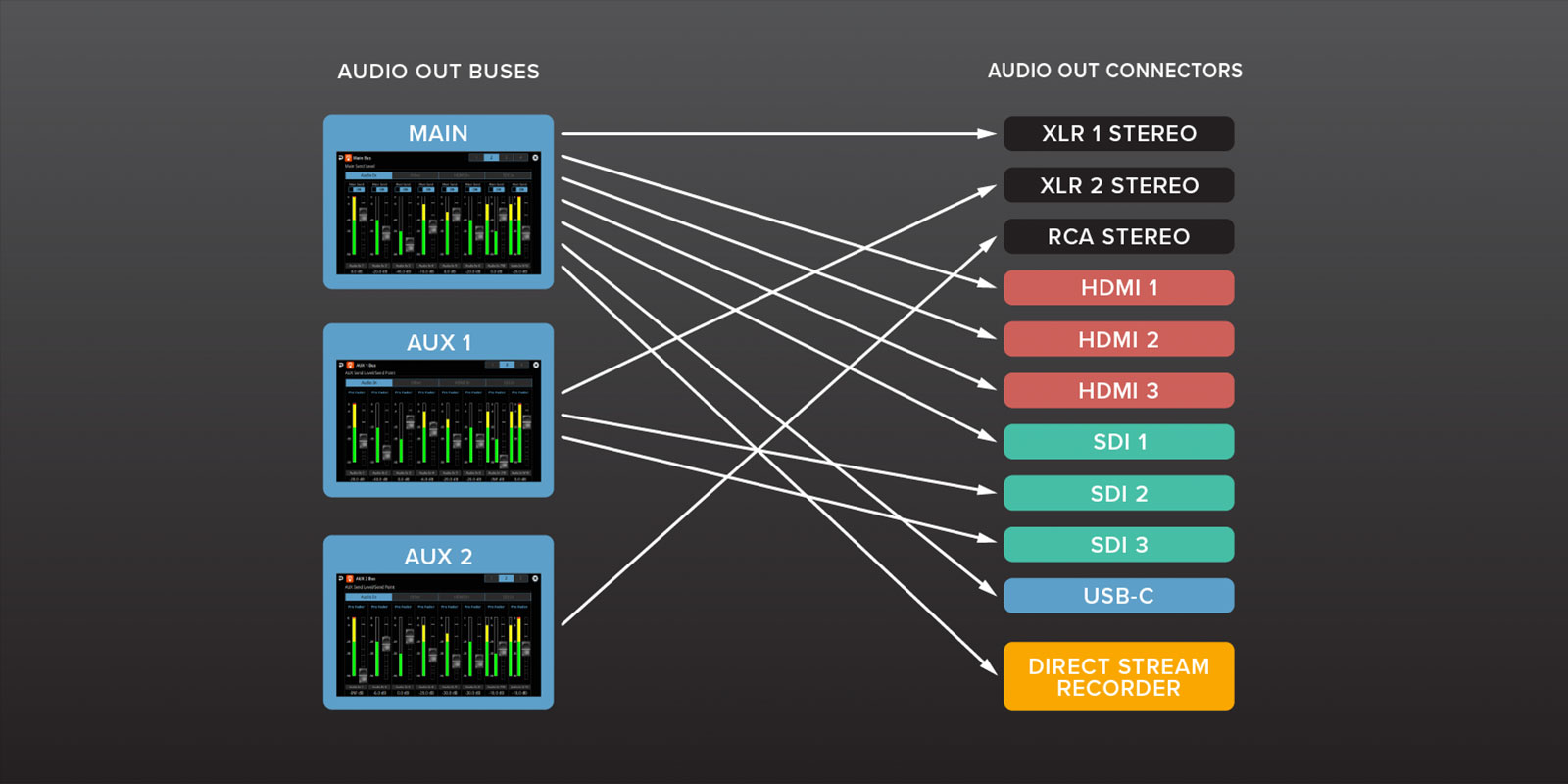

Individuelle Mixe für jedes Publikum
Zwei AUX-Audio-Busse ermöglichen das Erstellen individueller Mischungen für eine Vielzahl von Anwendungen. So lässt sich zum Beispiel ein Monitor-System für Live-Musiker auf der Bühne bespielen, während für den Livestream ein separater Mix zum Einsatz kommt, der unabhängig vom Programm vor Ort ist. Das flexible Routing ermöglicht das freie Zuweisen der Mix- und AUX-Busse auf die beiden XLR-Stereoausgänge, den Cinch-Stereoausgang, die USB- und Stream/Record-Ausgänge sowie die HDMI- oder SDI-Ausgänge.

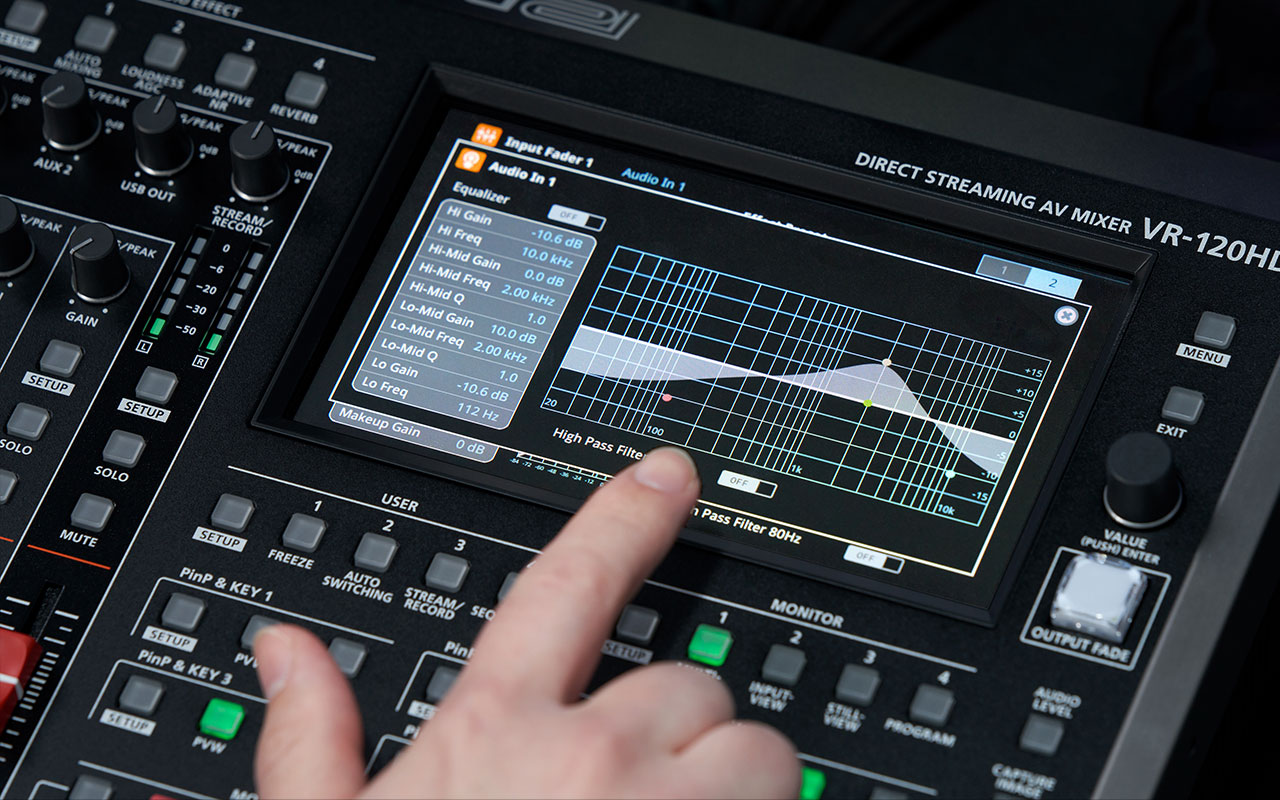

Soundgestaltung
Der VR-120HD kombiniert die Leistungsfähigkeit moderner digitaler Audiokonsolen mit umfangreichen Roland Effekten. Neben der EQ- und Dynamikbearbeitung in allen Ein- und Ausgängen stehen ein hochwertiger Reverb für Musikanwendungen und diverse Spezialeffekte zur Verfügung. Darüber hinaus können Anwender auf spezialisierte Werkzeuge zum schnellen Lösen von Audioproblemen zurückgreifen, zum Beispiel die automatische Feedback-Unterdrückung für Bühnenmikrofone oder die adaptive Rauschunterdrückung zur Reduzierung von Hintergrundgeräuschen und Brummen.

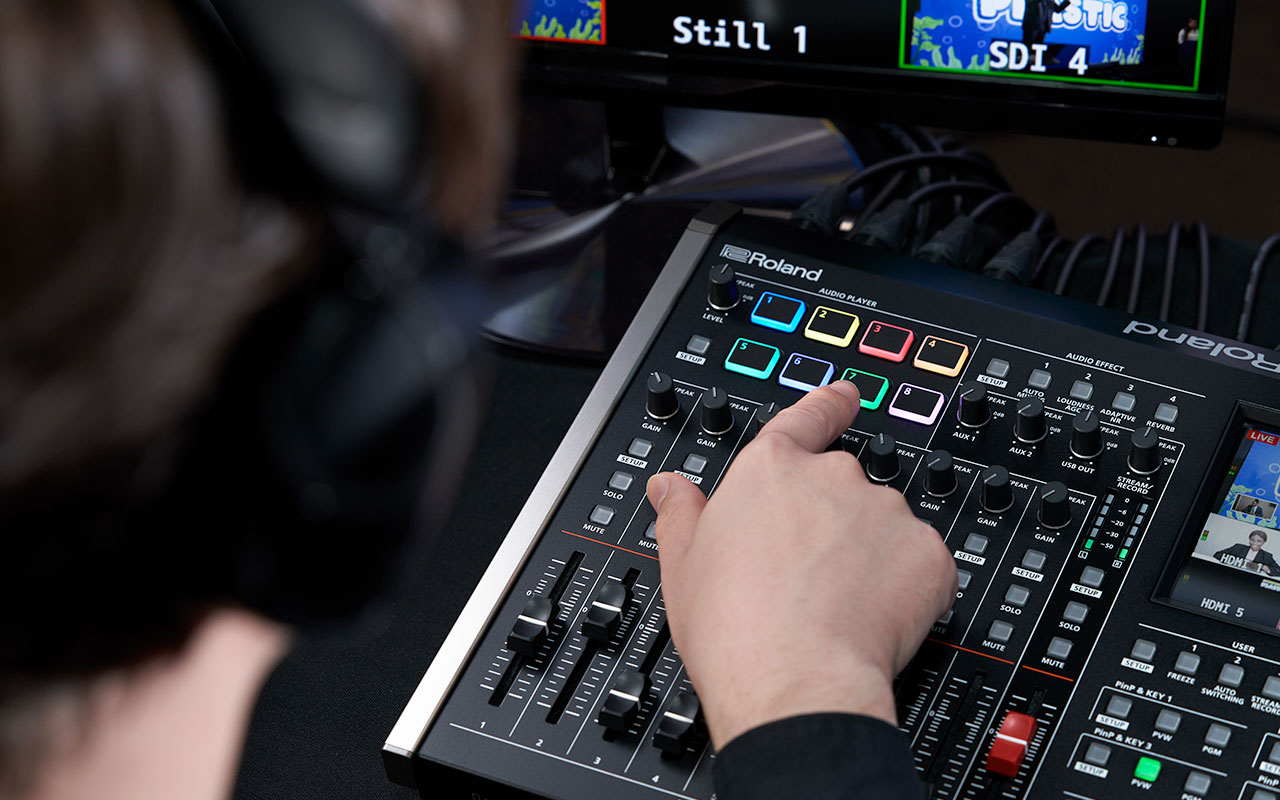

Audio auf Abruf
Mit dem innovativen Audio-Player-Bereich des VR-120HD und den acht zuweisbaren Pads lassen sich Veranstaltungen schnell und einfach durch individuelle Sounds aufwerten. So können Operator auf Knopfdruck Soundeffekte, Durchsagen, Countdowns im E-Sport oder Titelmelodien beim Auftritt eines Sprechers abspielen – der Fantasie sind keine Grenzen gesetzt.
Streaming via Ethernet und USB & integrierte Aufnahme
Kunden erwarten eine flüssige, störungsfreie Übertragung. Mit seinen modernen Technologien sorgt der VR-120HD für reibungslose Livestreams auf den beliebtesten Plattformen. Dank der Unterstützung von Direkt-Streaming via Ethernet und Computer-Streaming über USB können Anwender Präsentationen in höchster Qualität für jedes Publikum bereitstellen. Zudem lassen sich Shows parallel auf einer SDXC-Karte aufzeichnen und für eine spätere Veröffentlichung nutzen.
Streaming über LAN: sicher und zuverlässig
Die leistungsfähigen LAN-Streaming-Funktionen des VR-120HD ermöglichen die direkte Verbindung mit Twitch, Facebook und anderen Plattformen, ohne einen separaten Computer zu benötigen. Die Adaptive Bitrate Funktion überwacht die Qualität der Netzwerkverbindung und passt die Bitrate des Streams automatisch an, um Unterbrechungen aufgrund von Problemen mit der Bandbreite zu vermeiden. Zudem steht ein einstellbares Safety Delay bereit, um bei ungeskripteten Events auf Nummer sicher zu gehen und zu verhindern, dass anstößige oder beleidigende Inhalte übertragen werden.
Separate Streaming-Kanäle über LAN
Durch das Kodieren und Ausspielen von Ethernet-Livestreams auf zwei unabhängigen Kanälen auf der gleichen Plattform können Anwender ein noch größeres Publikum erreichen. Alternativ lässt sich der zweite Kanal auch für die lokale Backup-Erstellung in Echtzeit verwenden. Zudem ist es sogar möglich, ein Mobiltelefon mit 4G- oder 5G-Datentarif als primäre Streaming-Verbindung oder als redundantes Backup zu nutzen.

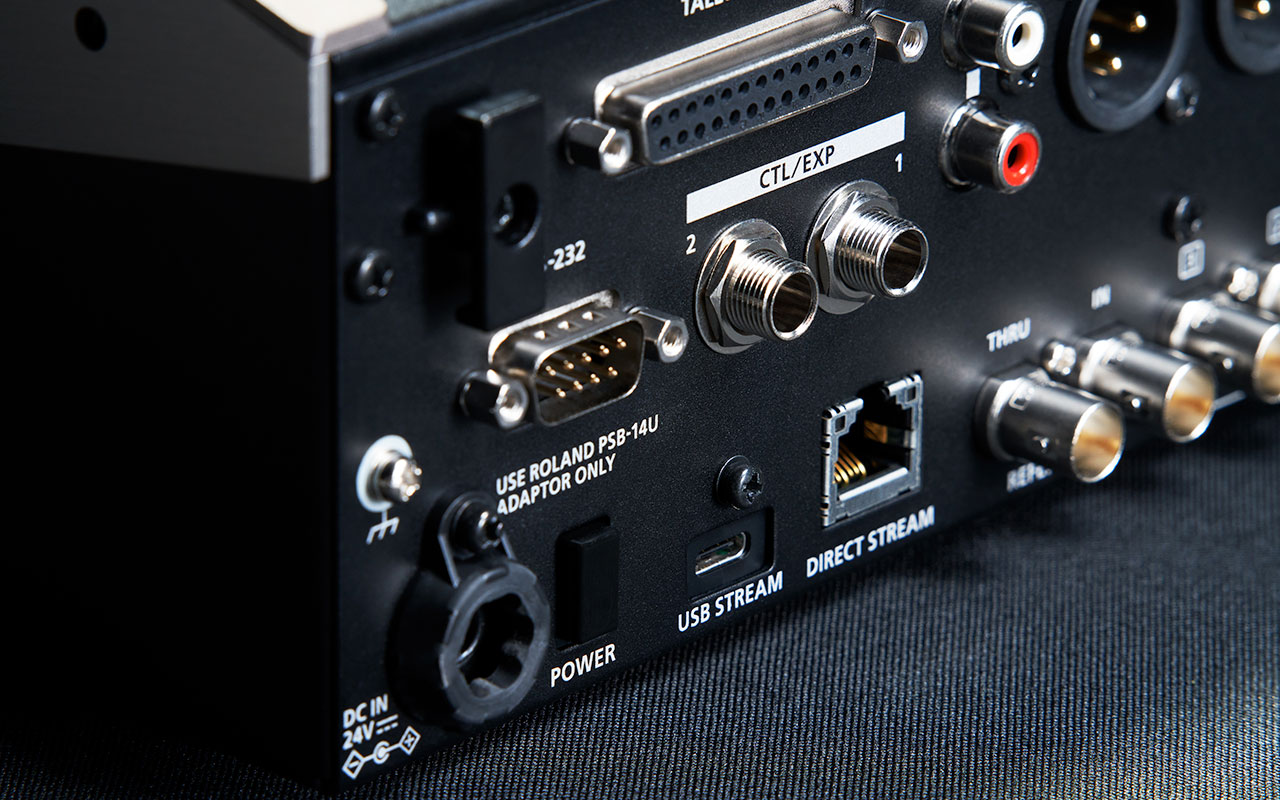

USB-C Streaming mit bis zu 60 FPS
Über USB lassen sich Full-HD-Streams für jedes Zielpublikum auf einen Computer übertragen. Die USB-C Schnittstelle nutzt die gleiche Plug-and-Play-Technologie wie Webcams*. Auf diese Weise lassen sich Streams aus Zoom, Microsoft Teams oder anderen Plattformen, die eine Webcam als Quelle akzeptieren, unmittelbar starten.
*Kompatibel mit USB Video Class (UVC) und USB Audio Class (UAC) YUY2 (unkomprimiert) und Motion JPEG (komprimiert) Formate werden unterstützt.

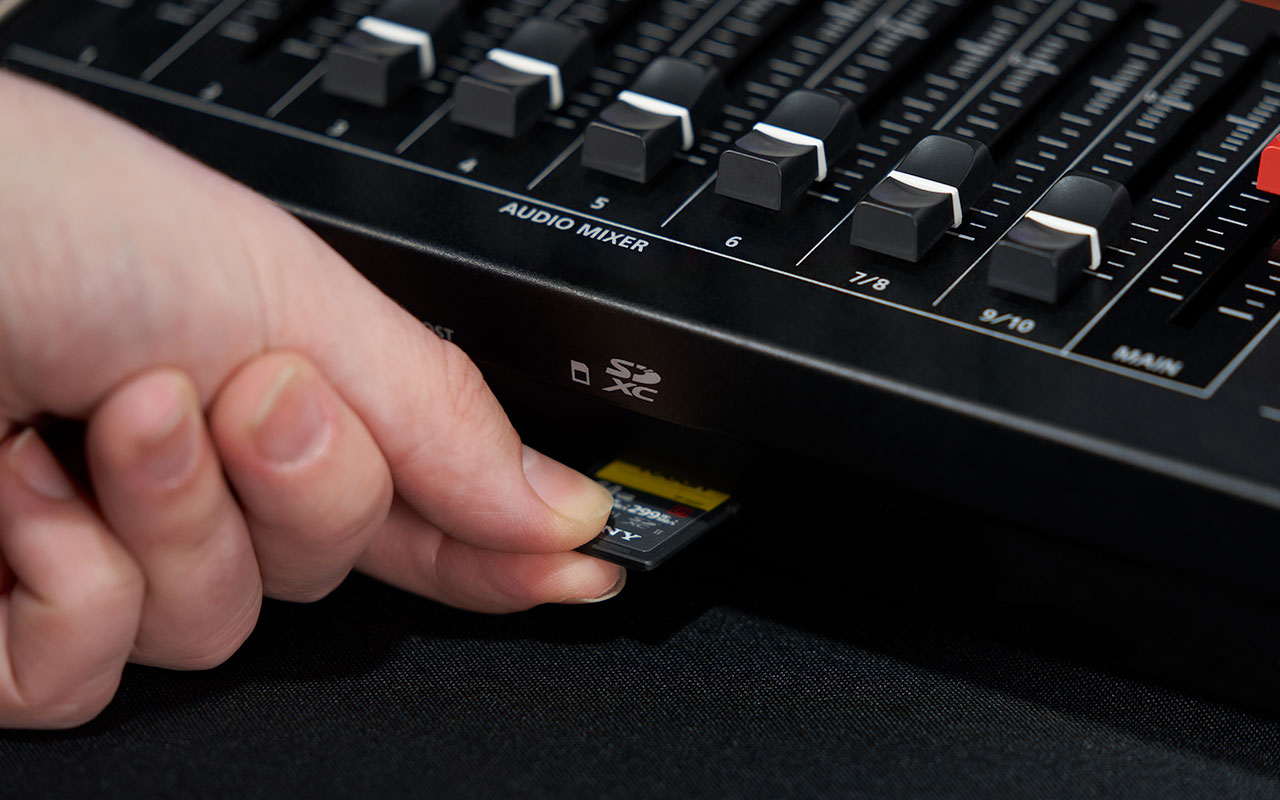

Aufnahme auf SDXC-Karte
Der integrierte Recorder des VR-120HD ermöglicht den Mitschnitt einer Veranstaltung auf einer SDXC-Karte. Auf diese Weise erhalten Kunden bei Bedarf eine H.264 MP4-Videodatei* für die Nachbearbeitung und Verbreitung. Außerdem lassen sich separate WAV-Audio-Stereospuren aufzeichnen, um diese für Podcasts und weitere Audioanwendungen zu verwenden. Darüber hinaus ist es möglich, Standbilder von jedem Video-Ausgangsbus auf dem internen Speicher zu erstellen und im Anschluss auf die SDXC-Karte zu übertragen.
*Die Aufnahme-Bitrate ist identisch mit der Livestream-Encoding-Bitrate.
Volle Kontrolle über jede Produktion
Über seine Hardware-Regler, Fader und Taster ermöglicht der VR-120HD die direkte Steuerung grundlegender Funktionen. Zudem bietet das 7''-Touchdisplay schnellen Zugriff auf erweiterte Parameter und Einstellungen. Mit den Funktionen für Szenen, Makros und Sequenzen lassen sich Workflows noch reibungsloser gestalten. So können Anwender etwa komplexe Abläufe im Vorfeld programmieren und während des Events auf einfache Weise auslösen.
Schnelles Abrufen komplexer Kompositionen
Mit nur wenigen Tastendrücken lassen sich eigene Looks speichern und wieder abrufen. In Kombination mit der fortschrittlichen Effektengine ermöglichen die 32 Scene-Speicher übergangslose Wechsel. Zudem lässt sich der Übergang aller Kompositionslayer auf dem Programmausgang synchronisieren. Mit den 100 Makros können Anwender zudem komplexe Aktionsketten erstellen und ausführen, darunter Switching, DSK Ein/Aus, Audiomix-Anpassungen, PTZ-Kamerafahrten und vieles mehr.
Magische Sequenzen
Mit dem Sequencer des VR-120HD lassen sich perfekt getimte Cues erstellen, was den Einsatz von Presets und Makros noch wirkungsvoller macht. Der Sequencer ermöglicht die Aufnahme von bis zu 1.000 Schritten. Jeder einzelne Schritt kann dabei sowohl Presets als auch Makros enthalten. Nach dem Einrichten der Cues in der Sequenzliste lassen sich diese der Reihe nach auslösen, was zu einem stressfreien Produktionsablauf beiträgt.
Automatisches Umschalten und Mischen
Sobald sich mehrere Redner auf der Bühne befinden, müssen Operator das Geschehen im Blick behalten und Audio- sowie Videosignale gleichzeitig umschalten. Durch seine Automationsfunktionen für die Videoumschaltung und den Audio-Mix vereinfacht der VR-120HD komplizierte Arbeitsabläufe und trägt so zu einem störungsfreien Zuschauererlebnis bei.
PTZ-Kamerasteuerung
PTZ-Kamera-Roboter (Pan, Tilt, Zoom) umgehen die Notwendigkeit, mehrere Operatoren einsetzen zu müssen und ermöglichen so Produktionen in Broadcast-Qualität. Zudem lassen sich die Kameras dank ihrer kompakten Größe dezent und flexibel an unterschiedlichsten Orten platzieren. Der VR-120HD unterstützt Kameramodelle von Canon, JVC, Panasonic, Sony, PTZOptics, Avonic sowie VISCA-kompatible PTZ-LAN-Kameras. Dabei können diverse Marken und Modelle problemlos kombiniert werden, um bis zu 12 PTZ-Kameras gleichzeitig zu steuern.
Umfassende Fernsteuerung
Der VR-120HD unterstützt die Erweiterung des eigenen Workflows durch spezifische Software-Anwendungen und eine Vielzahl von Remote-Geräten.
Lieferumfang
- VR-120HD direct Streaming AV Mixer
- Netzadapter
- Netzkabel
- 2x Rack-Montagewinkel
- 6x Schraube für den Rack-Montagewinkel
- Anleitung zur Inbetriebnahme
- Merkblatt "SICHERER GEBRAUCH DES GERÄTS"
Spezifikationen
Spezifikationen
EAN/GTIN: 4957054519285
Herstellernummer (MPN): VR-120HD
Alle technischen Details zum Produkt
Technische Daten:
Video
Videoverarbeitung: 4:2:2 (Y/Pb/Pr), 8-Bit
Anzahl der Videokanäle: 12 Kanäle
Videoeingangsformate
HDMI IN 1--6: 480/59.94i, 480/59.94p, 720/59.94p, 1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *1, 576/50i, 576/50p, 720/50p, 1080/50i, 1080/50p, 1080/25p *2, 1080/23.98p, 1080/24p, VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz), WXGA (1280 x 800/60 Hz), SXGA (1280 x 1024/60 Hz), FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz), UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
* Die Bildwiederholfrequenz ist der Maximalwert der jeweiligen Auflösung.
* Entspricht CEA-861-E, VESA DMT Version 1.0 Revision 11.
* 1920 x 1200/60 Hz: Reduzierte Austastung
* Das eingehende Zeilensprung-Videosignal wird durch interne Verarbeitung in ein progressives Videosignal umgewandelt.
*1 Bildfrequenz = 59,94 Hz, 60 Hz
*2 Bildfrequenz = 50 Hz
SDI IN 1--6: 720/59.94p *1, *3, 720/50p *1, *4, 1080/59.94i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p *2, *3, 1080/50i, 1080/50p, 1080/25p *2, *4, 1080/23.98p, 1080/24p *2
* Das Zeilensprung-Videosignal wird durch interne Verarbeitung in ein progressives Videosignal umgewandelt.
*1 Ausgabeformat = 720p
*2 Ausgangsformat = 1080i oder 1080p
*3 Bildfrequenz = 59,94 Hz, 60 Hz
*4 Bildfrequenz = 50 Hz
Video-Ausgangsformate
HDMI OUT 1--3, SDI OUT 1--3: 720/59.94p *1, *4, 720/60p *1, *5, 720/50p *1, *8, 1080/59.94i *2, *4, 1080/60i *2, *5, 1080/50i *2, *8, 1080/59.94p *3, *4, 1080/60p *3, *5, 1080/29.97p *3, *6, 1080/30p *3, *7, 1080/50p *3, *8, 1080/25p *3, *9, 1080/23.98p *3, *10, 1080/24p *3, *11
*1 Ausgabeformat = 720p
*2 Ausgabeformat = 1080i
*3 Ausgangsformat = 1080p
*4 Bildfrequenz = 59,94 Hz
*5 Bildfrequenz = 60 Hz
*6 Bildfrequenz = 29,97 Hz
*7 Bildfrequenz = 30 Hz
*8 Bildfrequenz = 50 Hz
*9 Bildfrequenz = 25 Hz
*10 Bildfrequenz = 23,98 Hz
*11 Bildfrequenz = 24 Hz
USB STREAM: 1080/59.94p, 720/59.94p, 640 x 480/59.94p *1, 1080/60p, 720/60p, 640 x 480/60p *2, 1080/29.97p, 720/29.97p, 640 x 480/29.97p *3, 1080/30p, 720/30p, 640 x 480/30p *4, 1080/50p, 720/50p, 640 x 480/50p *5, 1080/25p, 720/25p､640 x 480/25p *6, 1080/23.98p, 720/23.98p､640 x 480/23.98p *7, 1080/24p, 720/24p､640 x 480/24p *8
*Unkomprimiertes Format (YUY2) und komprimiertes Format (Motion JPEG) werden unterstützt.
*1 Bildfrequenz (USB-Ausgang) = 59,94 Hz
*2 Bildfrequenz (USB-Ausgang) = 60 Hz
*3 Bildfrequenz (USB-Ausgang) = 29,97 Hz
*4 Bildfrequenz (USB-Ausgang) = 30 Hz
*5 Bildfrequenz (USB-Ausgang) = 50 Hz
*6 Bildfrequenz (USB-Ausgang) = 25 Hz
*7 Bildfrequenz (USB-Ausgang) = 23,98 Hz
*8 Bildfrequenz (USB-Ausgang) = 24 Hz
Stream- und Aufnahmeformate: 720/59.94p *1, *3, 720/60p *1, *4, 720/50p *1, *7, 1080/59.94p *2, *3, 1080/60p *2, *4, 1080/29.97p *2, *5, 1080/30p *2, *6, 1080/50p *2, *7, 1080/25p *2, *8, 1080/23.98p *2, *9, 1080/24p *2, *10
*1 Ausgabeformat = 720p
*2 Ausgabeformat = 1080p
*3 Bildfrequenz (Stream/Record) = 59,94 Hz
*4 Bildfrequenz (Stream/Record) = 60 Hz
*5 Bildfrequenz (Stream/Record) = 29,97 Hz *5 Bildfrequenz (Stream/Record) = 29,97 Hz
*6 Bildfrequenz (Stream/Record) = 30 Hz
*7 Bildfrequenz (Stream/Record) = 50 Hz
*8 Bildfrequenz (Stream/Record) = 25 Hz
*9 Bildfrequenz (Stream/Record) = 23,98 Hz
*10 Bildfrequenz (Stream/Record) = 24 Hz
Dateiformat: MP4
Codec: H.264, Ziel-Bitrate bis zu 20.000 kbps, AAC LC, 16 Bit, 48 kHz, Stereo, Ziel-Bitrate bis zu 384 kbps
Dateiformat: WAV
Codec: Linear PCM, 16 Bits, 48 kHz, Stereo
Videoplayer: Dateiformat: MP4 (H.264, AAC), durchschnittliche Bitrate von 20.000 kbps oder weniger, maximal 1080p60
Standbild: Bitmap-Datei (.bmp) Maximal 1920 x 1080 Pixel, 24 Bit Farbe, unkomprimiert, PNG-Datei (.png) Maximal 1920 x 1080 Pixel, 24-Bit-Farbe, JPEG-Datei (.jpg, .jpeg) Maximal 1920 x 1080 Pixel, 24-Bit-Farbe
* Es können bis zu 16 Dateien im internen Speicher gespeichert werden.
* Sie können auf SD-Karten und USB-Sticks exportiert werden.
* PNG-Alphakanal wird unterstützt.
Videoeffekte:
Übergänge: Cut, Mix (Dissolve/Fam/Nam), WIPE (8 Typen), SPLIT (2 Typen)
Komposition: PinP x 4 (Quadrat, Kreis, Diamant), Keyer x 4 (Luminanz Key, Chroma Key), DSK x 2 (Luminanz Key, Chroma Key, Alpha Key, External Key)
Andere: Multi-View (3 Typen), Horizontal spiegeln, Vertikal spiegeln, Standbildaufnahme, Standbildwiedergabe, Ausgabeüberblendung (Audio, Video: Weiß oder Schwarz), Testmusterausgabe, Stream Delay
Audio
Audioverarbeitung: Abtastrate: 24 Bit, 48 kHz
Anzahl der Audiokanäle: 42 Kanäle
Audioformate: USB STREAM (Eingang/Ausgang): Linear PCM, 24 Bit, 48 kHz, 2 Kanäle
Bluetooth (Eingang): Linear PCM, 24 Bits, 48 kHz, 2 Kanäle
HDMI IN: Linear PCM, 24 Bits, 48 kHz, 2 Kanäle
HDMI OUT: Lineare PCM, 24 Bits, 48 kHz, 8 Kanäle
SDI IN: Linear PCM, 24 Bits, 48 kHz, 2 Kanäle (entspricht SMPTE 299M)
SDI OUT: Linear PCM, 24 Bits, 48 kHz, 8 Kanäle (entspricht SMPTE 299M)
Audio Player: Dateiformat: WAV (Linear PCM, 16 Bits, 48 kHz/44,1 kHz, Stereo)
* Es können bis zu 16 Spuren im internen Speicher gespeichert werden.
Audioeffekte
Kanaleffekte: Hochpassfilter, Echounterdrückung, Anti-Feedback, Noise Gate, De-Esser, Kompressor, 4-Band-Equalizer, Stimmenwechsler, Delay, automatische Mischung
Master-Effekte: Hall, 4-Band-Equalizer, Kompressor/Limiter, Loudness Auto Gain Control, Adaptive Geräuschreduzierung, Low Frequency Cut, 15-Band GEQ, Delay
Andere: Ausblendung, Testton-Ausgang
Aufnahmemedien: SDHC/SDXC-Karte (separat erhältlich), USB-Speicher (separat erhältlich)
* Für die Videoaufzeichnung wird eine SDXC-Karte benötigt.
Andere Funktionen: Szenenspeicher (32 Typen), Makrosteuerung (100 Typen), Sequencer-Steuerung, Bedienfeld-Sperrfunktion, EDID-Emulator, Automatisches Umschalten, Automatische Eingangserkennung, Smart Tally, Kamerafernsteuerung (bis zu 12 Einheiten), Externe Aufnahmesteuerung

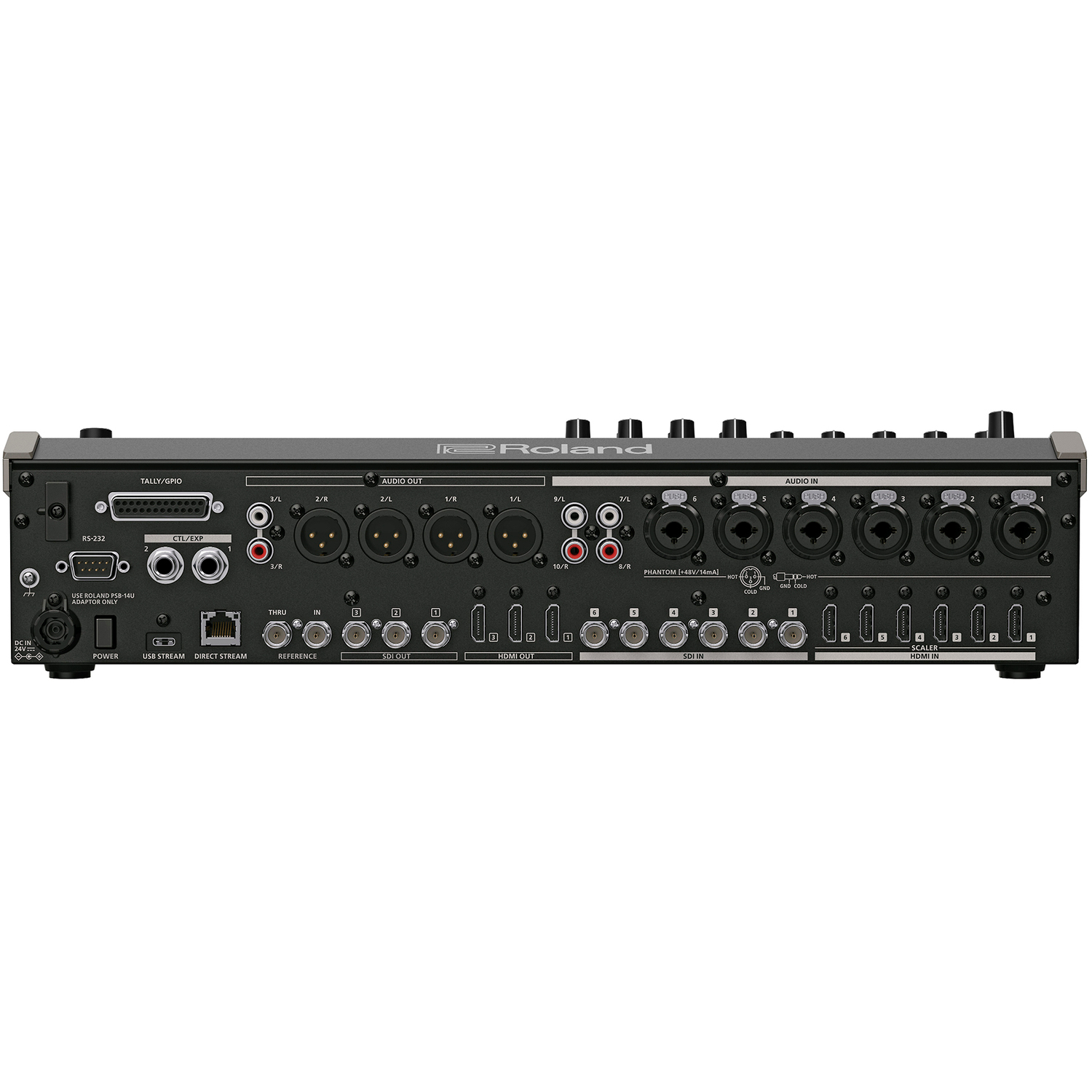

Anschlüsse
Videoeingangsanschlüsse: HDMI IN 1--6: HDMI Typ A x 6
* HDCP-unterstützt
* Multiformat-Unterstützung
SDI IN 1--6: BNC Typ x 6
* Konform mit SMPTE 424M (SMPTE 425M-AB), 292M
Video-Ausgangsanschlüsse: HDMI OUT 1--3: HDMI Typ A x 3
* HDCP-unterstützt
SDI OUT 1--3: BNC Typ x 3
* Entspricht SMPTE 424M (SMPTE 425M-AB), 292M
USB Stream: USB Typ-C (TM)
Audio-Eingangsanschlüsse: Analog: AUDIO IN 1--6: Combo-Typ (XLR, 1/4-Zoll-TRS-Klinke), Phantomspeisung DC 48 V (unbelastet maximal), 14 mA (maximale Last), AUDIO IN 7/L, 8/R: RCA-Phono-Anschlüsse; Digital: USB STREAM: USB Typ-C (TM); Bluetooth; HDMI IN 1--6: HDMI Typ A x 6, SDI IN 1--6: BNC Typ x 6
Audio-Ausgangsanschlüsse: Analog: AUDIO OUT 1--4: XLR-Typ, AUDIO OUT 5--6: RCA-Phono-Anschlüsse; PHONES: Stereo 1/4-Zoll-Klinkenstecker, Stereo-Miniatur-Klinkenstecker; Digital: USB STREAM: USB Typ-C (TM); HDMI OUT 1--3: HDMI Typ A x 3, SDI OUT 1--3: BNC Typ x 3
Andere Anschlüsse: USB HOST: USB Typ A (für USB-Stick), USB STREAM: USB Typ-C (TM) (für die Fernsteuerung vom PC und iPad), Bluetooth: für die Fernsteuerung vom iPad, CTL/EXP 1, 2: 1/4-Zoll-TRS-Klinkenstecker (für die Fernsteuerung über Fußschalter und Expression-Pedal), TALLY/GPIO: DB-25 Typ (weiblich) (Tally/GPO: 16, GPI: 8), RS-232: DB-9 Typ (männlich) (für Fernsteuerung), DIRECT STREAM: RJ45, 1000BASE-TX (für Live-Streaming und Fernsteuerung), Reference IN/THRU: BNC-Typ * Black Burst (Sync to frames), Bi-Level, Tri-Level
Eigenschaften der Audioeingänge/-ausgänge
Eingangspegel: AUDIO IN 1--6: -64--+4 dBu (Maximum: +24 dBu), AUDIO IN 7/L, 8/R: -10 dBu (Maximal: +10 dBu)
Eingangsimpedanz: AUDIO IN 1--6: 30 kOhm, AUDIO IN 7/L, 8/R: 7 kOhm
Ausgangspegel: AUDIO OUT 1--4 (XLR): +4 dBu (Maximum: +24 dBu), AUDIO OUT 5--6 (RCA): -10 dBu (Maximal: +10 dBu), PHONES: 92 mW + 92 mW (32 Ohm)
Ausgangsimpedanz: AUDIO OUT (XLR): 600 Ohm, AUDIO OUT (RCA): 1 kOhm, PHONES: 56 Ohm
Restrauschpegel (IHF-A, typ.): -92 dBu (Alle Fader: Min), -89 dBu ([MAIN]-Fader: Unity, Eingangsfader: Unity nur ein AUDIO IN 1 Anschluss, Analog Gain: Min), -62 dBu ([MAIN] Fader: Unity, Eingangsfader: Einheit nur ein AUDIO IN 1-Anschluss, Analogverstärkung: Max)
* Eingang 150 Ohm Abschlusswiderstand
* Ausgangsanschluss: AUDIO OUT 1--4-Anschlüsse (XLR)
-101 dBu (Alle Fader: Min), -100 dBu ([MAIN] Fader: Unity, Eingangsfader: Unity nur eine AUDIO IN 1-Buchse, Analog Gain: Min), -75 dBu ([MAIN] Fader: Unity, Eingangsfader: Einheit nur eine AUDIO IN 1-Buchse, Analogverstärkung: Max)
* Eingang 150 Ohm Abschlusswiderstand
* Ausgangsanschluss: AUDIO OUT (RCA) Anschlüsse
Andere
Bluetooth: Ver 4.2, Unterstützte Profile: A2DP (Audio), GATT (MIDI über Bluetooth Low Energy)
Codec: SBC (Unterstützung für den Inhaltsschutz der SCMS-T-Methode)
Display: Grafischer Typ, 7", Wide VGA (800 x 480 Punkte), Backlite LCD (Farb-/Touchscreen)
Stromversorgung: AC-Adapter
Stromaufnahme: 3.0 A
Leistungsaufnahme: 69 W
Betriebstemperatur: +0 bis +40 Grad Celsius
Abmessungen: 437 (B) x 304 (T) x 109 (H) mm, mit Rack-Montagewinkel: 482 (B) x 304 (T) x 109 (H) mm
Gewicht (ohne Netzadapter): 5,3 kg
Zubehör: Anleitung zur Inbetriebnahme, Merkblatt "SICHERER GEBRAUCH DES GERÄTS", Netzadapter, Netzkabel, Rack-Montagewinkel x 2, Schraube für den Rack-Montagewinkel x 6
