RGBlink Mini MX Production Mixer

RGBlink Mini MX Production Mixer

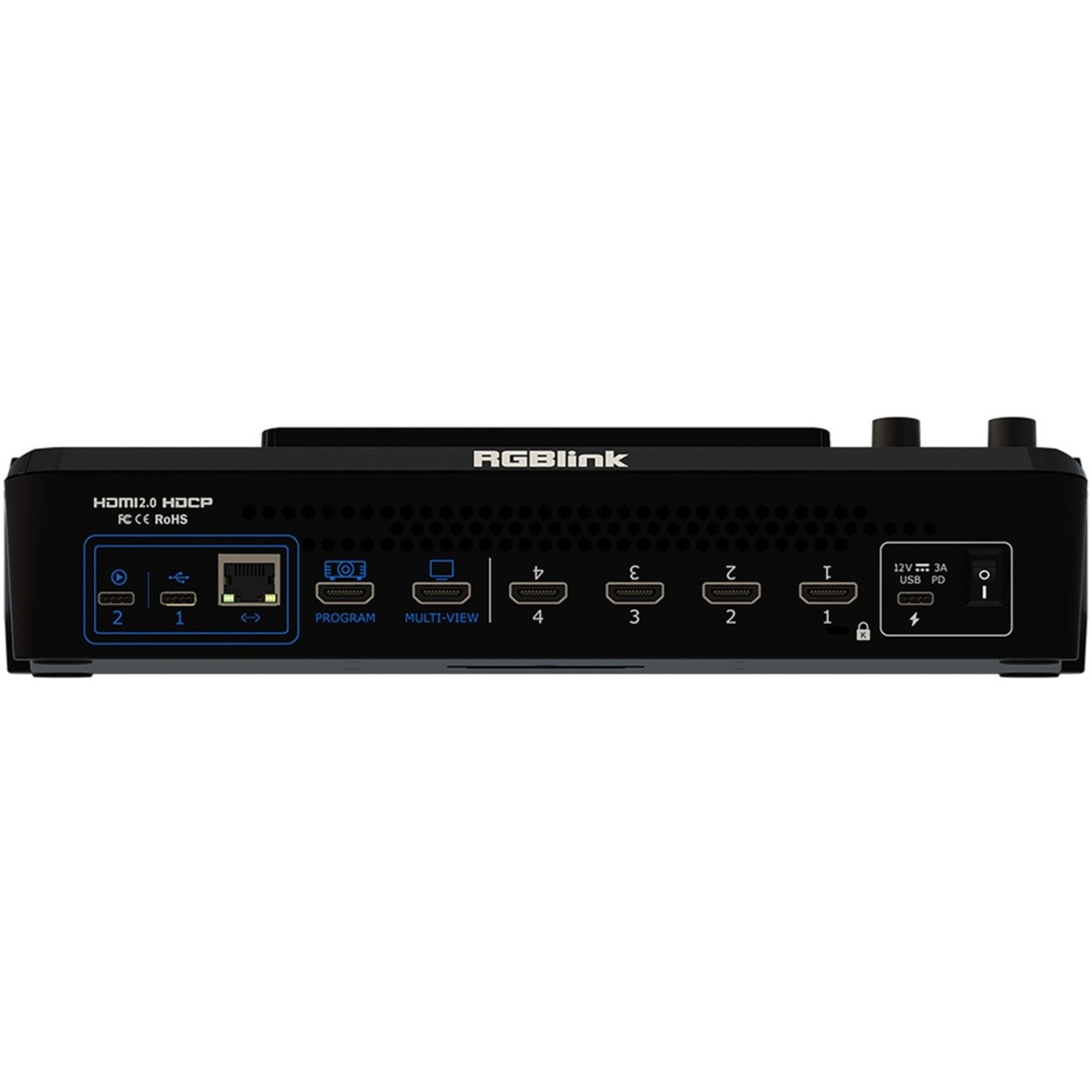

Eingänge

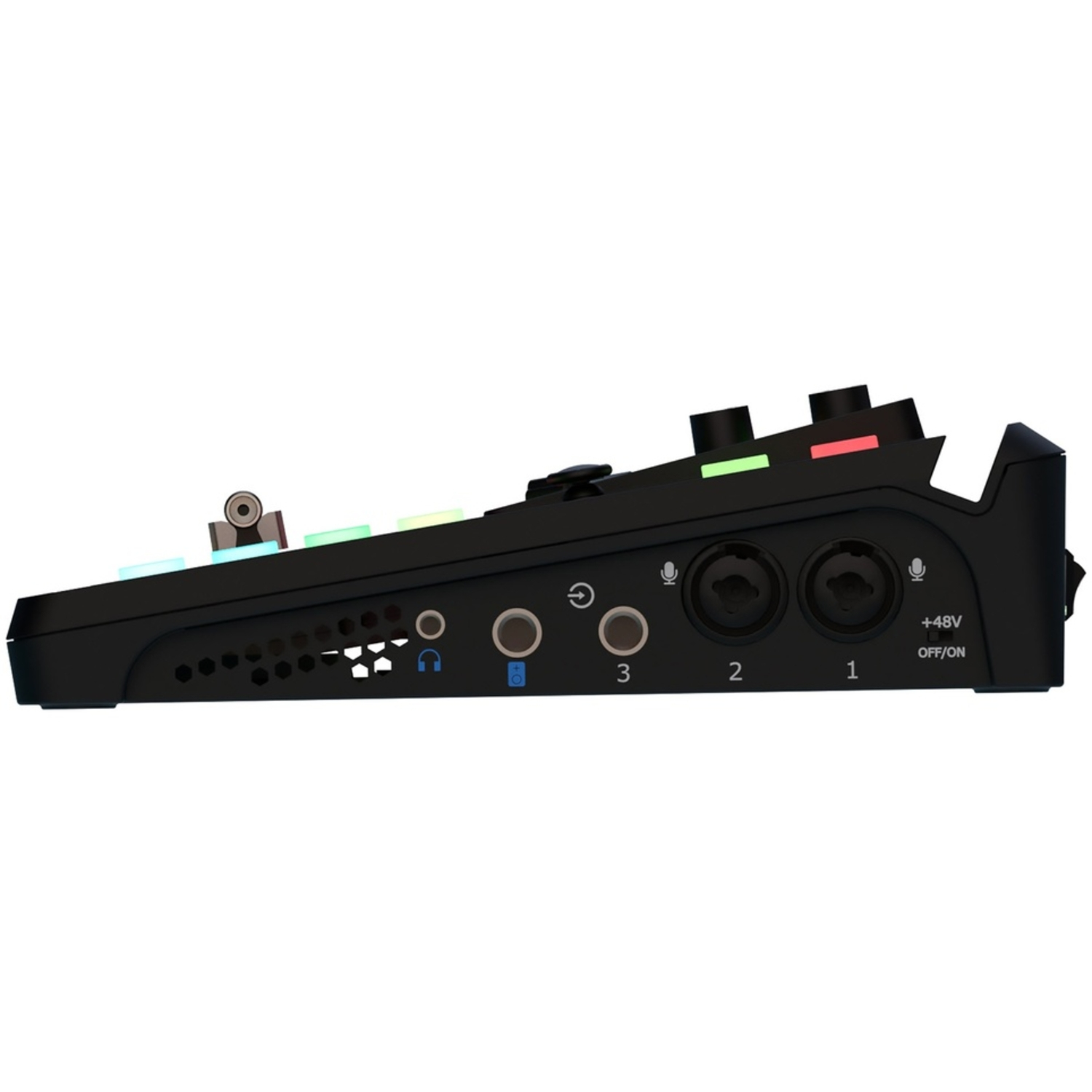

Der Mini MX hat 4 HDMI 2.0 Eingänge mit einer maximalen Auflösung von bis zu 4K60p. Der eingebaute Scaler verarbeitet Kamera- oder Notebooksignale mit verschiedenen Auflösungen und Frames. Bis zu 4 eingebettete Audiostreams können über Drehregler zugemischt oder über die „Audio follows Video“ Funktion automatisch umgeschaltet werden. Die beiden XLR-Buchsen, davon eine mit 48V Phantomspeisung, dienen zum Anschluss von Mikrofonen und der 6,35mm TRS Jack als zusätzlicher Audio-Eingang. Per Bluetooth lassen sich Smartphones oder Tablets verbinden und ein weiterer Audiostream auf den Mini MX übertragen. Diese 4 Audio-Eingänge können über Schieberegler gesteuert und über je 2 Buttons je Quelle gemonitored oder gemutet werden. Bei Bedarf ist eine Audio-Verzögerung von bis zu 300ms möglich, um die unterschiedlichen Signale perfekt synchron zu halten. Die Stromversorgung des Mischers läuft über das mitgelieferte USB-C PD Netzteil mit einem Verbrauch von max. 36 Watt.

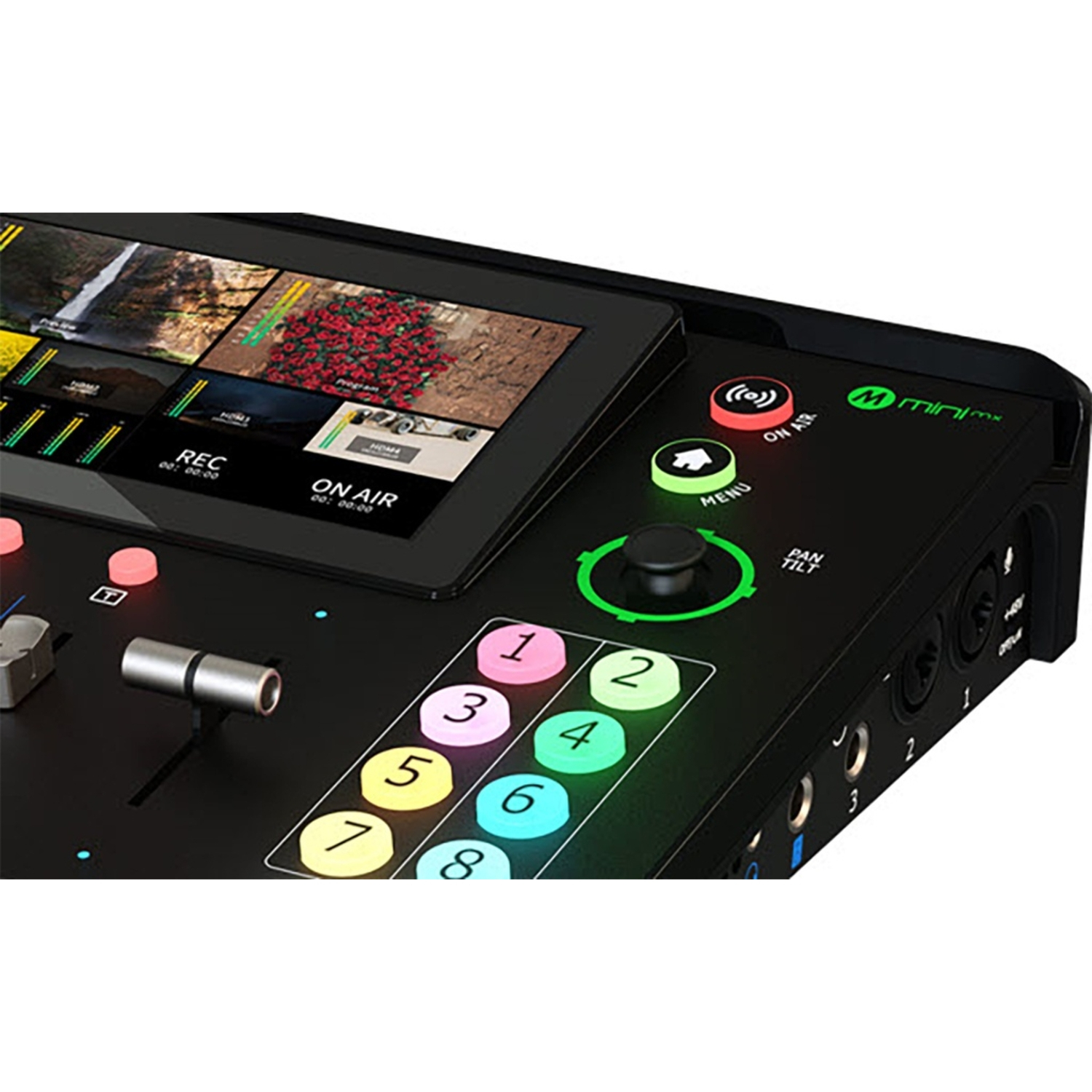

Integrierte PTZ-Kamerasteuerung

Bis zu 4 PTZ-Kameras lassen sich per universellem VISCA Protokoll in variablen Geschwindigkeiten Schwenken, Neigen oder Zoomen. Die Steuerung erfolgt über den Joystick und die Zoomwippe, am 5,5“ Touch-Display oder ferngesteuert per RGBlink App. 16 verschiedene Kamerapositionen können in den Szenarien-Presets abgespeichert und wieder abgerufen werden.

Ausgänge

Die Videosignale werden über 2 HDMI 1.3 Schnittstellen als Programm-Stream an ein großes Display bzw. als Preview-Stream an einen externen Vorschaumonitor ausgegeben. Die  3.5mm Klinkenbuchse dient zum Anschluss eines Kopfhörers, um die verschiedenen Soundquellen vorab zu monitoren und abzumischen. Audiosignale können zusätzlich über den 6.35mm TRS Jack in einen Verstärker eingespeist werden.

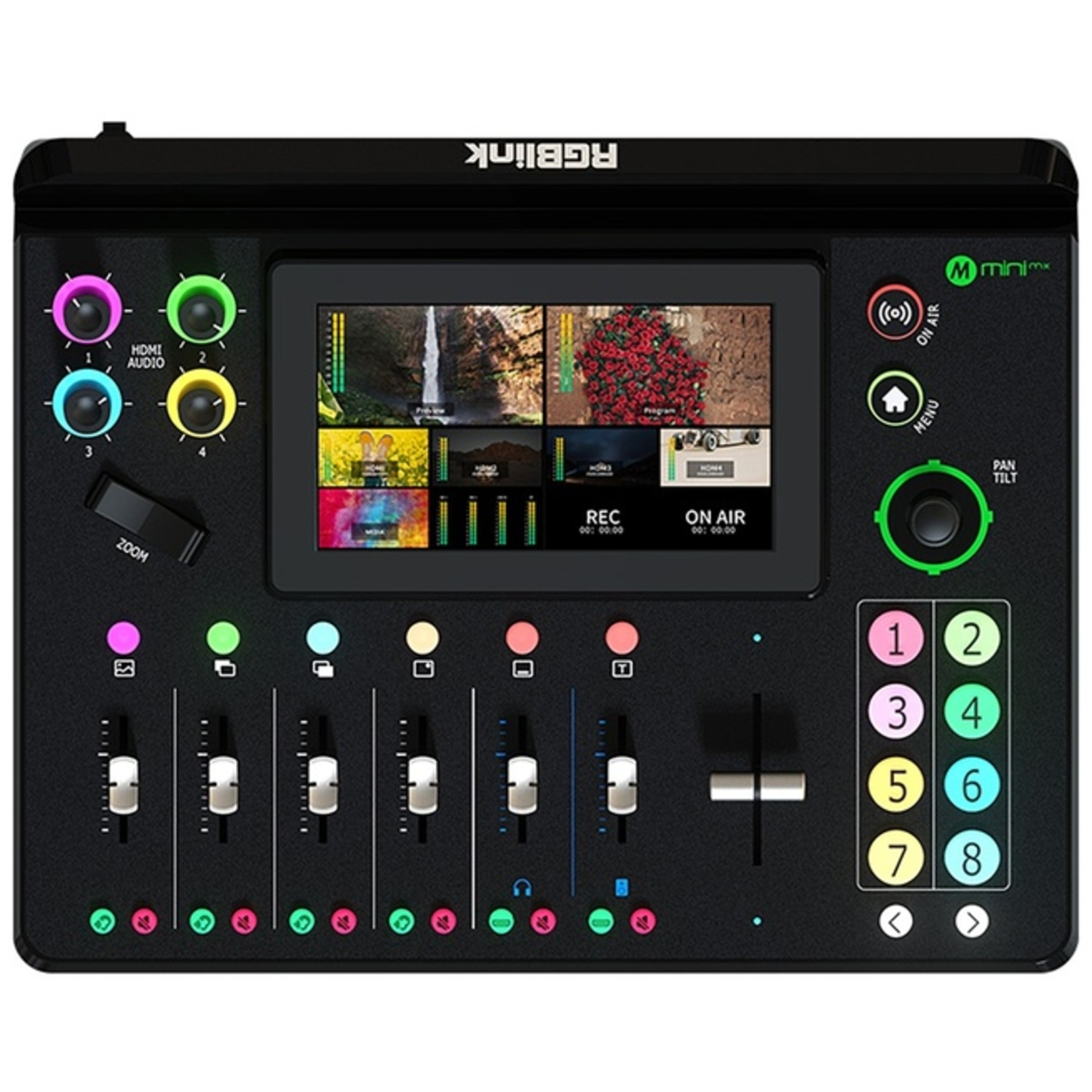

Funktionen

Der Mini MX ermöglicht das Anlegen von 16 verschiedenen Szenen-Presets, die Positionen der Video-Layer, Hintergrundbild des Chroma-Keyings und PTZ-Kamera-Blickwinkel abspeichern. Diese Presets können auch während des Live-Betriebs gespeichert und wieder abgerufen werden. Beim Switchen, entweder über die T-Bar oder direkt über Buttons, stehen dem Anwender 15 Übergangsmodi und variable Zeitfenster zur Verfügung.  Mit dem Chroma-Keyer lassen sich unzählige Anwendungen der virtuellen Realität erstellen. Mehrschichtige Ebenen aus zwei Videostreams, einem Hintergrundbild, Untertitel, OSD-Text oder Logo lassen sich beliebig erzeugen, skalieren und zuschneiden und verleihen jeder Produktion einen professionellen Hauch. Das 5,5“ Touch-Display hat verschiedene Anzeigemöglichkeiten: Preview-Modus, Vollbild, Audio-Monitor und die einzelnen Menüs zur Konfiguration. 16 Sound-Clips können in einer Datenbank abgespeichert und jederzeit eingemischt werden. Alle Einstellungen und Steuerungen sind ebenfalls über die RGBlink Xpose App via Smartphone, Tablet oder Notebook möglich. Sämtliche Buttons sind mit verschiedenen Farben belegt, so dass der aktuelle Status leicht interpretierbar ist. Eine integrierte Halterung ermöglicht die Aufnahme von Smartphones oder Tablets im Sichtfeld des Benutzers. Mit seinem Gewicht von ca. 1,5kg liegt er fest auf seinen rutschfesten Gummifüßen auf, alternativ ist eine Festinstallation über ein 1/4“-20 Stativgewinde oder einen VESA Mount 100 x 100mm auf der Unterseite möglich. Zukünftige Firmwareupdates können kostenlos von der RGBlink Webseite heruntergeladen und per USB-Stick installiert werden.

Aufnahme

Der Programm-Stream lässt sich über die USB-C Schnittstelle oder mit dem beiliegenden  Adapterkabel auf USB 3.0 kompatiblen Medien mit bis zu 80MB/s als H.264 MP4-File aufzeichnen. Die maximale Speichergröße bei USB-Sticks liegt bei 64GB, bei SSDs bei 2TB.

Streaming

Der Mini MX nutzt den fortschrittlichen H.265 Codec um Streams in verschiedenen Bitraten direkt vom Mischer über ein IP-Netzwerk an bis zu 2 Streaming-Plattformen gleichzeitig zu senden. Mit der TAO App für Android und iOS können sogar bis zu 32 Plattformen parallel bespielt werden. Die Ausgabe kann auf Hochformat/Porträtmodus umgeschaltet werden, um Content in sozialen Medien für Smartphones optimiert darzustellen. Beim Anschluss des Mini MX an ein Notebook wird er als Webcam erkannt und der Programm-Stream kann in Apps wie OBS, Teams oder Zoom geteilt werden.

Anwendungsbeispiele

Der RGBlink Mini MX Production Mixer ist ein leistungsstarkes Tool für Veranstaltungen, Konferenzen, Schulungen, Sportereignisse, Gottesdienste oder Konzerte. Seine zahlreichen Schnittstellen ermöglichen die gleichzeitige Verarbeitung von mehreren Video- und Audioquellen und sind kompatibel zu aktueller Veranstaltungstechnik. Die RGBlink Xpose und TAO Apps für Smartphones/Tablets erleichtern die Bedienung und machen ihn zu einer modernen Schaltzentrale mit bis zu 32 parallelen Ausgangs-Streams. Die hybride Videopräsentation kann gleichzeitig vor Ort über ein großes Display oder an einem Projektor erfolgen, parallel auf mehreren Streaming-Plattformen und als Aufnahme auf USB-Medien für spätere Wiedergaben. Die integrierte PTZ-Kamerasteuerung ermöglicht die Bedienung von bis zu 4 PTZ-Kameras durch einen Operator, um hohe Produktionskosten zu vermeiden.
