DJI SDR Transmission Combo
DJI SDR Transmission basiert auf der Software-Defined Radio Technologie und nutzt sowohl SDR- als auch Wi-Fi-Videoübertragungsmodi. Die SDR-Technologie bringt die Videoübertragungsleistung auf ein völlig neues Niveau und bietet eine höhere Stabilität, Störungsresistenz und Durchdringungsfähigkeit. In zeitlich begrenzten Situationen bietet DJI SDR Transmission auch die Möglichkeit der Wi-Fi-Übertragung, um den Mitarbeitern mehr Flexibilität zu bieten. DJI SDR Transmission hat eine Reichweite von bis zu 3km¹ und eignet sich für weiträumige, dynamische Filmszenarien. Mit herausragender Durchdringungsfähigkeit erfüllt es die Anforderungen zur Live-Feed-Überwachung vor Ort in vielfältigen komplexen Szenarien. DJI SDR Transmission unterstützt 1080p/60fps Live-Feeds mit einer hohen Bitrate von bis zu 20Mbit/s², was eine reibungslose Überwachung und Kooperation gewährleistet.
Nahtloser automatischer Frequenzwechsel
DJI SDR Transmission unterstützt das automatische Wechseln zwischen den Frequenzbändern 2,4GHz, 5,8GHz und DFS. Bei Interferenzen kann es automatisch auf den optimalen Kanal umschalten und so mühelos komplexe Umgebungsbedingungen bewältigen. In einigen Ländern/Regionen sind 5,8GHz- oder DFS-Frequenzbänder verboten. Prüfe die örtlichen Gesetze und Vorschriften, um mehr darüber zu erfahren. Im Broadcast-Modus kann jeder Sender mit einer unbegrenzten Anzahl von Empfängern verbunden werden, sodass eine hochwertige Überwachung für mehrere Mitarbeiter möglich ist und die unabhängigen Überwachungsanforderungen verschiedener professioneller Rollen erfüllt werden.
Latenzzeit von 35ms, Übertragung von Metadaten und Sprachanrufe
Die minimale Latenzzeit von nur 35ms³ gewährleistet eine reibungslose Überwachung und effiziente Kooperation. DJI SDR Transmission unterstützt die Übertragung von Metadaten von gängigen Kinokameras wie ARRI und RED über SDI. Dies ermöglicht Regisseuren, Kameraleuten und DIT-Teams einen schnellen Zugriff auf detaillierte Drehinformationen in Echtzeit. DJI SDR Transmission ermöglicht eine direkte Kommunikation in Echtzeit⁴ zwischen Empfänger und Sender, sodass jederzeit nahtlose Gespräche zwischen Kameramann und Regisseur oder Auftraggeber möglich sind.
Innovativer USB-C-Anschluss, vielfältige Überwachungsmethoden
DJI SDR Transmission unterstützt mehrere Überwachungsmethoden und kann drei SDR-Signale und zwei Wi-Fi-Signale gleichzeitig ausgeben. Der Empfänger kann über SDI/HDMI an Monitore ausgegeben werden. Der Sender kann über Wi-Fi direkt mit Smartphones oder Tablets verbunden werden und bietet so eine kosteneffiziente Zweikanal-Überwachung, ohne dass ein Empfänger erforderlich ist. Darüber hinaus führt DJI SDR Transmission auch eine Überwachungsmethode für den USB-C-Ausgang ein, die Stabilität mit Komfort verbindet. Damit kann der Empfänger mit einem USB-C-Kabel an ein Smartphone oder Tablet angeschlossen werden, um eine reibungslose und stabile Überwachung zu gewährleisten.
Hinweise:
¹ Die hier aufgeführten Daten stellen das Ergebnis des Vergleichs der DJI SDR Transmission im SDR-Modus mit der herkömmlichen Wi-Fi-Übertragung in einer kontrollierten Testumgebung dar. Die Übertragungsreichweite von 3km im SDR-Modus wurde im Control-Modus (mit ausgeschaltetem Broadcast-Modus) gemäß FCC-Standard in einer ungehinderten, störungsfreien Umgebung gemessen.
² Gemessen im Steuerungsmodus, mit ausgeschaltetem Broadcast-Modus.
³ Gemessen bei Videoaufnahmen mit 1080p/60fps und ausgeschaltetem Broadcast-Modus ohne Berücksichtigung der Latenz von Kamera und Bildschirm. Wenn die Latenzen der Kamera und der Bildschirmanzeige mit einbezogen werden, betragen die Daten 80ms.
⁴ Diese Funktion ist nur verfügbar, wenn der Empfänger im Control-Modus verbunden ist.

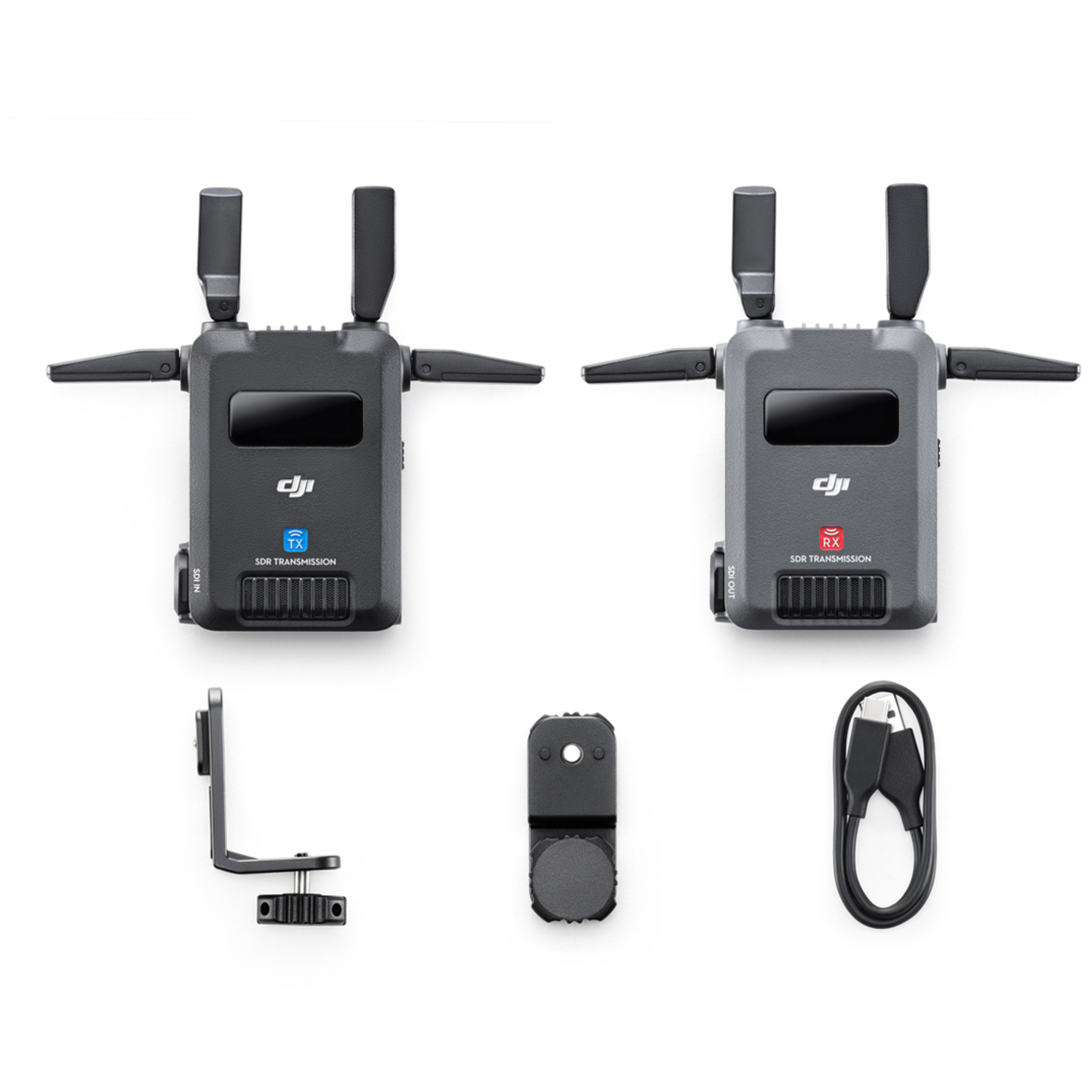

Lieferumfang
- SDR Transmission Sender (TX)
- SDR Transmission Empfänger (RX)
- USB-A-auf-USB-C-Kabel (43cm)
- Adapterplatte zur Kamerabefestigung am Sender
- Adapterplatte zur Gimbal-Befestigung am Sender
Spezifikationen
EAN/GTIN: 6941565984012
Herstellernummer (MPN): CP.RN.00000397
Alle technischen Details zum Produkt
Sender
Anschlüsse: SDI-Eingang, HDMI-Eingang, 3,5mm Stereobuchse, USB-C-Anschluss für Firmware-Aktualisierung, USB-C Strom- und Gimbal-Kommunikationsanschluss
Betriebsfrequenz: SDR-Betriebsfrequenz, Nicht-DFS-Frequenzband: 2,4000 bis 2,4835GHz, 5,725 bis 5,850GHz, DFS-Frequenzband: 5,470 bis 5,725 GHz (5,8GHz ist in bestimmten Ländern/Regionen verboten. Prüfe die örtlichen Gesetze und Vorschriften, um mehr darüber zu erfahren. 5,600 bis 5,650GHz wird nicht verwendet.)
Wi-Fi-Betriebsfrequenz: 2,4000 bis 2,4835GHz, 5,150 bis 5,250GHz
Strahlungsleistung (EIRP): SDR: 2,4000 bis 2,4835GHz:< 30dBm (FCC), < 20dBm (SRRC/CE/MIC), 5,470 bis 5,725GHz: < 30dBm (FCC), < 23dBm (CE/MIC), 5,725 bis 5,850GHz: < 30dBm (FCC), < 14dBm (CE), < 30dBm (SRRC), Wi-Fi: 2,4000 bis 2,4835GHz: < 26dBm (FCC), < 20dBm (SRRC/CE/MIC), 5,150 bis 5,250GHz: < 26dBm (FCC), < 23dBm (SRRC/CE/MIC)
Wi-Fi-Protokoll: 802,11 b/a/g/n/ac/ax, Unterstützt 2×2 MIMO Wi-Fi
Max. Bandbreite: SDR: 20 MHz, Wi-Fi: 20 MHz
Max. Bitrate: SDR: 20 Mbit/s (Gemessen im Control-Modus mit ausgeschaltetem Broadcast-Modus.), Wi-Fi: 8Mbit/s
Stromverbrauch: 8,2W (Gemessen bei einer Raumtemperatur von 25° C, im Steuerungsmodus verbunden, in einer Entfernung von ca. 10m, in einem 1T1R-Setup, bei ausgeschaltetem Wi-Fi, mit PD als Stromversorgung.)
Stromversorgung: USB-C Stromversorgung Typ 1: 9V, 2A (PD-Protokoll), USB-C Stromversorgung Typ 2: 6,8 bis 17,2V, Gleichstrom, NP-F Akku Stromversorgungsspannung: 6,8 bis 8,4V
Video-Eingangsformat: 1080p: 23,98/24/25/29,97/30/50/59,94/60fps, 1080i: 50/50,94/60fps (1080i ist im Übertragungsmodus nicht verfügbar)., 720p: 50/59,94/60fps
Audio-Eingangsformat: SDI integriert, HDMI integriert
Videoübertragungssystem: SDR + Wi-Fi
Latenz der Videoübertragung: SDR: 80ms (einschließlich Latenzzeit der Kamera und der Bildschirmanzeige, gemessen bei Videoaufnahmen mit 1080p/60fps und ausgeschaltetem Broadcast-Modus.), 35ms (ohne Latenzzeit der Kamera und der Bildschirmanzeige, gemessen bei Videoaufnahmen mit 1080p/60fps und ausgeschaltetem Broadcast-Modus.), Wi-Fi: 110ms (Gemessen bei Videoaufnahmen mit 1080p/60fps.)
Videocodec: H.264
Max. Übertragungsreichweite: SDR: 3km (FCC), 2km (CE/SRRC/MIC) (Gemessen im Steuerungsmodus, mit ausgeschaltetem Übertragungsmodus.), Wi-Fi: 200m
Betriebstemperatur: -10 °C bis 40 °C
Abmessungen (L × B × H, ohne Antennen): 86,5 × 64 × 32mm
Gewicht: Ca. 145g (inkl. Antennen)
Empfänger
Anschlüsse: SDI-Ausgang, HDMI-Ausgang, 3,5mm Stereobuchse, USB-C-Anschluss zur Firmware-Aktualisierung und Videoausgabe, USB-C Stromanschluss
Betriebsfrequenz: SDR Betriebsfrequenz: Nicht-DFS-Frequenzband:2,4000 bis 2,4835GHz, 5,725 bis 5,850GHz (5,8GHz ist in bestimmten Ländern/Regionen verboten. Prüfe die örtlichen Gesetze und Vorschriften, um mehr darüber zu erfahren.)
Strahlungsleistung (EIRP): SDR: 2,4000 bis 2,4835 GHz: < 30dBm (FCC), < 20dBm (SRRC/CE/MIC), 5,725 bis 5,850GHz: < 30dBm (FCC), < 14dBm (CE), < 23dBm (SRRC)
Max. Bandbreite: 20MHz
Max. Bitrate: 20Mbit/s (Gemessen im Steuerungsmodus, mit ausgeschaltetem Übertragungsmodus.)
Stromverbrauch: 8,3W (Gemessen bei einer Raumtemperatur von 25° C, im Control-Modus verbunden, in einer Entfernung von ca. 10m, in einem 1T1R-Setup, bei ausgeschaltetem Wi-Fi, mit PD als Stromversorgung.)
Stromversorgung: USB-C Stromversorgung Typ 1: 9V, 2A (PD-Protokoll), USB-C Stromversorgung Typ 2: 6,8 bis 17,2V, Gleichstrom, NP-F Akku Stromversorgungsspannung: 6,8 bis 8,4V
Video-Ausgangsformat: 1080p: 23,98/24/25/29,97/30/50/59,94/60fps, 1080i: 50/50,94/60fps (1080i ist im Broadcast-Modus nicht verfügbar), 720p: 50/59,94/60fps
Audio-Ausgangsformat: PCM
Videoübertragungssystem: SDR
Latenz der Videoübertragung: 80ms (einschließlich Latenzzeit der Kamera und der Bildschirmanzeige), 35ms (ohne Latenzzeit der Kamera und der Bildschirmanzeige) (Gemessen bei Videoaufnahmen mit 1080p/60fps und ausgeschaltetem Broadcast-Modus.)
Videocodec: H.264
Max. Übertragungsreichweite: 3km (FCC)2km (CE/SRRC/MIC) (Gemessen im Control-Modus mit ausgeschaltetem Broadcast-Modus.)
Betriebstemperatur: -10 °C bis 40 °C
Abmessungen (L × B × H, ohne Antennen): 86,5 × 64 × 32mm
Gewicht: Ca. 145g (inkl. Antennen)
