Blackmagic Teranex AV

Blackmagic Teranex AV

Formate kreuz und quer konvertieren

Ob Du an externen Drehorten oder im Studio arbeitest, man weiß vorher nie so genau, welche Videoformate zu erwarten sind und in welchen Formaten ausgeliefert werden soll. Teranex Normwandler bieten Dir derart viele Möglichkeiten für Konvertierungen in Echtzeit, dass Du jederzeit auf jedes Format vorbereitet bist. Konvertiere aus dem Ausland eingehende Feeds, schalte einen Teranex vor ältere Broadcast-Decks, um immer das korrekte Signal zu erhalten oder führe ihn in Broadcast-Fahrzeugen mit – so meisterst Du jede Herausforderung! Mit Teranex Normwandlern ist sogar das Konvertieren in Echtzeit von SD in HD oder Ultra HD möglich, was die Darstellung Deines Videos auf gigantischen LED-Monitoren im Freien, digitalen Schildern und Live-Konzerten oder Sportveranstaltungen gestattet.

1089 Konvertierungen

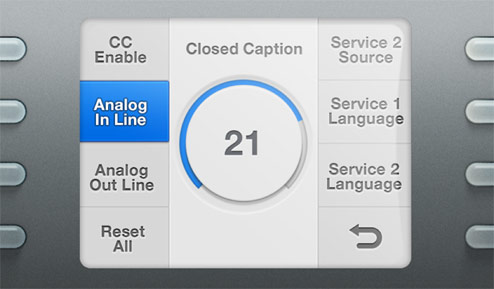

Der Teranex AV meistert 1089 verschiedene Echtzeit-Konvertierungen zwischen SD, HD und Ultra HD von einer derart visuellen Transparenz, dass sich das Resultat mit bloßem Auge nicht vom Original unterscheiden lässt. Die sagenhaft mächtige Teranex Verarbeitungspower meistert Aufwärts-, Abwärts- und Crosskonvertierungen sowie Normkonvertierungen mit Kadenzerkennung inklusive Einfügung und Entfernung, optisch hochwertige Skalierungen und vieles mehr. Timecode, Zusatzdaten für geschlossene Untertitel, 16 Audiokanäle mit Unterstützung für Neuzuordnung und bis zu einer Sekunde Verzögerung für unvorhersehbare Situationen sowie eine perfekte Frame-Synchronisierung bleiben beim Konvertieren erhalten. So ist Dein Video sofort schnitt- oder sendebereit.

Hochentwickelte HDMI‑Verarbeitung

Der Teranex AV stellt Dir einen HDMI-Eingang, HDMI-Durchschleifung und -Ausgänge für eine ultimative Flexibilität bei Live-Events zur Verfügung. So kannst Du ohne externe Adapter oder Konverterequipment von HDMI zu SDI konvertieren. Egal um welches Eingabeformat es sich handelt, das Signal lässt sich über HDMI durchschleifen und an einen großen Projektor weiterleiten. Gleichzeitig wird es konvertiert und an nachgeschaltete Geräte wie MAZen und Monitore gesendet. Bette zudem Audio von AES-, Analog- und RCA-HiFi-Eingängen noch während des Konvertierungsvorgangs in das HDMI- und SDI-Signal ein.

Geringe Latenz bei Live‑Konvertierungen

Der Teranex AV sorgt bei derart komplexen Konvertierungen für geringe Latenzzeiten. Das macht ihn zum perfekten Begleiter bei Live-Produktionen und -Events! Mit einer Latenz von nur 67 ms ist er für den Einsatz bei Live-Konzerten und anderen Veranstaltungen prädestiniert, um Live-Kamerabilder über gigantische Bildschirme vor Ort auszugeben. Das Kamerabild vom Redner oder Musiker kann somit synchron zum Live-Geschehen auf Projektionsflächen übertragen werden.

Standbilder im Still Store

Der integrierte Standbildspeicher des Teranex AV ist in der Lage, einen einzelnen Frame aufzuzeichnen und abzuspeichern. Dieser bleibt sogar erhalten, wenn der Teranex AV ausgeschaltet wird. Standbilder können in beliebigen Auflösungen erfasst werden, damit sie mit dem projizierten Bild oder den Ausgabeeinstellungen übereinstimmen. Blende bei Konferenzen zwischen zwei Reden Firmenlogos ein oder bei Konzerten und Veranstaltungen zwischen den Auftritten Sponsorenlogos. Dank der internen Resynchronisierung gelingen Dir stets glatte Übergänge zwischen Standbild und Live-Feed – und damit Präsentationen auf Profi‑Niveau!

Einfrieren von Frames mit Freeze Frame

Der Teranex AV kann einen beliebigen Frame temporär eingeblendet lassen, bis Du zu einem neuen Video, schwarzem Bildinhalt oder dem Standbildspeicher wechselst. Damit ist der Teranex AV ideal für Konferenzen und Events, bei denen Du ggf. improvisieren musst, ohne dass dem Publikum irgendetwas auffällt. Belasse bspw. eine Präsentationsfolie eingeblendet, während der Redner im Hintergrund die nächste Folie ändert. Freeze Frame und Still Store sind tolle Features des Teranex AV. Sie liefern Dir auch beim Wechsel zwischen Vorträgen immer Bildmaterial für die Leinwand.

Detail, Schärfe und Klarheit

Teranex Normwandler verwenden patentierte ultramoderne Algorithmen, die die zeitgleiche Verarbeitung von Tausenden Pixeln in X- und Y-Positionen sowie zwischen Video-Frames erlauben. Somit erhältst Du die Abbildungsleistung von Supercomputern. Noch dazu bieten sie eine volle 10-Bit-Bildverarbeitung, eine extrem hochwertige Vollbildwandlung und optisch hochwertige Skalierungen. Dein Video wird also in Echtzeit konvertiert und besticht durch Detail, Schärfe und Klarheit.

Optische Skalierung und Subpixel‑Verarbeitung

Teranex Normwandler beherrschen Up- und Downkonvertierungen zwischen NTSC oder PAL SD, 720 oder 1080 HD und Ultra HD. Sie bieten eine breite Palette an Seitenverhältnissen und Algorithmen für eine hochwertige optische Skalierung in Echtzeit, die ein optisches Zoom simulieren. Überdies werden anhand von Subpixel-Verarbeitung und multidirektionalen Diagonalfiltern störende Treppeneffekte eliminiert. Du erhältst die saubersten Konvertierungen und Bilder, deren Details und Klarheit bestmöglich erhalten geblieben sind.

Hochqualitatives Deinterlacing

Mittels PixelMotion, seiner proprietären, patentierten Deinterlacing-Algorithmen, erstellt der Teranex durch pixelgetreue Anpassung der Blende progressive Frames für die Konvertierung. Da die vertikale Auflösung und Quelldetails beibehalten werden, profitierst Du von einer besseren Bildqualität.

Kadenzen erkennen und entfernen

In den USA und in Japan ist im Sendebetrieb eine Bildwechselrate von 29,97 Frames pro Sekunde für Video und 24 Frames pro Sekunde für Spielfilme üblich. Bei der Konvertierung von Film in Video anhand des sogenannten 3:2-Pulldown-Verfahrens werden somit Film-Frames dupliziert, um die nun fehlenden Videofelder aufzufüllen. Dies verursacht Probleme, wenn Filminhalte für die Online-Distribution mit Streaming-Dateien vorbereitet werden, die in 24 fps kodiert sind. Das remanente 3:2-Pulldown des Videos hat negative Auswirkungen auf das Bild und lässt es optisch stocken. Der Teranex AV kann Pulldown erkennen und entfernen. Dieses Verfahren der Kadenzerkennung und -entfernung produziert visuell deutlich reinere Resultate. Pulldown-Kadenzen lassen sich selbst dann entfernen, wenn bearbeitetes Video beschädigte Kadenzen enthält.

Fortschrittliches Teranex-Bedienpanel

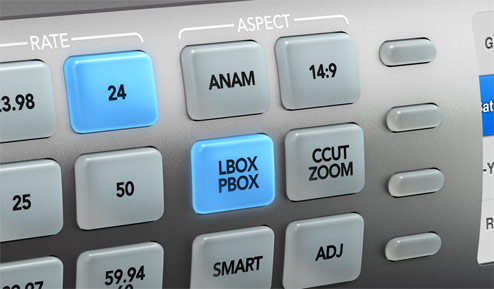

Bei allen Teranex Normwandlern sind die Bedienelemente in greifbarer Nähe. Der integrierte LCD lässt Dich bequem durch Menüs navigieren und Quellenformate und Frameraten von Live-Video sehen. Ein externer Monitor ist hierfür nicht nötig. Mit seiner eleganten präzisionsgefertigten Metallfrontblende, der kompakten 1-HE-Größe und dem integrierten, international tauglichen Netzteil macht ein Teranex in Deinem Studio eine gute Figur. Außerdem bieten sich Teranex Normwandler zum Einsatz in tragbaren Geräteracks und Ü-Wagen an.

12G-SDI‑Technologie

Mit 12G-SDI-Anschlüssen kannst Du mit Formaten bis zu 2160p/60 arbeiten und zwar mit Deinen vorhandenen Kabeln. Die 12G-SDI-Anschlüsse sind multiratenfähig, d.h. sie schalten automatisch auf 6G-SDI, 3G-SDI, HD-SDI und SD-SDI um und sind mit all Deinem existierenden SD-, HD- und Ultra-HD-Equipment kompatibel. Die SDI-Anschlüsse transportieren Daten mit einer schwindelerregenden Geschwindigkeit von 12 Gigabits pro Sekunde. Schnell genug, um Video in progressivem Ultra HD 4K mit bis zu 60 fps zu unterstützen.

Hochmoderne Anschlüsse

Der Teranex AV bietet 12G-SDI- und HDMI-2.0a-Eingänge, -Durchschleifung und -Ausgänge sowie BNC-Verbinder für Referenzsignale. Zur Verfügung stehen außerdem zwei Kanäle für HiFi und XLR-Anschlüsse für vier Kanäle AES/EBU bzw. zwei Kanäle symmetrisches Analogaudio. Damit ist der Teranex AV perfekt für Präsentatoren oder Moderatoren geeignet, die Lavalier-Mikrofone tragen oder Audio vom Laptop verwenden, da das Audio über jeden beliebigen Ausgang in das Videosignal mit eingebettet werden kann. Auch ein Glasfaserkäfig ist mit an Bord. So kannst Du mithilfe von optionalen Modulen Video und Audio über enorme Entfernungen senden.

Master Control

Die Teranex Setup Software erlaubt Dir den Fernzugriff auf die Einstellungen Deiner Quellen- und Ausgänge, Proc Amp, Farbkorrektur, Seitenverhältnisse, Audio-Mapping u.v.m. von Deinem Mac oder PC aus. Die Software hat ein elegantes Design und ist intuitiv zu bedienen. Noch dazu ermöglicht sie mehreren Anwendern, einen Teranex gleichzeitig zu benutzen. Mit dem Teranex Setup verwalten große Sendeanstalten mehrere Teranex Konverter in Deinem Netzwerk komplett von einer zentralen Stelle aus.

Quad-SDI

Mit Quad SDI gibst Du Ultra HD über vier SDI-Anschlüsse aus. Du kannst also Quellen mit 12G-SDI- oder 6G-SDI und Ultra-HD-Frameraten bis zu 2160p/60 zusammen mit einer größeren Bandbreite an Bildschirmen und Projektoren einsetzen, die sonst nur Quad-Link-SDI-Eingaben in 1080 HD unterstützen. Konvertiere Ultra HD zu Quad-1080-HD, um ein Signal an vier unterschiedliche HD-Displays einer imposanten Videowand auszugeben. Oder konstruiere aus großen LED-Bildschirmen riesige Ultra-HD-Leinwände im Freien, die das Publikum bei Live-Events in Erstaunen versetzen.

Konvertierungen

• Deinterlacing
• Bildskalierung
• Rauschreduzierung
• 3:2-Pulldown‑Kadenz
• Proc-Amp‑Bedienelemente
• Umwandlung von Seitenverhältnissen
• Eingebettetes Audio
• Untertitel
• Timecodes
• Testmuster
