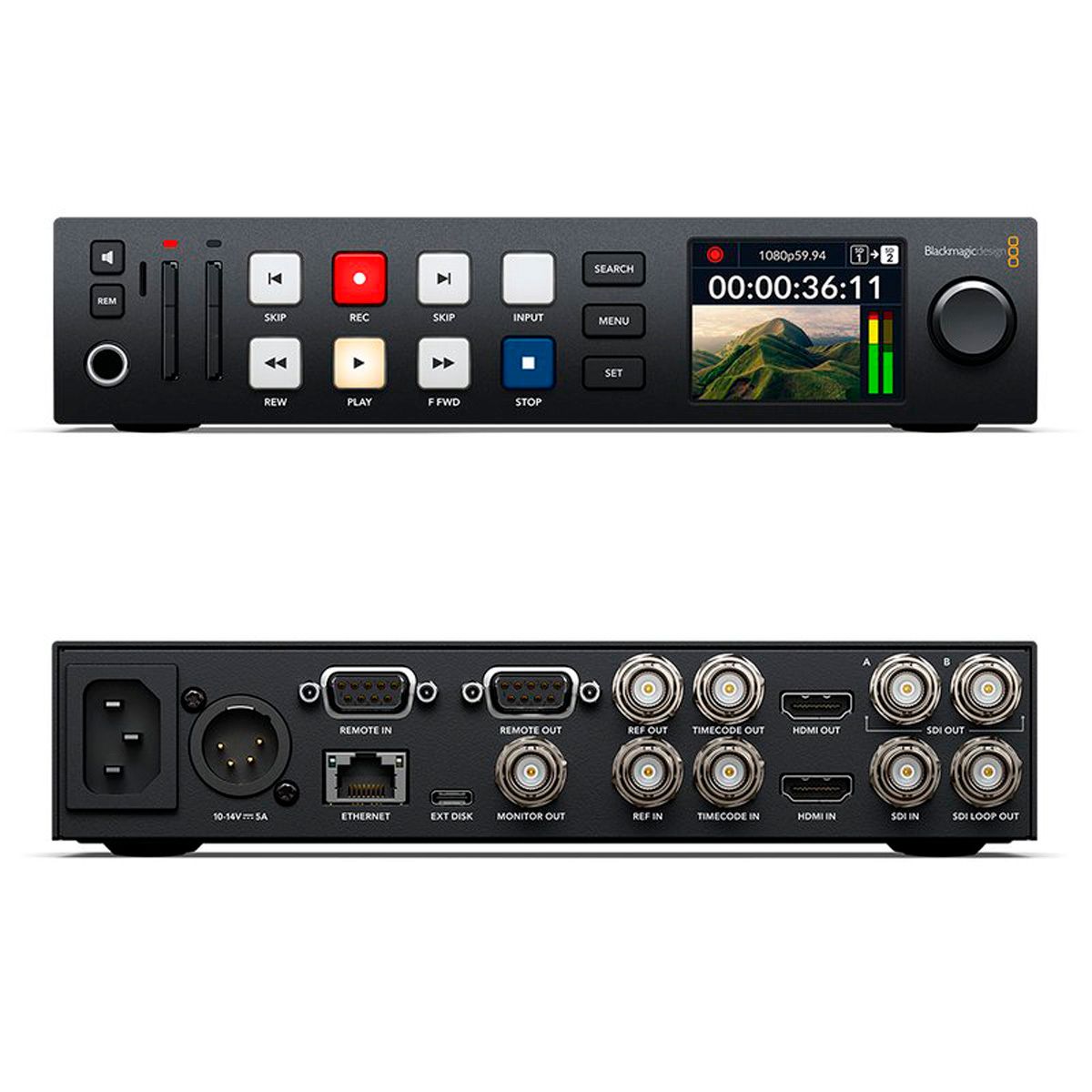

Blackmagic HyperDeck Studio HD Plus Studio-Recorder

Technische Daten

Anschlüsse:

• SDI-Videoeingänge: 1x

• SDI-Videoausgänge: 2x

• SDI-Raten: 270 Mbit; 1,5 G; 3 G; 6 G

• HDMI-2.0-Videoeingänge: 1x

• HDMI-2.0-Videoausgänge: 1x

• Eingebauter Lautsprecher: 1x Mono

• Audio-Ausgang: 1x 6,35-mm-Kopfhörerbuchse

• Bildschirm: 2,2-Zoll-LCD

• Timecode-Anschlüsse: 1x BNC-Eingang, 1x BNC-Ausgang

• Referenzanschlüsse: 1x BNC-Eingang, 1x BNC-Ausgang für Tri-Sync oder Black Burst

• SDI-Audioeingänge: 16x eingebettete Audiokanäle

• SDI-Audioausgänge: 16x eingebettete Audiokanäle

• HDMI-Audioeingänge: 8x eingebettete Audiokanäle

• HDMI-Audioausgänge: 8x eingebettete Audiokanäle

• Fernsteuerung: 1x RS-422-Eingang, 1x RS-422-Ausgang

• Konfiguration des Rekorders: über die Benutzeroberfläche oder das Blackmagic HyperDeck Ethernet Protocol

• Ethernet: 1 Gbit/s

• Computerschnittstelle: 1x USB-C-3.0 (bis zu 5 Gb/s) für Aufzeichnungen auf externe Laufwerke, Webcam-Ausgabe, Softwarekonfiguration und Updates

Normen:

• SD-Videonormen: 525i/59,94 NTSC; 625i/50 PAL

• HD-Videonormen:

   - 720p/50; 720p/59,94; 720p/60

   - 1080i/50; 1080i/59,94; 1080i/60

   - 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

   - 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30

• 2K-DCI-Videonormen: 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI

• Ultra-HD-Videonormen: 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30

• 4K DCI Video Standards: 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI

• SDI-Konformität: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A und B, SMPTE 2084 und SMPTE 2108-1

• Unterstützte SDI-Metadaten: HD RP188 und Closed Captioning CEA-708. HDR-Metadaten werden via SDI unterstützt

• Unterstützte HDMI-Formate:

   - 525i/59,94 NTSC; 625i/50 PAL,

   - 720p/50; 720p/59,94; 720p/60

   - 1080i/50; 1080i/59,94; 1080i/60

   - 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

   - 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI

   - 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97, 2160p/30

   - 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI

• Audioabtasung: Standard-Fernsehabtastrate von 48 kHz und 24 Bit

• Videoabtastfrequenz: 4:2:2 YUV

• Farbgenauigkeit: 10 Bit

• Farbräume: Rec. 601, Rec. 709, Rec. 2020. 33-Punkt-3D-LUTs können auf den SDI-Monitorausgang angewendet werden

• HDR-Unterstützung: Hybrid Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084

• Multirate-Unterstützung: Automatische Erkennung von SD und HD und 6G-SDI.

• Kopierschutz: Über den HDMI-Eingang können keine kopiergeschützten HDMI-Quellen aufgezeichnet werden. Informieren Sie sich vor der Aufzeichnung oder Verbreitung von Inhalten immer über das Urheberrecht

Medien:

• Medien: 2x SD-Kartenschächte, 1x USB-C-3.0-Erweiterungssport für externe Aufzeichnungen in SD, HD und 2K DCI, Ultra HD und 4K DCI

• Medientyp: UHS-I- und UHS-II-SD-Karten

• Speicherträgerformat: formatiert Medien in ExFAT (Windows/Mac) oder HFS+ (Mac) Dateisysteme

Unterstützte Codecs:

• ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime in allen Formaten bis 2160p/30 - Wiedergabe nur in ProRes 4444 QuickTime bis 1080p/60; automatische Verteilung von Fill-and-Key-Signalen über SDI-Ausgänge A und B

• DNxHD 220x, DNxHD 220x MFX, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF in 720p- und 1080p-HD-Formaten bis 60 fps

• DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF in 2K-DCI- und 2160p-Formaten bis 30 fps

• H.264 SDI 4:2:2 10 Bit, H.264 High 4:2:0 8 Bit, H.264 Medium 4:2:0 8 Bit, H.264 Low 4:2:0 8 Bit in allen Progressive-Formaten bis 1080p/60

Steuerung:

• Integriertes Bedienfeld: 13x Tasten, Suchlaufregler und 2,2-Zoll-Farbdisplay für die Transport- und Gerätesteuerung

• Externe Steuerung: RS-422-Decksteuerung, SDI-Start/-Stopp, Timecode Run. Blackmagic HyperDeck Ethernet Protocol inklusive. Unterstützt Remote-Dateiuploads per FTP

Inbegriffene Software:

• Blackmagic OS

• Blackmagic HyperDeck Setup

• Produktsoftware-Upgrades werden beim Hochfahren oder per Blackmagic HyperDeck Setup über den USB-Port geladen

Betriebssysteme:

• Mac Catalina 10.15, Mac Big Sur 11.1 oder höher

• Windows 10, 64 Bit

Bildschirme:

• Integriertes 2,2-Zoll-LCD fürs Monitoring von Video, Audio und Timecode sowie für Menüeinstellungen

• LED-Indikatoren über den SD-Kartenschächten

Strombedarf:

• Stromversorgung: 1x integriertes AC-Netzteil für 100-240 V, 50/60 Hz; 1x vierpolige XLR-Buchse für externe 12V-DC-Stromversorgung oder Akkuaufladung

• Stromverbrauch: maximal 100 Watt

Physische Spezifikationen:

• 1x Höheneinheit, eine halbe Rackbreite

• Maße: 210 x 170 x 44,2 mm

• Gewicht: 1.150 g

Umgebung:

• Betriebstemperatur: 0 - 40°C

• Lagerungstemperatur: -20 - 60°C

• Relative Luftfeuchtigkeit: 0 - 90% nicht kondensierend
