Blackmagic ATEM Constellation 8K

Blackmagic ATEM Constellation 8K

Der ATEM Constellation 8K ist ein Ultra-HD-Liveproduktionsmischer mit zahlreichen Features, die kombiniert verwendet einen sagenhaft leistungsstarken 8K-Mischer ergeben. Geboten werden 4 M/E-Ebenen, 40 x 12G-SDI-Eingänge, 24 x 12G-SDI-Aux-Ausgänge, 4 DVE-Generatoren, 16 Keyer, 4 Media Player, 4 Multiviewer, 2 SuperSources und Normwandler an allen SDI-Eingängen. Bei Umschaltung in den 8K-Modus ergeben all diese Features einen potenten 8K-Mischer. Er bietet dir sogar integriertes Talkback und einen professionellen Fairlight Audiomixer mit 156 Kanälen, EQ und Dynamiksteuerung. Zusätzlich kannst du die kostenlose ATEM Software Control Anwendung oder eine Auswahl an fantastischen physischen ATEM Advanced Panels nutzen.

Für gigantische Live-Events konzipiert

Mit einer Vielzahl an Eingängen ist der ATEM Constellation 8K wie gemacht für Konzerte und Musikfestivals, weil du nun alle Bühnenbereiche mit Kameras bestücken und grandiose Aufnahmen aus allen Winkeln einfangen kannst. Praktisch sind die vielen Eingänge auch für Live-Sportveranstaltungen. Die vier DVE-Prozessoren ermöglichen es dir, Compositings mit mehreren Ebenen zu erstellen und die Action voll zu covern. Der schnellste Weg zur fertigen Sendung: Live produzieren! Mit leistungsfähigen internen Grafikspeichern und vier ATEM Advanced Chroma Keyern bekommst du alles für die Produktion komplexer Sendungen in die Hand. Der ATEM Constellation bietet sich auch zum Einsatz in Gotteshäusern an. Er bringt die richtigen Dimensionen für professionelle Resultate mit. Dennoch ist seine Bedienung leicht erlernbar und Freiwilligen-Crews zu vermitteln.

Wahrhaft richtungsweisende Broadcastpower

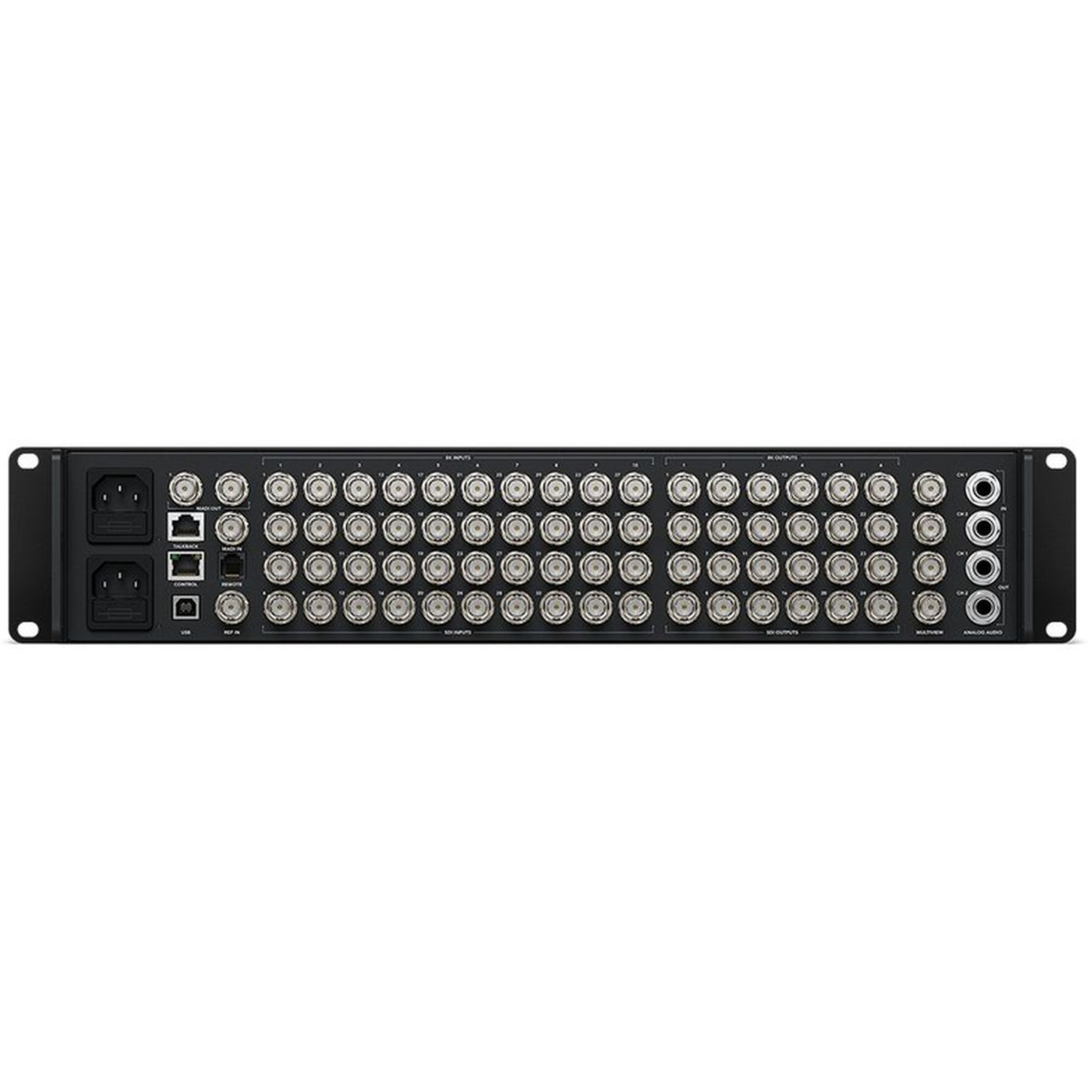

Der ATEM Constellation 8K präsentiert sich in einem kompakten 2-HE-Rackmountdesign mit integriertem Bedienfeld. Das ermöglicht den Betrieb des Mischers in erfolgskritischen Situationen wie beim Setup oder in Notfällen. Auf dem großzügig bemessenen LCD kannst du die Programmausgabe verfolgen und über Bildschirmmenüs die Mischereinstellungen ändern. Obwohl das Gehäuse nur 2 HE misst, prangen an der Rückseite beachtliche 40 x 12G-SDI-Eingänge, 24 x 12G-SDI-Aux-Ausgänge sowie Eingänge für symmetrisches Audio, Ethernet und RS-422-Steuerung. Dort findet man auch extra MADI-Audioeingänge für den internen Fairlight Audiomixer. Trotz all dieser Power ist der ATEM Constellation äußerst leise. Das verdankt er seiner innovativen, hocheffizienten Wärmeableitung und drei Kühllüftern mit niedriger Drehzahl.

Komplett über die Frontblende steuerbar

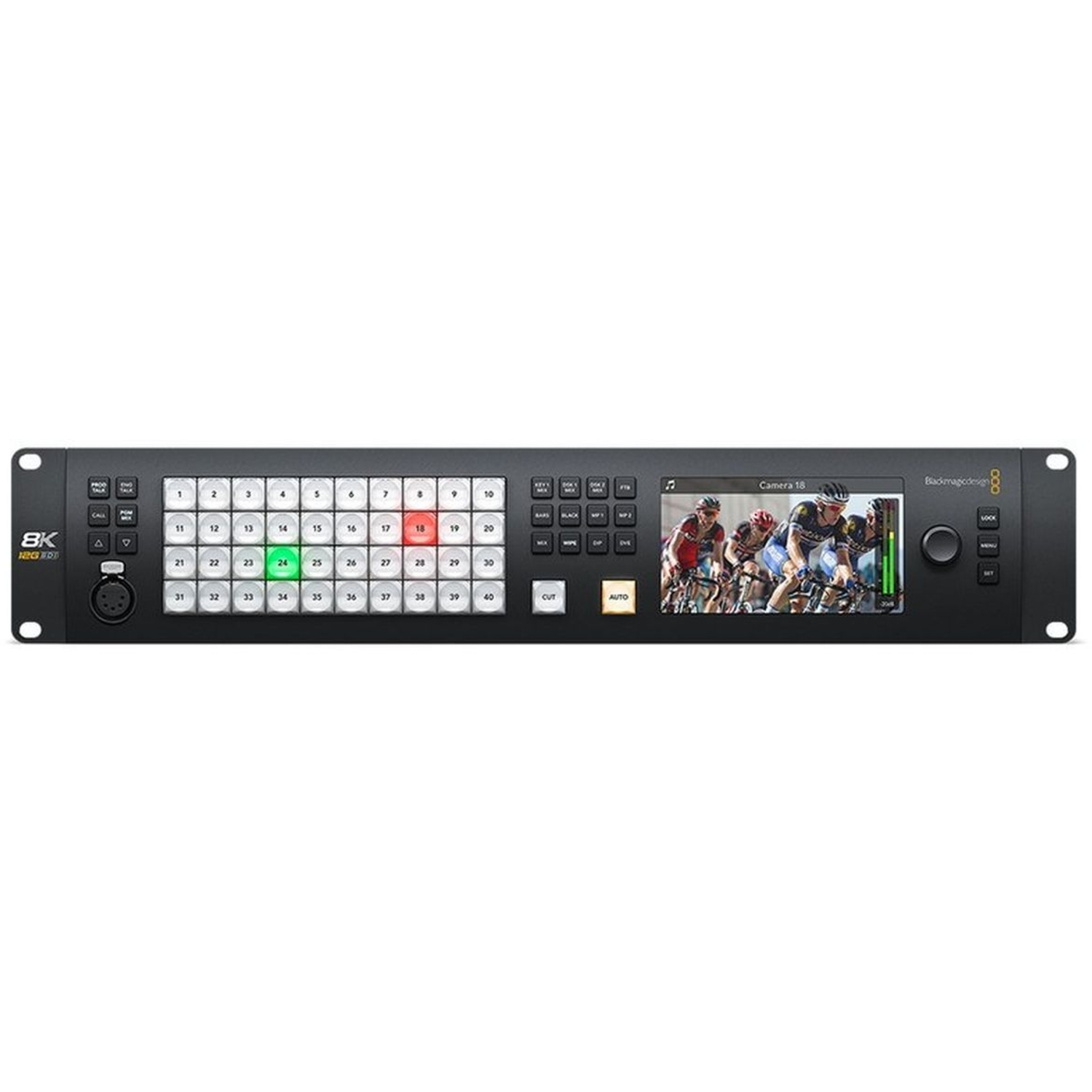

Über das in den ATEM Constellation integrierte Bedienfeld kannst du jederzeit unmittelbar vom Mischer aus die volle Kontrolle ergreifen. Er arbeitet so ähnlich wie ein ATEM Television Studio und ist darum ein fantastisches Upgrade, wenn du einen größeren Mischer brauchst. Der wahlweise Betrieb im PGM/PVW- oder Cut-Bus-Stil gibt dir viel Leistung. Die Tasten sind von der gleichen Premium-Qualität wie bei den „ausgewachsenen“ Bedienpulten und ermöglichen es, Übergänge, Upstream-/Downstream-Keyer, Media Player und Schwarzblenden zu steuern. Nutze überdies professionelles Talkback mit separaten Kanälen für Techniker und Produktionsleute. Für Talkback-Headsets ist eine XLR-Buchse vorhanden. Weil die LCD-Menüs dir Zugriff auf jede einzelne Betriebsfunktion des Mischers geben, kannst du stets uneingeschränkt arbeiten.

Imponierende 40 normwandlungsfähige 12G-SDI-Eingänge

Geboten werden 40 unabhängige 12G-SDI-Eingänge. Jeder einzelne davon verfügt über seinen eigenen Up- und Crosswandler. So ist es möglich, 1080p- und Ultra-HD-Quellmaterial zur Verwendung in deinen 8K-Programmen in brillantes 8K zu konvertieren. Wird in HD oder Ultra HD gearbeitet, lassen sich bis zu 40 verschiedene Quellen in beliebigen Formaten bis 2160p/60 anschließen. Oder schließe im 8K-Betrieb bis zu zehn Quad Link 12G-SDI-Quellen in 8K in allen Videoformaten bis 4320p/60 an. Du kannst sogar die Audiokanäle 1, 2, 3 und 4 aus den SDI-Eingängen 1–30 in die beiden MADI-Audioausgänge herausschleifen und dann das gesamte Tonmaterial aus all deinen Quellen einem externen Toningenieur übergeben.

24 beliebig zuweisbare 12G-SDI-Ausgänge

Der ATEM Constellation 8K hat 24 unabhängig zuweisbare 12G-SDI-Ausgänge, die bedarfsgemäß einsetzbar sind. All diese Ausgänge ähneln zwar Aux-Ausgängen, sind aber deutlich vielseitiger, weil sie es gestatten, externe SDI-Signaleingaben und alle internen Quellen beliebig einem dieser 12G-SDI-Ausgänge zuzuweisen. Die so gegebene Flexibilität genügt für die Signalverteilung von unabhängigen Programmfeeds, Clean-Feeds, zum Speisen von Bühnenprojektoren und Videowänden. Das ist vergleichbar mit dem gleichzeitigen Einsatz von mehreren Mischern, denn so erhalten alle Mitwirkenden genau ihren benötigten Feed zugeschickt. Alle 12G-SDI-Ausgänge können eingebetteten Programmton übermitteln und unterstützen n-1-Ton, RP-188 eingebetteten Timecode, SDI-Kamerasteuersignale sowie Tally und Talkback.

Hardware-Bedienpulte oder Software‑Bedienpanel zur Auswahl

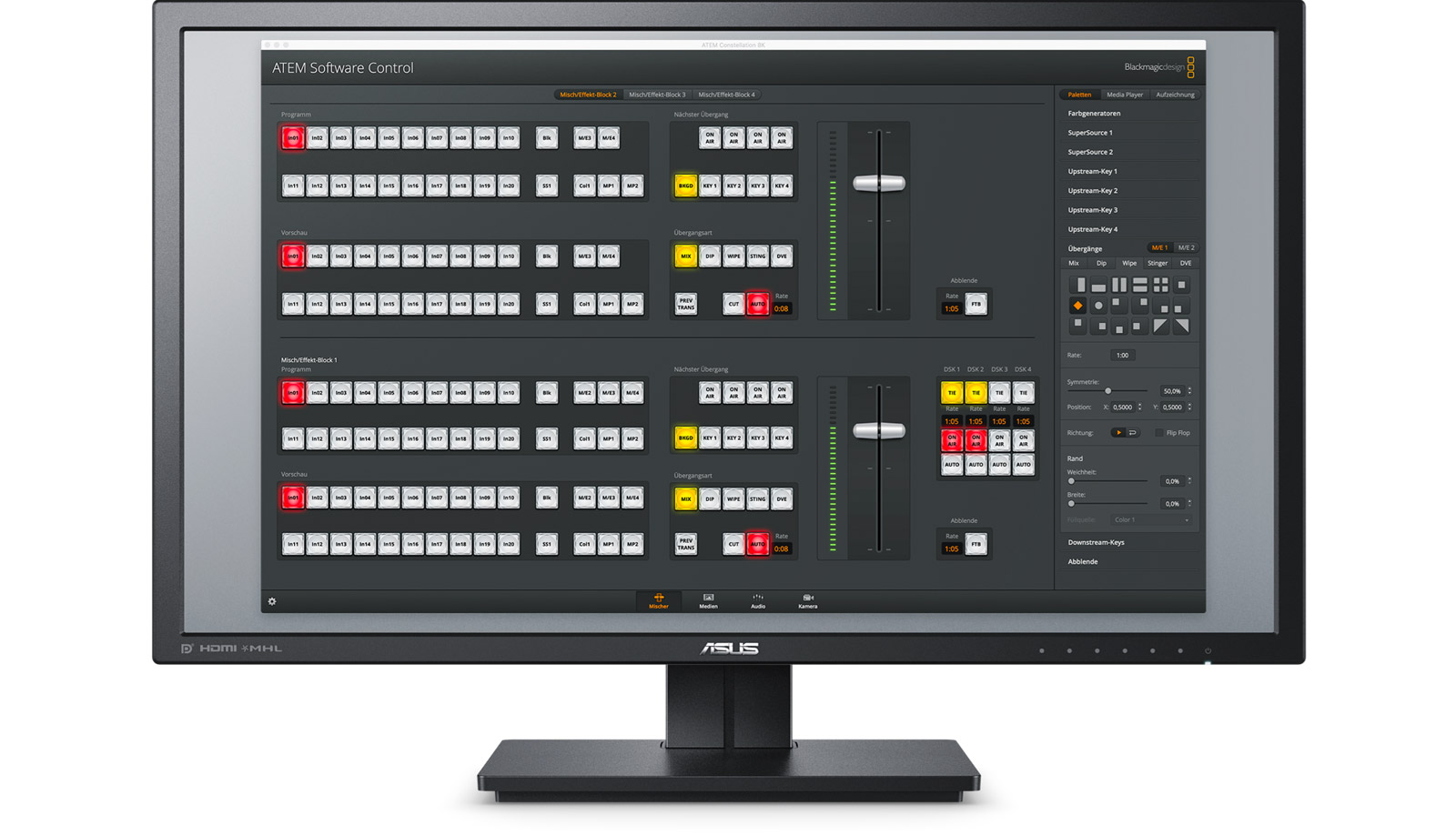

ATEM Mischer kommen mit vielerlei Steuerungsoptionen per Hardware oder Software. Sie sind allesamt den Anforderungen von Live-Events gemäß mit allen ATEM Modellen einsetzbar. Der ATEM Constellation 8K wird mit einem vollumfänglichen softwarebasierten Bedienpanel für Mac und Windows geliefert. Die Software kommuniziert per Ethernet mit dem Mischer und schon kannst du den Mischer bedienen, Medien hochladen, Ton mischen und Kameras steuern. Du kannst sogar mehrere mit der Mischerbediensoftware bespielte Computer gleichzeitig einsetzen. Wenn noch mehr Bedienpower gebraucht wird, erweitere dein Setup einfach um ein ATEM Advanced Panel zum Mischen oder gar um ein ATEM Camera Control Panel speziell zum Steuern deiner Kameras. Es gibt sogar ein SDK, mit dem du eigene Steuerlösungen nach Maß entwickeln kannst.

Inklusive 8K-Multiview mit Labels, Tally und Pegelmetern

Die mischerinternen Multiviewer gestatten das Monitoring mehrerer Quellen auf einem einzelnen Bildschirm. Geboten werden vier separate Multiview-Ausgänge, die getrennt zuweisbar sind. Im 8K-Betrieb wird alles in einen einzelnen vollauflösenden 8K-Multiviewer umfunktioniert. So erhältst du die atemberaubende Qualität, die nur ein 8K-Multiviewer schafft! Alle externen Eingabequellen und alle internen Quellen sind beliebigen Ansichten zuweisbar. Außerdem lässt sich jeder einzelne Multi View für jeweils 4, 7, 10, 13 oder 16 gleichzeitige Ansichten einrichten. Jede Ansicht hat eine Statusanzeige mit individualisierbarer Kennung, VU-Metern und Tally. Die vier 12G-SDI-Multiview-Ausgänge unterstützen HD und Ultra HD bis zu 2160p/60. Im 8K-Betrieb unterstützten sie Video bis zu 4320p/60 per Quad Link 12G-SDI.

Übergänge, DVE, Stinger und mehr fürs Broadcasting

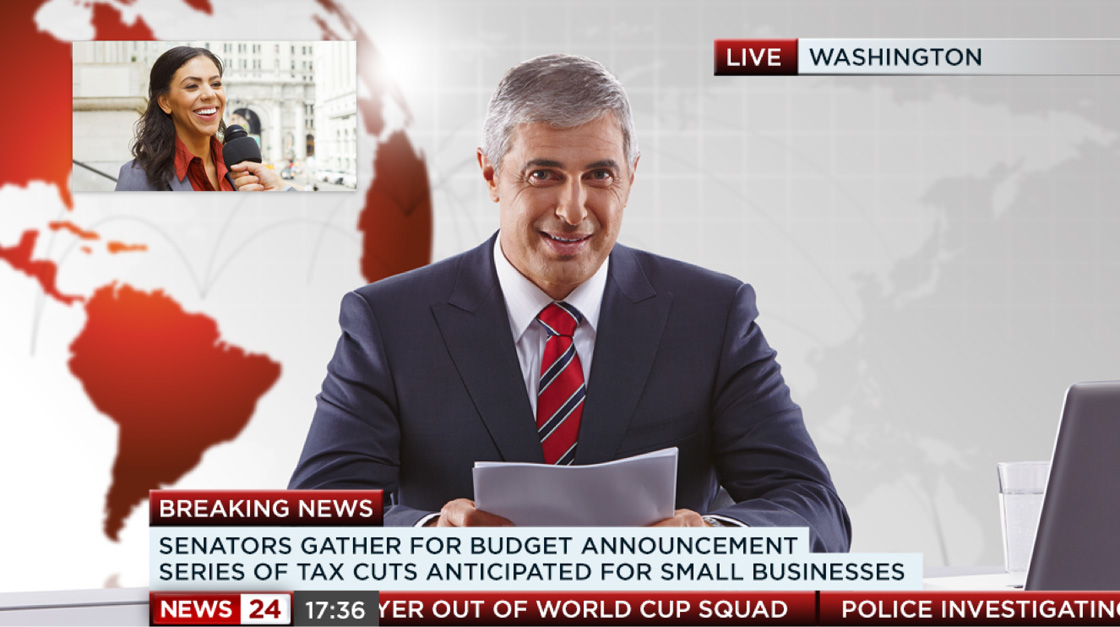

Der ATEM Constellation 8K stellt vielerlei native 8K-Übergänge – bspw. Mix, Dip und Wipe – in Sendequalität bereit. Alle Übergänge können durch Anpassen ihrer Parameter wie Dauer, Randfarbe, Randbreite, Platzierung und Richtung individualisiert werden. Selbst die Übergänge sind komplett in nativem 8K aufgelöst! Hinzu kommen noch spannende DVE-Übergänge, die sich bei Einsatz der internen Media Player ideal für grafische Wischblenden oder gar Stinger eignen. Zur Vermeidung von Patzern kommt der ATEM Constellation mit einer Preview-Transition-Funktion. Damit kannst du deine Übergänge prüfen, bevor du sie auf Sendung schaltest!

Professionelles Broadcast-Talkback

Damit Crews als kreative Einheit agieren können, verfügt der ATEM Constellation 8K über internes Talkback. Unterstützt wird die Talkback-Funktion über einen vorderseitigen 5-poligen Headset-Anschluss und einen RJ45-Expansionsport für branchenübliche ClearCom- oder RTS-Sprechstellensysteme hinten am Gehäuse. Das gibt dir die volle Kontrolle über Talkback-Modi. Sie umfassen Programm- und Technikerkanäle, den Mithörton für das Headset-Mikrofon und die Programm-Mischung. Der ATEM Constellation unterstützt überdies SDI-Talkback über die SDI-Kanäle 15 und 16 für die Zweiweg-Kommunikation mit Blackmagic Design Kameras. Kanäle 13 und 14 sind für die Sprechverbindung zwischen Technikern verfügbar. Es ist sogar möglich, den Ton des Talkback-Mikrofons als Off-Stimme ins Programmaudio mischen.

Interne Medienspeicher für Stills und Motion Graphics

Der eingebaute Media Pool steht zum Speichern von broadcastgerechten RGBA-Grafiken und Animationen bereit, die über die beiden Media Player sofort abspielbar sind. Media Player werden vom ATEM Constellation 8K als zusätzliche Eingabequellen angezeigt. So werden für die Grafikeingabe keine SDI-Eingänge belegt. Um höchste Qualität zu gewährleisten, fasst der Media Pool wahlweise bis zu 24 vollaufgelöste 8K-Standbilder oder 64 Ultra-HD- oder HD-Standbilder. Motion-Graphics-Clips für Animationen und Stinger dürfen bis zu 100 Frames in 8K-RGBA, 400 Frames in Ultra HD oder stolze 1.600 Frames in 1080 HD zählen. All deine Medien managst du komfortabel mit dem inkludierten virtuellen Bedienpanel ATEM Software Control. Oder du lädst Medien mithilfe des ATEM Photoshop Plug-ins direkt aus Photoshop herunter.

Multirate 12G-SDI für HD, Ultra HD und natives 8K

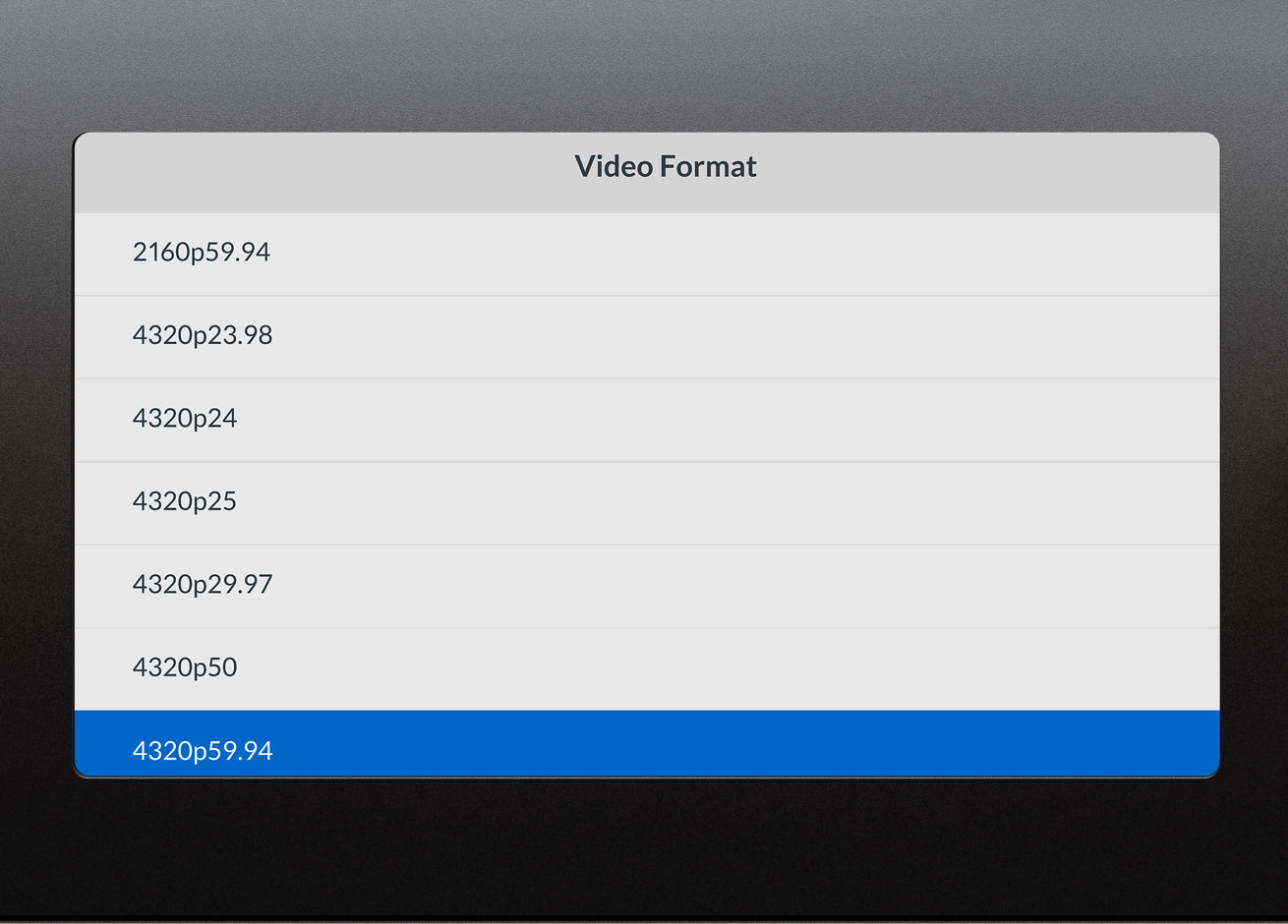

Mit seinen 40 multiratefähigen 12G-SDI-Eingängen ist der ATEM Constellation 8K kompatibel mit HD-, Ultra-HD- und 8K-SDI-Quellen. Im HD-Betrieb kann ganz komfortabel mit schnellen Bildwechselfrequenzen in Formaten bis 720p/60, 1080p/60 und 1080i/59,94 gearbeitet werden. Wenn du auf Ultra HD umschaltest, kannst du in 2160p-Formaten mit Bildwechselraten bis 60 fps arbeiten und dabei nur einen 12G-SDI-Anschluss benutzen. Wird in den 8K-Betrieb gewechselt, kann man jetzt mittels Quad Link 12G-SDI in 4320p-Formaten bis 60 fps arbeiten, in 8K unter Einsatz von vier BNC-Kabeln auch in Echtzeit. Allein Multirate-12G-SDI gestattet dir das Umschalten zwischen HD-, Ultra-HD- und 8K-Formaten. So kannst du dich umgehend auf die Anforderungen von Jobs überall auf der Welt einstellen.

Der erste Bildmischer mit großer Profi-Audioleistung

Als erster Liveproduktionsmischer der Welt hat der ATEM Constellation 8K das Zeug für professionelle Live-Audioproduktionen. Alle SDI-Eingänge sind mit einem eingebauten Fairlight Audiomixer verbunden. Dieser bietet an jedem Eingang einen parametrischen 6-Band-EQ, Kompressor, Limiter, Expander und ein Noise Gate. Es gibt sogar einen MADI-Anschluss, der 32 zusätzliche Eingabekanäle für den internen Audiomixer bereitstellt. Überdies sind zwei MADI-Ausgänge vorhanden, die zum Herauslösen der Kanäle 1, 2, 3 und 4 aus den ersten 30 SDI-Eingängen dienen. So kann das Audio externen Toningenieuren übergeben werden. Es geht selbst das Mischen von Ton aus analogen Eingängen, Talkback-Mikrofonen für Off-Stimmen und mehr.

Professioneller Fairlight Audiomixer

Der mit einem internen Fairlight Audiomixer ausgestattete ATEM Constellation ermöglicht sogar das Live-Mischen von hochgradig komplexem Audio. Seine beeindruckende Anzahl von 156 Kanälen qualifiziert diesen Tonmixer als größten Tonmischer an Bord eines Liveproduktionsmischers! Insgesamt 80 Kanäle lassen sich so aus den SDI-Eingängen herauslösen und weitere 64 Audiokanäle können über den MADI-Eingang eingespeist werden. Jeder Eingabekanal verfügt über einen parametrischen 6-Band-Equalizer, Kompressor, Limiter, Expander, Noise Gate sowie volles Panning. Zusätzliche Kanäle stellen dir der Analogeingang, das Talkback-Mikrofon und die Media Player bereit. Steuern kannst du all diese Audiopower über die ATEM Software Control Bediensoftware oder ein Mackie-kompatibles Mischpult.
