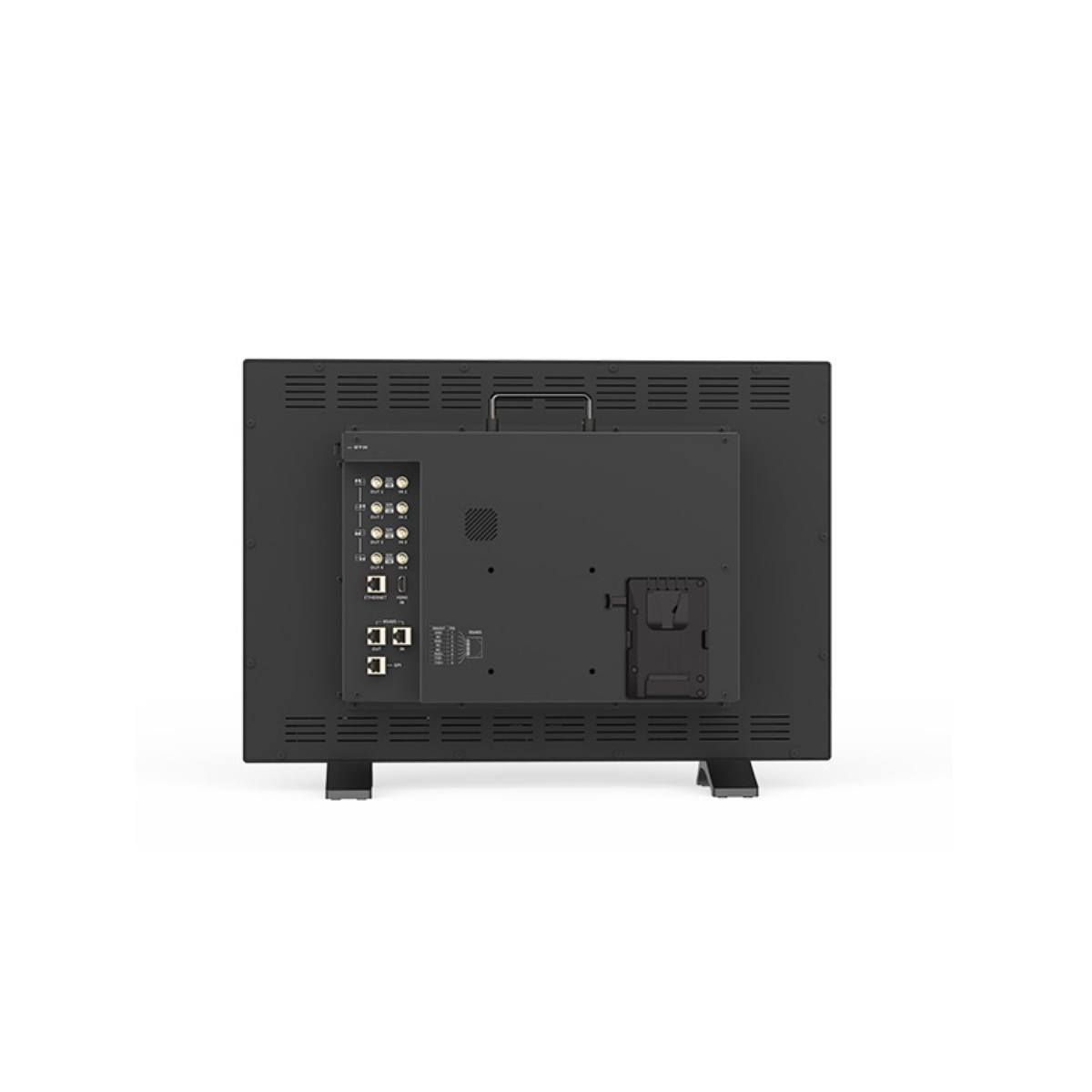

SWIT BM-U245HDR 4K/8K HDR Studio Monitor
Produktinfos
Produktinfos
Produkt Highlights
BM-U245HDR 4K/8K HDR Studio Monitor
- 23,8-Zoll-LCD-Panel, 3840×2160 Auflösung
- 1000nits helle LED-Hintergrundbeleuchtung
- HLG/PQ/S-log3 HDR, automatische Einstellung der Nutzlast-ID
- 12GSDI 4-in 4-out, 8K-Eingang bereit, HDMI2.0-Eingang
- SFP Fiber 12G Eingang konvertiert in 12GSDI Ausgang
- 3DLUT Automatische Selbstkalibrierung ohne PC
- Audio/Video 0 Latenz für Lippensynchronisation
- Eingebaute Multi-Kamera-Delog-LUTs
- Hochladen von Benutzer-3DLUTs über USB
- Wellenform / Vektor / Histogramm
- Schärfehilfe / Falschfarben / Zebra
- 16-Kanal-Audiometer / Lissajous
- IP-Webserver-Fernsteuerung
- TSL UMD und Text TALLY Anzeige
- USB-Firmware-Upgrade
Der BM-U245HDR ist mit einem 23,8-Zoll-10-Bit-LCD Panel ausgestattet und verfügt über eine UHD-Auflösung von 3840×2160, 1000nits LED Hintergrundbeleuchtung, 1000:1 Kontrast, 91,9% DCI-P3 sowie 89% Rec2020 Farbraum.
Der Betrachtungswinkel beträgt H178° / V178°.

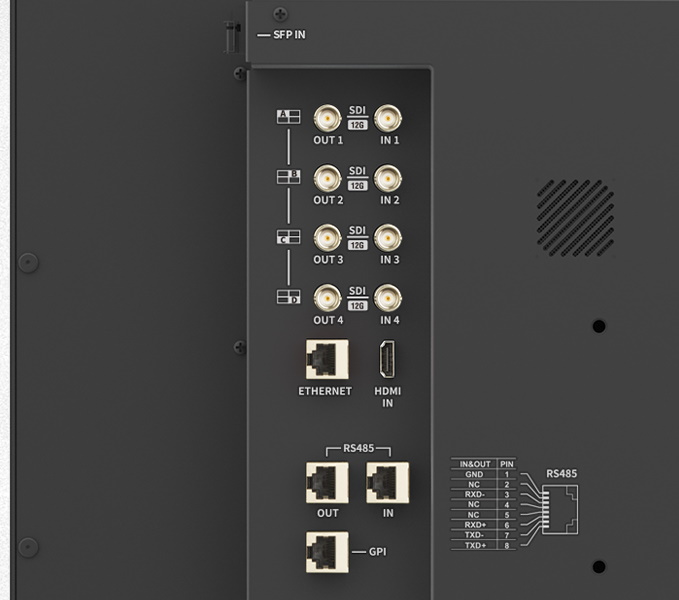

Mehrere 4K/8K-Schnittstellen
12GSDI 4-in 4-out unterstützt:
- Single Link 4K
- Quad Link 4K*
- Quad Link 8K*
- HDMI 2.0 (4K60P)
* Der Quadlink 4K/8K unterstützt sowohl den Quad-Modus als auch den 2SI-Interleave-Modus.

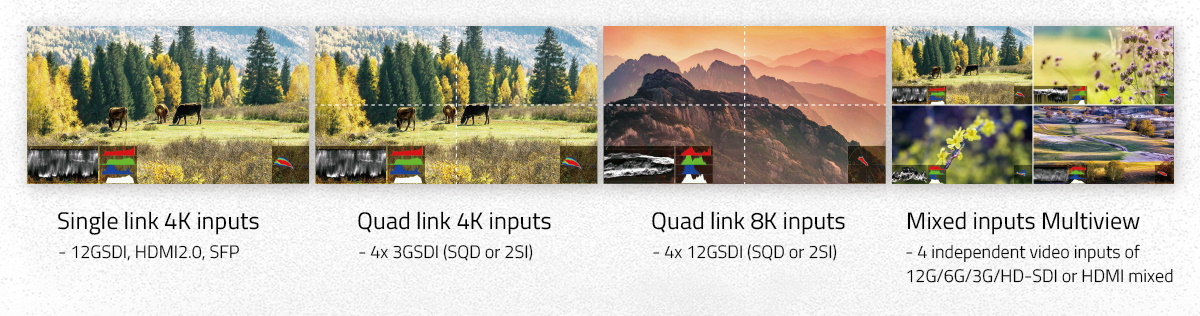

Anzeigemodi
Unterstützt Single Link 4K-Eingänge, einschließlich 12GSDI, HDMI2.0 oder 12GSDI über SFP, und Quad Link 4x 3GSDI 4K oder Quad Link 4x 12GSDI 8K-Eingänge.
Du kannst auch 4x unabhängige 4K-Videos in die Multiview einspeisen, welche 12G/6G/3G/HD-SDI und HDMI 2.0/1.4/1.3 gemischte Formate sowie Wellenform-, Vektor- und Audiomessungen, EOTF und Farbgamutauswahl für jeden Eingang unterstützt.
HLG/PQ/S-Log3 HDR
Der BM-U245HDR verfügt über ein natives LCD-Panel mit 1000nits High Bright Backlight und unterstützt HLG (Hybrid Log Gamma), Dolby Vision PQ und SONY S-Log3 HDR Monitoring.

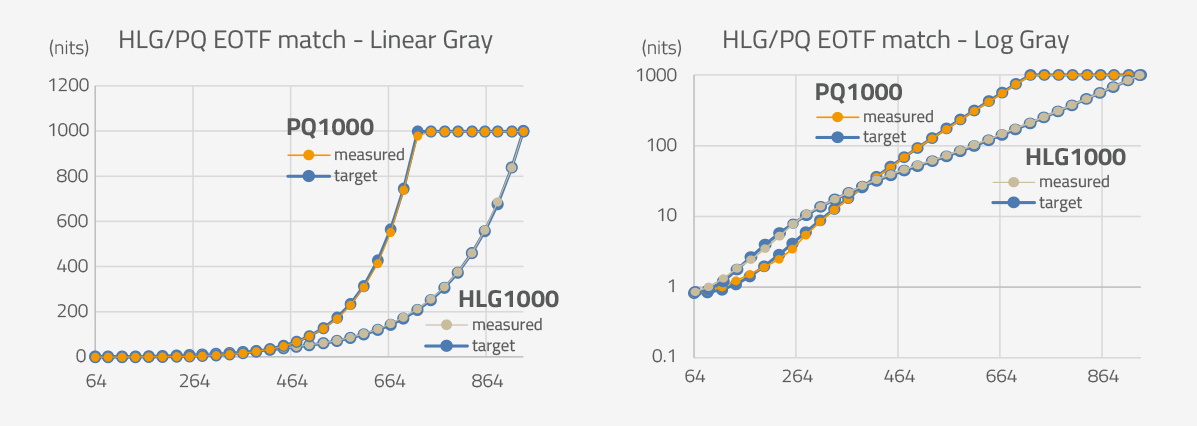

HDR EOTF Match
Automatische Einstellung der Nutzlast-ID
Der Monitor stellt automatisch HDR/SDR EOTFs, Color Gamut, Eingangsbereich, Farbraum und Farbtiefe entsprechend der Payload ID ein.

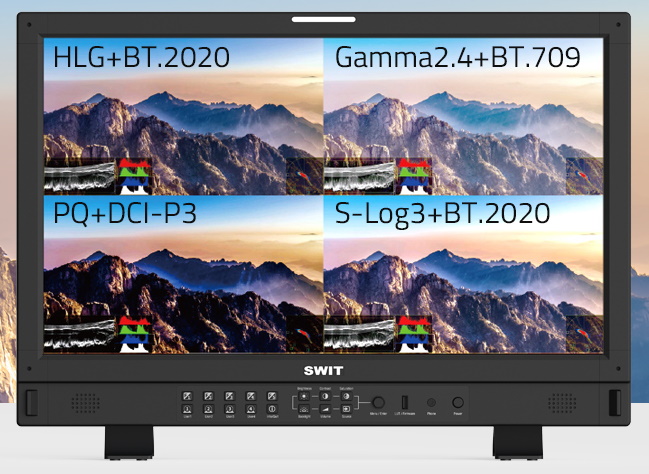

Multi CG & EOTF-Betrachtung
Unterstützt 1 Eingangsquelle, die auf 4 Fenster kopiert wird und zeigt verschiedene HDR/SDR und Farbräume gleichzeitig an.
Du kannst die richtige Referenz erhalten, wenn Du HDR und SDR zusammen produzierst.
3DLUT Auto-Selbst-Kalibrierung
Die integrierte 3DLUT-Kalibrierungssoftware (Software Copyright) unterstützt X-rite i1 und Jeti Specbos 1211 Sonden, die direkt mit dem USB-Anschluss des Monitors verbunden werden können.
Der Monitor erzeugt Farbmuster und die Farbsonden lesen die Farbe und senden die Farbinformationen über USB an den Monitor. Dann vergleicht der Monitor die Farbunterschiede, erstellt eine 3DLUT und kalibriert sich automatisch.
- Kalibrierungszeit: X-rite i1 15min, Specbos 1211 45min
- Kalibrierungsergebnis: ∆E≤1.0
Audio/Video Null-Latenz
Unterstützt den Null-Latenz-Modus (weniger als 1/100 Frames) bei 4K-Eingangsquellen, für einen speziellen Bildverarbeitungsmodus zur Überwachung der Lippensynchronität.

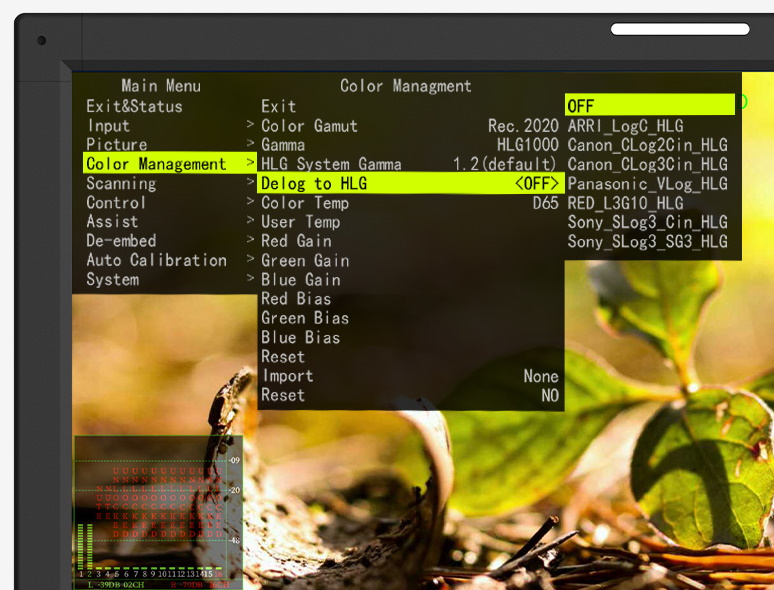

HDR/SDR De-log LUTs
Der Monitor verfügt über integrierte Multi-Kamera-Logs für HLG1000, PQ1000, Rec 709 SDR-Konvertierungs-LUTs, einschließlich Log-C, C-log, S-log2, S-log3, V-log, J-log1, RedLogFilm usw.
Du kannst auch Benutzer-LUTs per USB-Diskette auf den Monitor hochladen, dieser unterstützt 17x17x17 3DLUT-Würfel-Dateien.

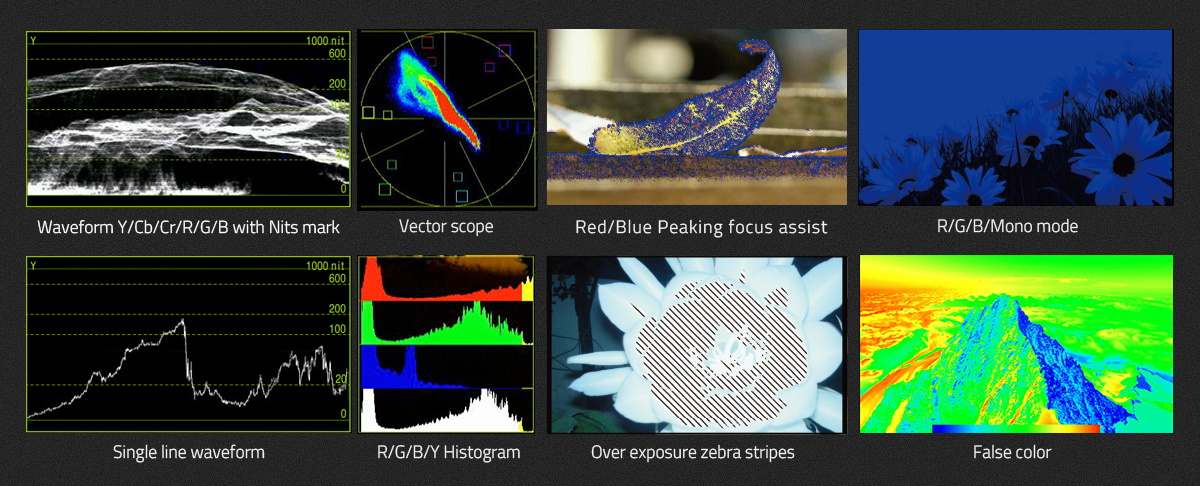

Mehrere Videoanalyse-Muster

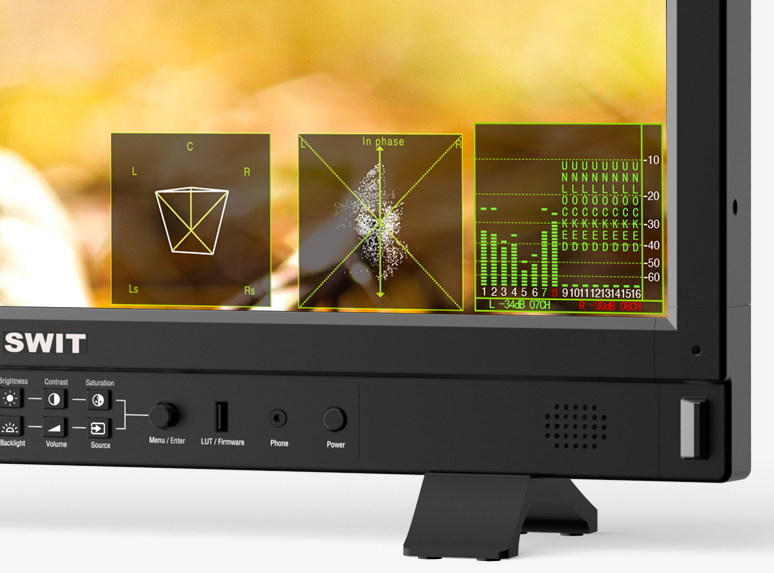

Audio-Muster
Maximal 16 eingebettete Audioanzeigen und die Auswahl von 2 beliebigen Audiokanälen für die Ausgabe über Lautsprecher oder 3,5-mm-Kopfhöreranschluss.
Außerdem unterstützen die BM-U Monitore Lissajous und 5.1+2 Surround-Sound-Muster.

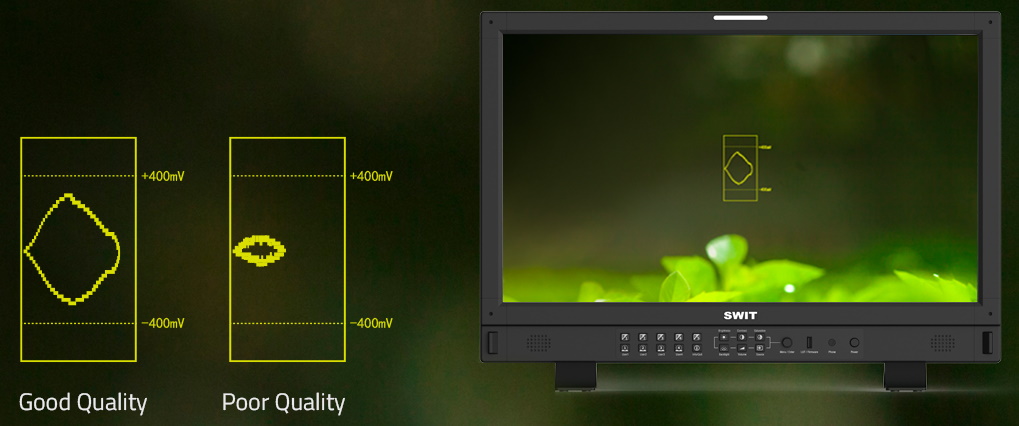

Eye-Pattern
Eingebautes Augenmuster zur Überprüfung der Qualität der Videoübertragung über das SDI-Kabel, insbesondere der 12GSDI-Qualität.

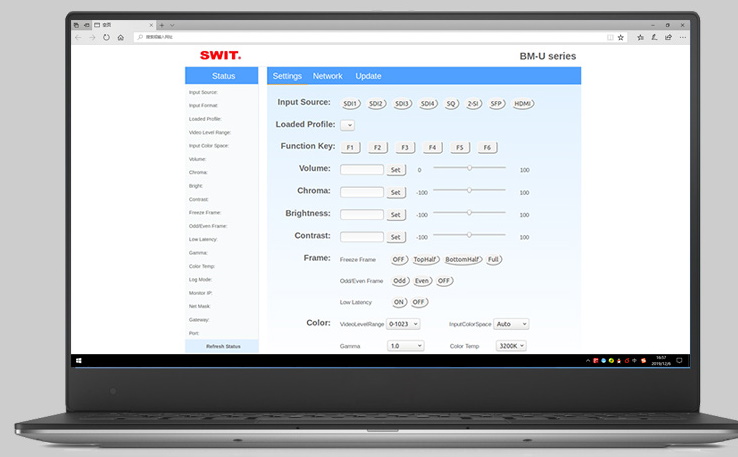

Webserver IP-Fernsteuerung
Der BM-U245HDR unterstützt die Webserver-Fernsteuerung über eine Ethernet-LAN-Verbindung.
Mit dem Webbrowser des Computers kannst Du das Bedienfeld des Monitors öffnen, Eingangsquellen auswählen, Bildparameter einstellen, Video- und Audiofunktionen einrichten und Funktionstasten zuweisen usw., ohne eine APP zu installieren.
Lieferumfang
- BM-U245HDR 4K/8K HDR Monitor
- Desktop-Füße
Spezifikationen
Spezifikationen
EAN/GTIN: 6948193508665
Herstellernummer (MPN): BMU245HDR
Alle technischen Details zum Produkt
Technische Daten
LCD Leistung
Größe: 23,8 Zoll
Anzeigefläche: 527,04×296,46 mm
Auflösung: 3840×2160
Bildseitenverhältnis: 16:9
Helligkeit: 1000nits
Kontrast: 1000:1
Farbtiefe: 1.073G Farben, 10-bit
Signalverarbeitung: 18-Bit
Betrachtungswinkel: 178°(H) /178°(V)
Input
BNC ×4: 12G/6G/3G/HD/SD-SDI-Eingang
HDMI ×1: HDMI 2.0-Eingang
SFP ×1: Lichtwellenleiter-Eingang (über optionalen SFP-Adapter)
RS485 ×1: TSL 3.1/4.0 UMD-Eingang
RS485 ×1: GPI-Eingang (Tally)
RJ45 ×1: 1000M Ethernet-Eingang für Webserver-IP-Steuerung
Output
BNC ×4: 12G/6G/3G/HD/SD-SDI Schleifenausgang
RS485 ×1: TSL 3.1/4.0 UMD-Ausgang
Analoges Audio: 3,5 mm Kopfhörer und Lautsprecher
Video Format
SDI 1/2/3/4: 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98), 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98), 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98),
2048×1080i (50 / 59.94 / 60), 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98), 1080i (60 / 59.94 / 50), 1080psf (30 / 29.97 / 25 / 24 / 23.98), 720p (60 / 59.94 / 50), 480i (59.94), 576I (50)
Quad Link 4K (Jeder Kanal): 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98),1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
Quad Link 8K (Jeder Kanal): 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98), 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
HDMI: 4096×2160p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98), 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98), 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98), 1080i (60 / 59.94 / 50), 720p (60 / 59.94 / 50)
Allgemein
Eingangsspannung: AC 100-240V, 50/60Hz, DC 12-17V
Leistungsaufnahme: 120W
Arbeitstemperatur: 0°C～+50°C
Luftfeuchtigkeit bei der Arbeit: 10%～90%
Lagertemperatur: -15°C～+60°C
Luftfeuchtigkeit bei Lagerung: 10%～90%
Abmessungen: 593×404,5×92mm
Nettogewicht (Hauptteil): 10kg
